不锈钢内螺纹手动球阀结构设计

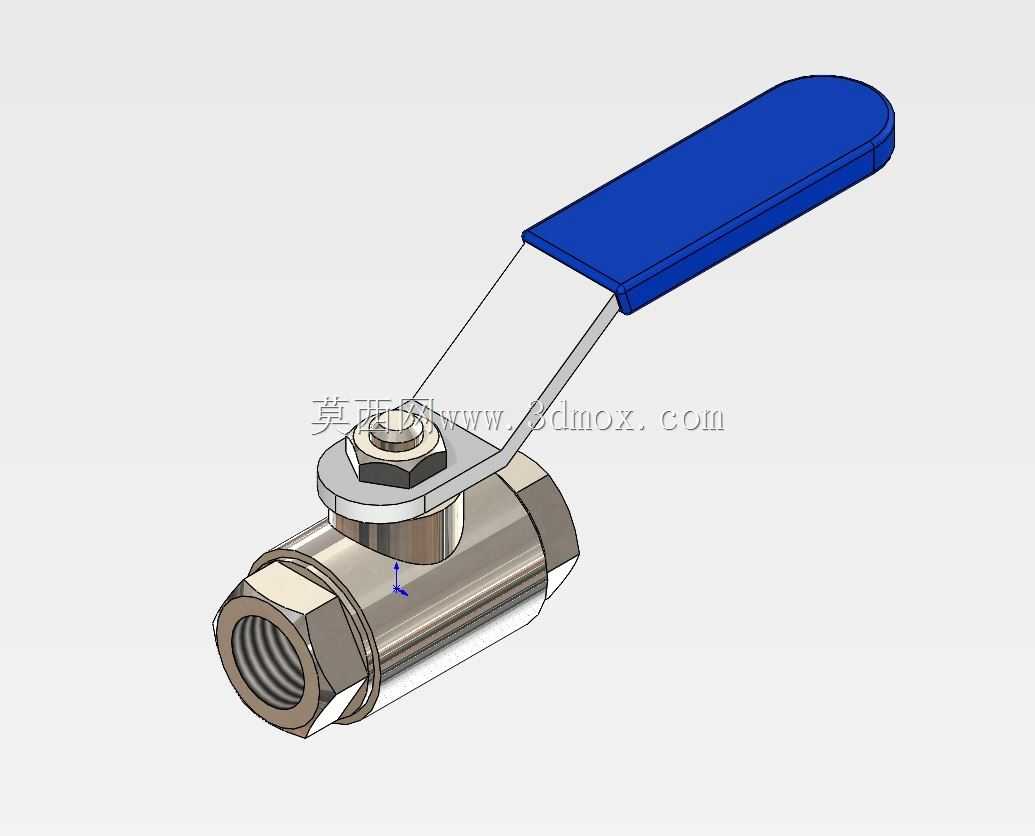

　　这款手动球阀采用不锈钢阀体结构，两端设置标准内螺纹接口，公称通径对应1/4规格配置，整体结构紧凑，适用于狭小安装空间内的流体通断控制场景。在轻工生产线、小型液压站、实验室流体管路、食品级输送系统以及化工取样支路中，这类阀门承担着快速截断或导通介质的作用，操作人员通过扳动手柄即可在90度旋转范围内完成全开与全关状态切换，动作响应直接，无需额外辅助动力。

　　从结构设计逻辑来看，阀体采用两片式对合装配形式，中部容纳带通孔的球形阀芯，阀芯两侧配置密封座圈，依靠端部锁紧螺母提供预紧压力，保证关闭状态下的密封可靠性。手柄通过扁方结构与阀杆上端配合，阀杆穿过阀体上部的密封填料区域，底部与阀芯顶部的卡槽嵌合，将手柄的扭转力矩直接传递给阀芯，避免传动过程中出现打滑偏移。手柄端部做加长扁平设计，握持区域覆盖蓝色防护套，既增大操作时的力臂长度，降低开关所需的操作力，也能在多阀门并排布置时快速区分阀门状态，手柄朝向与管路流向平行时为全开，垂直时为全关，现场巡检人员可直观判断工位状态。

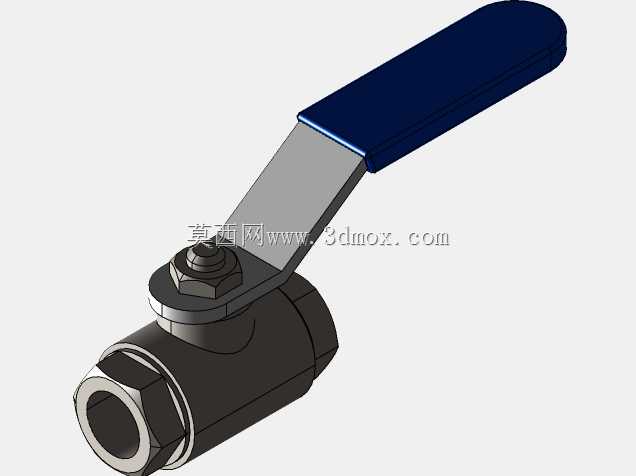

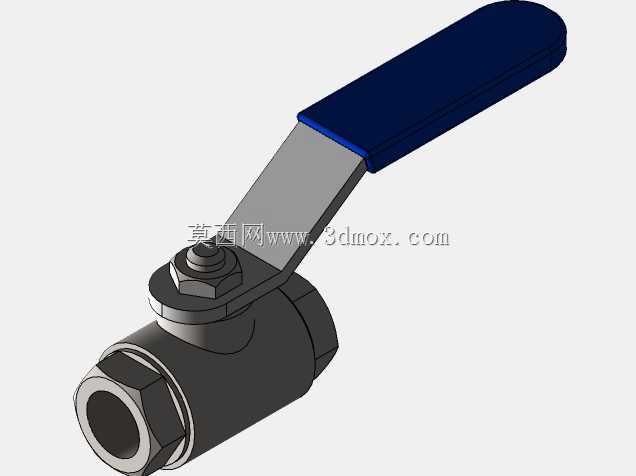

　　建模过程中完整还原了各零件的装配关系：阀体两端的外六角锁紧位预留了标准扳手的操作空间，安装时可使用开口扳手或活动扳手卡住六角面，将阀门两端螺纹对准管路外螺纹接头旋紧，安装边界需预留手柄向上摆动的空间，手柄全长方向不能与周边管线、机架发生干涉，通常建议在阀门上方预留不小于手柄长度的操作空域，方便日常开关操作与后期维护拆卸。阀芯的通孔直径与接口通径保持一致，全开状态下流道几乎无缩径，介质流经阀门时的压力损失小，不会对支路流量造成明显节流影响。不锈钢材质的阀体可适配水、气体、轻度腐蚀性液体等多种介质，密封件根据不同使用温度可替换对应材质，整体结构无复杂易损件，日常维护仅需定期检查阀杆填料处的密封情况，若出现外漏可适当压紧填料压盖，无需整体拆解阀门。在成套设备的管路布局阶段，这类球阀的三维模型可直接导入装配体，核对螺纹连接尺寸、手柄操作行程与周边零部件的安全距离，避免现场安装时出现操作空间不足、扳手无法就位等装配问题，有效缩短管路系统的设计迭代周期。
