手动杠杆式带压力表试压泵结构设计

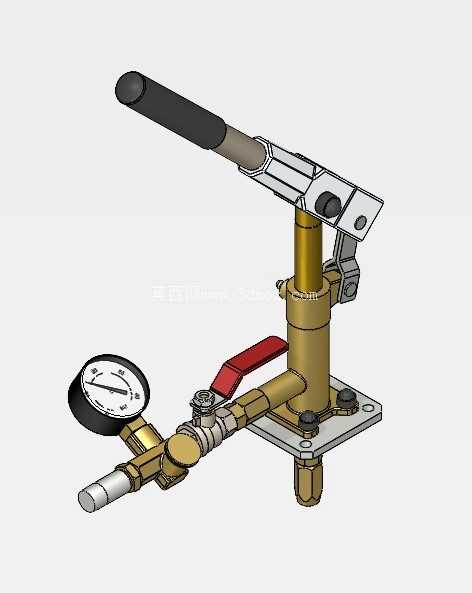

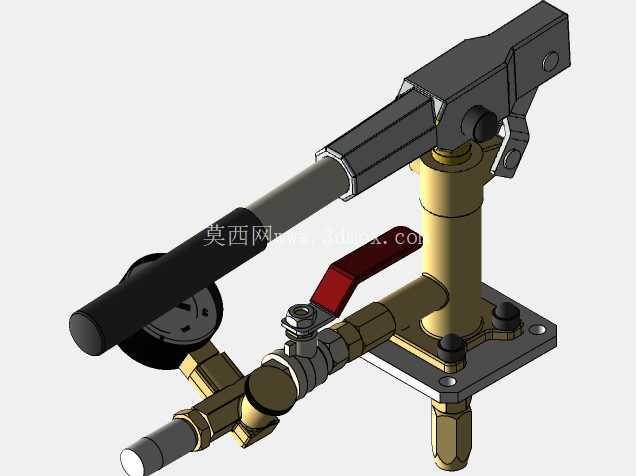

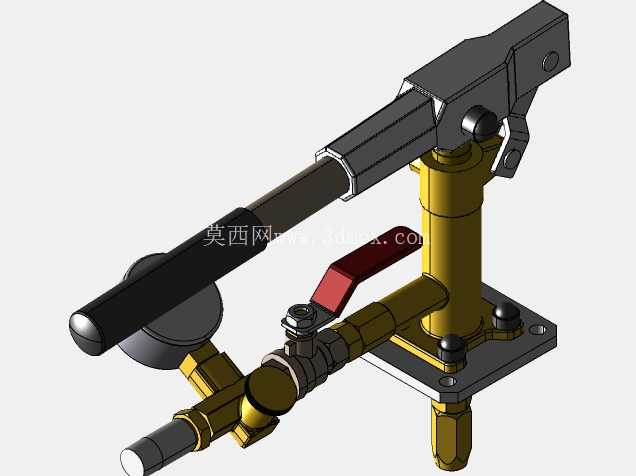

　　这款手动试压泵的三维结构，核心面向水暖管路安装、压力容器检修、小型液压元件密封性测试这类需要现场提供可控高压介质的作业场景，区别于电动试压泵依赖电源的限制，纯手动驱动的结构可以在无供电的野外作业、狭小室内检修场景下灵活使用，不需要额外布设供电线路，也不存在电机过载烧损的风险，适配零散的试压作业需求。从结构功能来看，整套装置采用杠杆式手动驱动结构，长操作力臂的设计可以让操作人员用较小的下压力获得更高的输出压力，操作杆设置了两个可控的工作位置，分别对应大流量快速充液和小流量高压升压两个工况，在试压初期管路空腔较大时，切换到大流量档位可以快速将介质充满被测腔体，减少空行程操作时间，当压力接近测试阈值时，切换到小流量档位可以精准控制升压速率，避免压力超调损坏被测工件。

　　装置集成的径向压力表直接安装在输出管路上，不需要额外外接测压元件，操作人员在扳动操作杆的过程中可以直接读取当前管路压力值，实时把控试压进程，压力表前端设置的缓冲结构可以避免压力骤升时表针过度冲击，延长测压元件的使用寿命。输出端设置了独立的红色手柄泄压阀，当试压完成或者出现超压趋势时，可以直接扳动泄压阀快速卸除管路压力，操作逻辑直观，不需要额外的工具辅助。整套装置的安装基准为底部的方形金属安装板，板上预留了四个对称布置的固定螺栓孔，可以直接通过螺栓固定在移动作业小车或者现场的临时工作台面上，安装板的平面度公差控制在合理范围内，保证泵体柱塞腔的垂直度，避免长期使用后柱塞偏磨导致的压力泄漏问题。

　　从设计思路上，这套模型在建模时优先保证了各运动部件的干涉校验，操作杆的摆动行程、泄压阀的扳动角度、压力表的安装朝向都经过了运动仿真验证，实际装配后不会出现部件运动卡滞的问题；所有管路接口的尺寸都采用了通用的管螺纹标准，可以直接和市面上常见的试压软管、快速接头匹配，不需要额外加工转换接头。模型的外形边界充分考虑了现场操作的人机工程学，操作杆的握持位置距离安装面的高度符合成年人站立操作的施力角度，长时间操作不容易产生肢体疲劳，压力表的表盘朝向操作人员的常规站位方向，读取数值时不需要刻意俯身或者侧身。

　　作为装配体插入用的尺寸模型，所有零件的配合关系都按照实际装配逻辑搭建，柱塞和缸体的配合间隙、密封件的安装槽尺寸、紧固件的规格都和实物保持一致，设计人员在做试压工装集成、管路测试系统搭建时，可以直接将该模型导入总装配体中，不需要重新测绘外形尺寸和安装孔位，能够有效减少前期方案设计的建模工作量。模型的结构细节还原了实际产品的功能分区，驱动杠杆、加压缸体、测压单元、泄压控制、输出接口几个模块的布局紧凑，没有多余的外凸结构，在搬运和现场使用时不容易因为磕碰损坏关键部件，金属材质的主体结构可以承受较高的工作压力，适配常见的水压、油压测试场景。
