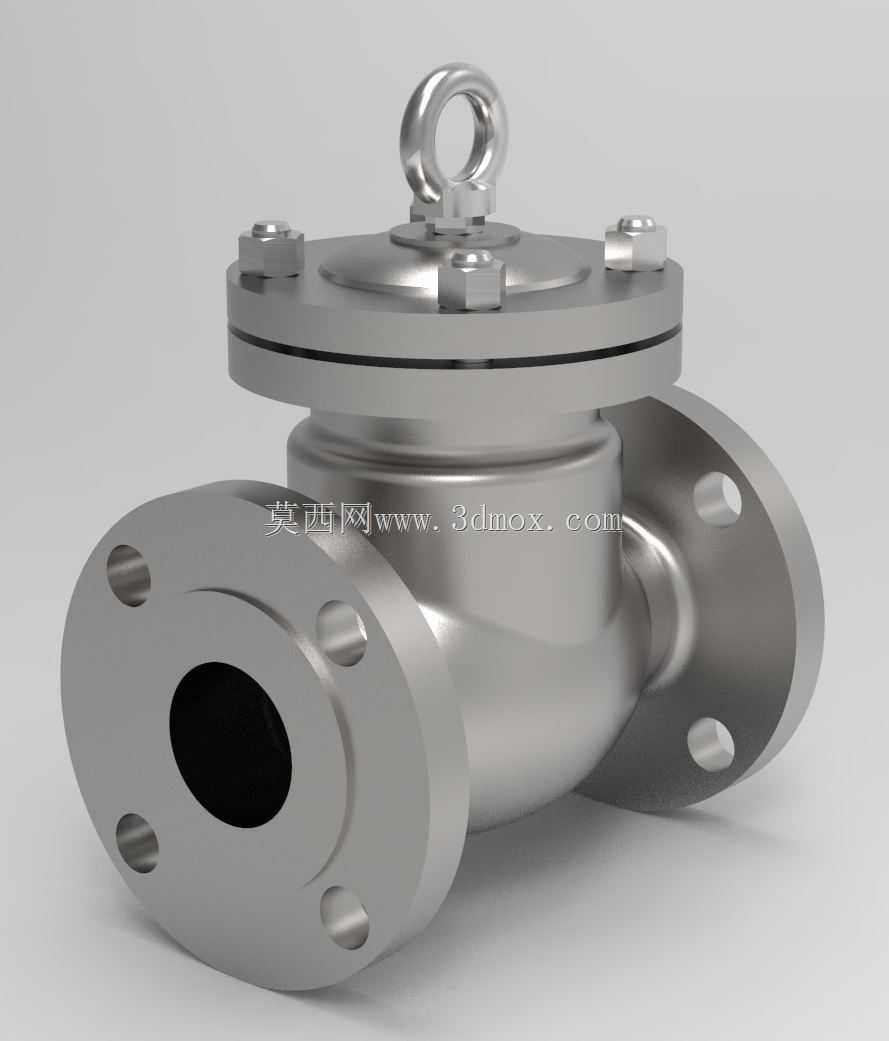

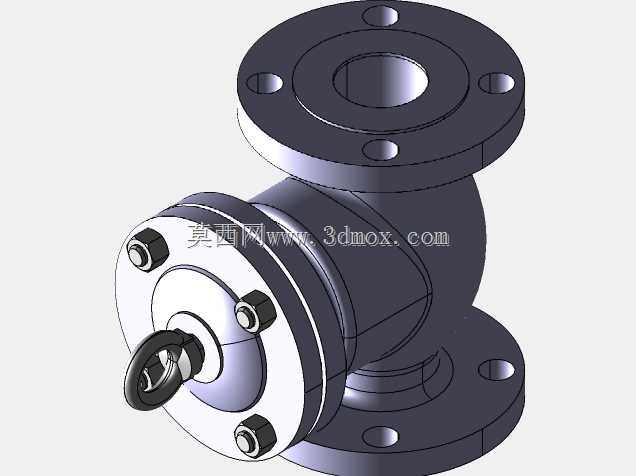

两英寸法兰连接旋启式止回阀结构

　　该结构对应公称通径DN50、压力等级150LB的法兰连接旋启式止回阀，两端采用RF突面法兰，法兰密封面、螺栓孔分布圆和端面间距均按常规管线安装边界处理，可直接嵌入水平或垂直布置的工业管路中。建模时先确定阀体流道中心线，再围绕阀瓣摆动轨迹布置中腔、阀盖和铰接结构，使介质正向流动时能够推开阀瓣，反向压力作用时阀瓣自动回落至密封座，阻止介质倒流。

　　从现场使用看，这类阀件常见于给排水、化工、暖通、消防和一般流体输送系统，常布置在泵出口、压缩机支管或需要防止回流的管段上。与升降式止回结构相比，旋启式阀瓣绕销轴旋转，流道阻力较小，对含少量杂质的介质适应性更好；但在脉动流或频繁启停工况下，阀瓣关闭冲击较明显，因此结构上保留了顶部吊环和较厚实的阀盖连接，便于检修、吊装以及内部摇板组件的拆装。

　　外形建模重点集中在三段关系：两端法兰的同轴度、阀体中腔与阀盖的分模面、阀瓣闭合时与密封面的贴合角度。法兰端面上的螺栓孔按圆周均布，孔位与突面密封面保持足够壁厚；阀体进出口采用平滑过渡，避免在模型中出现突兀台阶，使流道在视觉和工程表达上都接近铸件形态。中腔上部通过螺栓压紧阀盖，垫片区域保留连续密封带，顶部吊环不参与流道密封，主要承担搬运和安装辅助作用。

　　结构设计时需要兼顾铸造圆角、加工面和装配间隙。阀体外形不是简单圆柱拼接，而是在流道承压区加大壁厚，在法兰颈部形成过渡锥段；阀盖下方容纳摇臂转动空间，上方螺栓分布圆要避开吊环安装位置。阀瓣开启角度受中腔壁面限制，若摆角过大，关闭时冲击和磨损都会增加；若摆角过小，则会占用流道面积、增大压力损失。三维结构中把铰接销轴、阀瓣、密封座和阀体限位关系完整表达，有利于检查运动干涉，也便于后续生成工程图或进行管路布置校核。

　　安装边界方面，两端法兰端面间距决定管段预留长度，法兰外径和螺栓孔位置决定与相邻设备、垫片及紧固件的匹配关系。模型在外观上保留金属阀体的焊接或铸造质感，同时把法兰密封面、螺栓、螺母、阀盖接合面等需要加工或装配的部位区分清楚。对于选型人员，可据此判断阀件在管线中的占用空间、检修方向和吊装方式；对于结构设计人员，则可进一步细化阀瓣包胶、密封堆焊、销轴润滑及中腔排水等细节。
