小型数控铣床第四轴步进卡盘回转组件

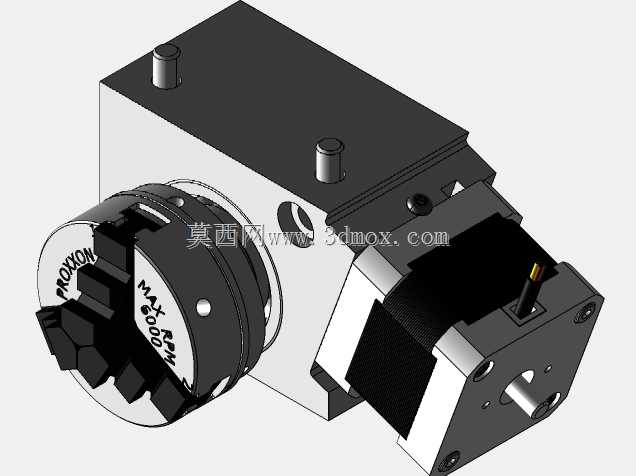

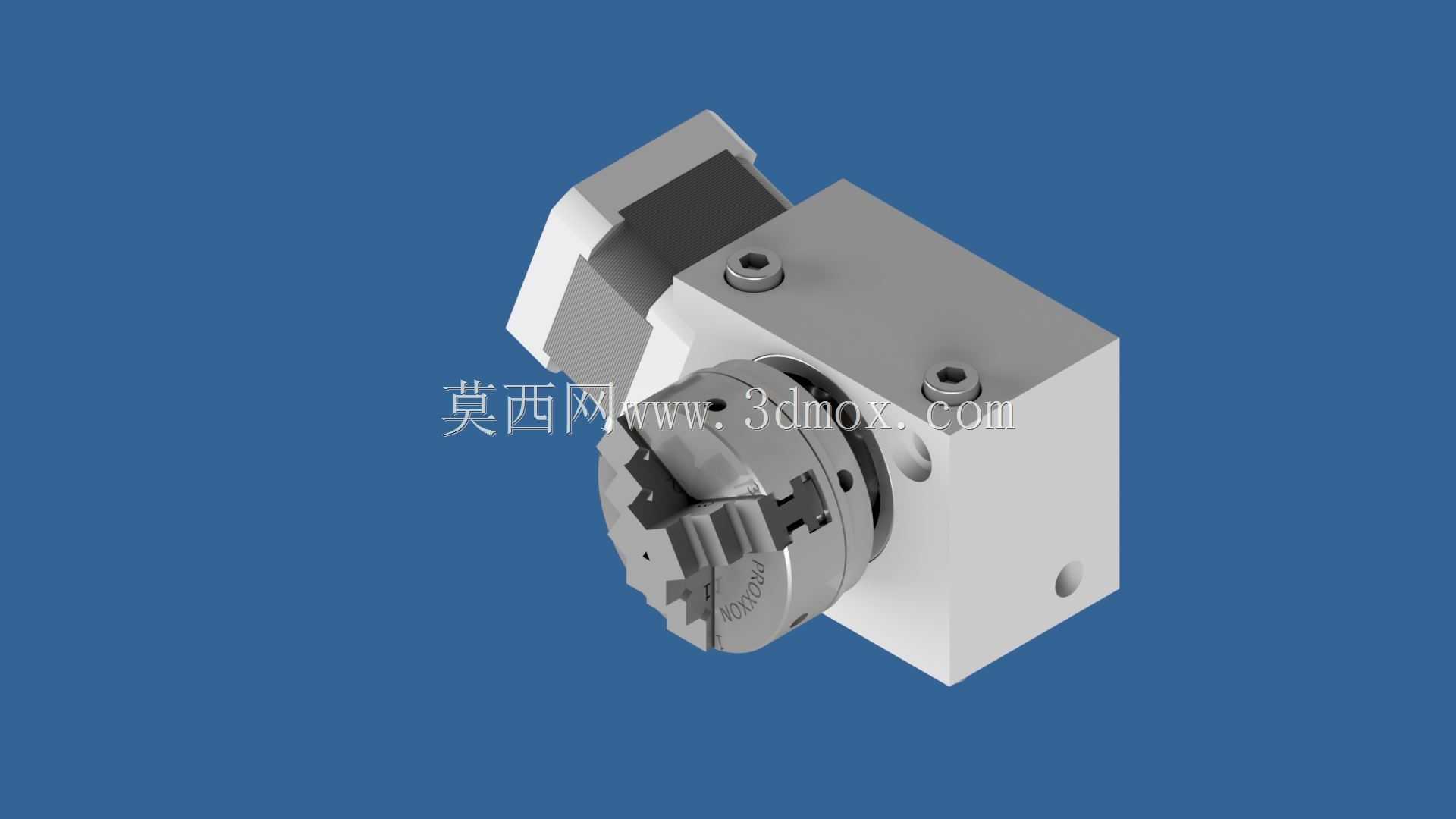

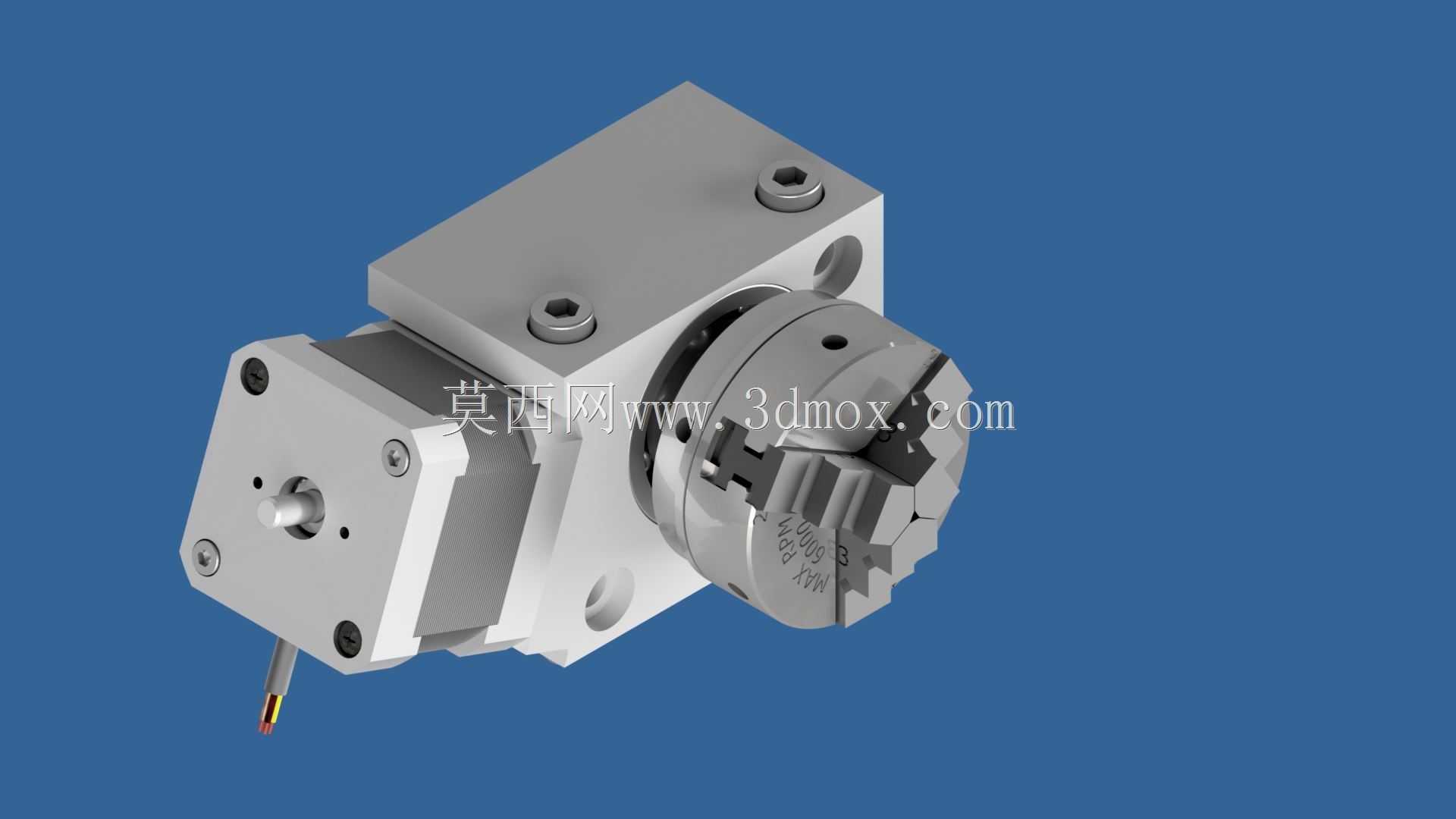

　　这套回转组件面向小型台式数控铣床的四轴扩展场景，核心作用是在原有三轴直线运动基础上补充绕水平轴线的工件回转能力，让圆柱件、异形件在一次装夹内完成多面铣削、刻字、开槽、径向孔加工等工序，减少重复找正带来的累计误差。桌面级设备的安装空间通常比较局促，因此结构布局没有采用大型转台的厚重箱体方案，而是把驱动电机、支承座、卡盘连接法兰沿轴向紧凑串联，整体外轮廓方正，底部预留与机床T型槽工作台对接的安装平面，侧向和端面均布置紧固孔位，装配时可根据加工行程选择卧式固定或配合支架形成双顶支承状态。

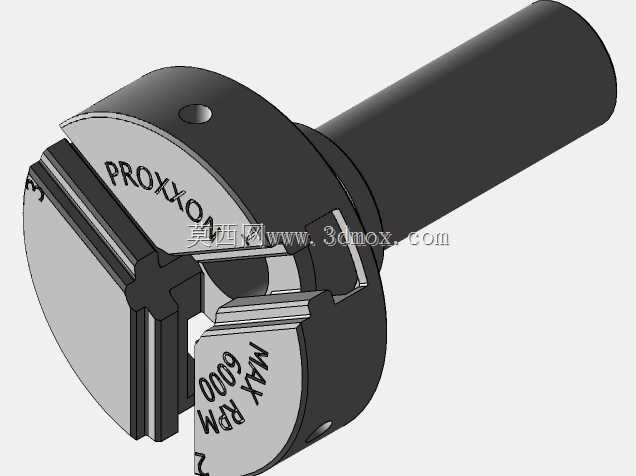

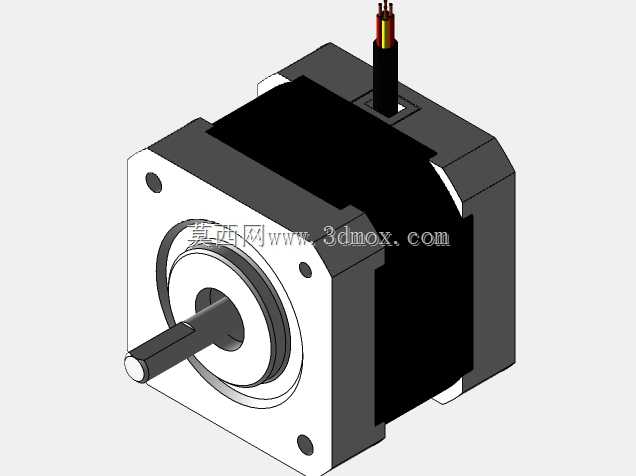

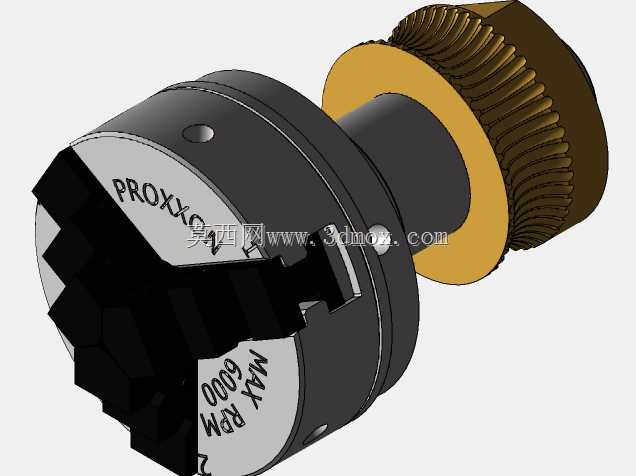

　　驱动端选用步进电机作为动力源，电机法兰与支承箱体直接贴合，轴端通过膜片式联轴器连接主轴，这种联接方式既能补偿两轴之间微小的同轴度偏差，又能在频繁正反转、分度启停时保持较低背隙，传动路线短，响应直接。箱体内部承担径向与轴向载荷，主轴伸出端安装三爪自定心卡盘，卡盘端面的爪牙可快速夹持圆棒、六角料及小型异形坯件；针对细长轴类工件，还可在尾端配合活动顶尖形成两端支承，抑制铣削力作用下的工件挠曲。

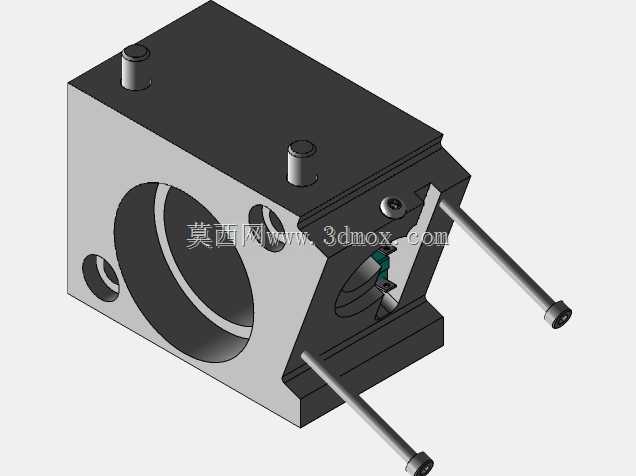

　　建模过程中各配合边界按实物测绘还原，电机外形、安装孔距、轴伸直径以及卡盘法兰的止口尺寸均独立成参，便于在整机布局里校核干涉：卡盘回转时的最大外径包络、电机尾部出线空间、联轴器护罩避让区域都需要在三维环境中逐一确认，避免Z轴滑枕下行或Y轴进给时发生碰撞。箱体侧面的工艺孔、端面沉头螺钉以及电机出线护套均按实际装配关系建模，紧固件规格、孔位深度与螺纹长度对应真实加工逻辑，而不是简化成装饰特征。

　　从使用角度看，该组件适合轻型切削工况，步进驱动配合控制系统的分度指令，可实现等分分度、连续旋转进给与多轴联动走刀；卡盘的自定心特性降低了圆件装夹的找正时间，小尺寸机身又能保留工作台大部分有效行程。结构设计上把易损的联轴器置于可拆护罩内，维护时松开护罩即可检查锁紧状态；电机与箱体之间采用止口定位，换装不同规格电机时只需调整转接法兰，主体支承件无需改动，这为桌面数控设备的附件改造和多机型适配提供了较直接的参考。
