直插式黄色PCB轻触操作按钮

　　在消费类电子、工控板卡、小型家电的控制回路设计中，板载操作按钮是实现人机交互最基础的元件之一，这类直插式PCB按钮的选型与安装设计，直接影响整板的装配效率与操作可靠性。做结构设计时，首先要明确这类按钮的实际使用场景：它多用于设备面板内侧、PCB板上直接焊接，不需要额外的固定支架，依靠引脚的焊盘受力即可完成固定，常见于小型仪器的功能切换、参数设置触发、电源通断瞬时操作，不适合长期承载大电流负载，仅作为信号触发类元件使用。从功能特性上看，这类按钮属于瞬时接触型轻触结构，按下时内部弹片导通回路，松开后自动复位断开，操作行程较短，按压力度适中，能给操作者明确的触感反馈，避免误触发。

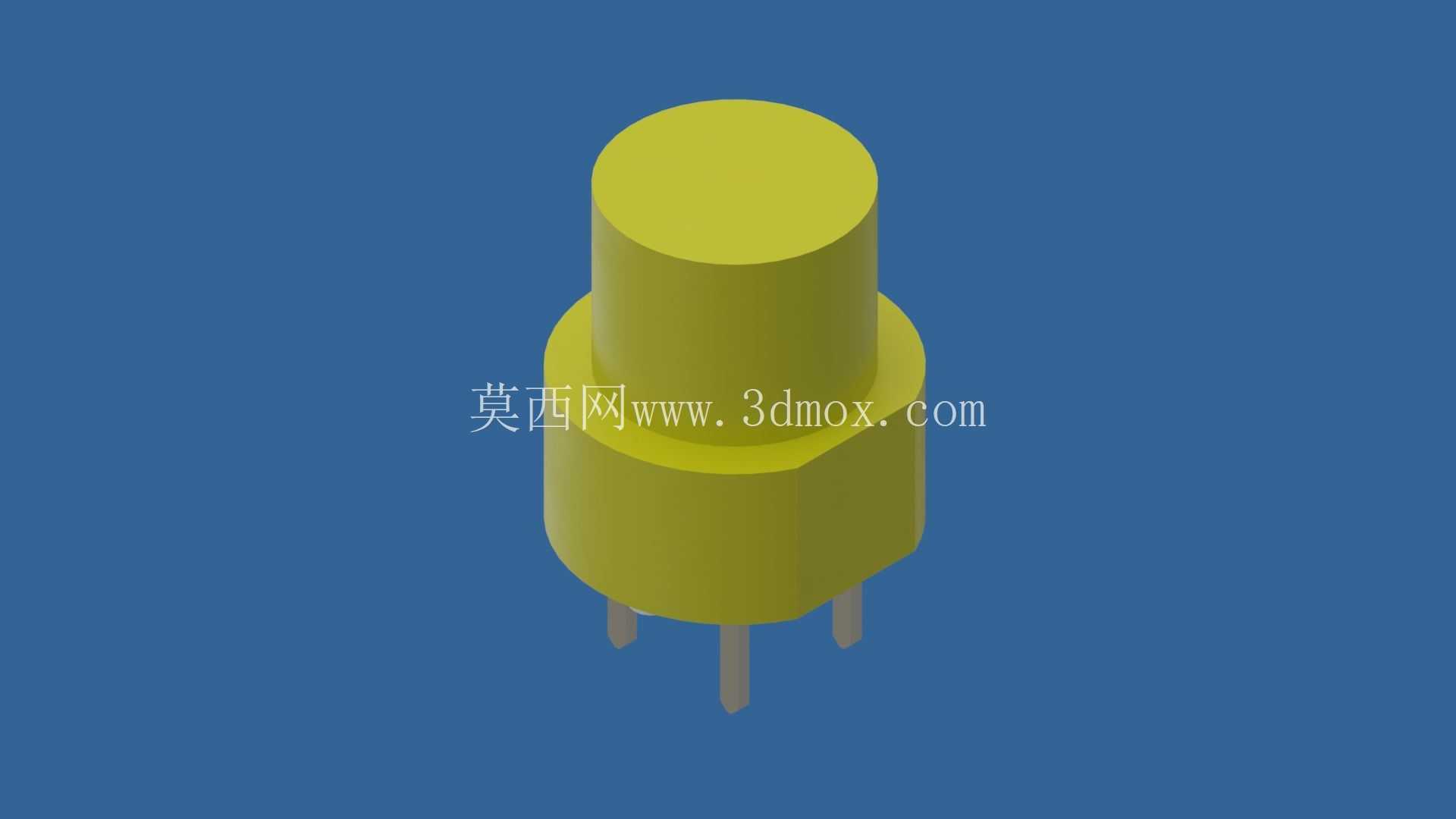

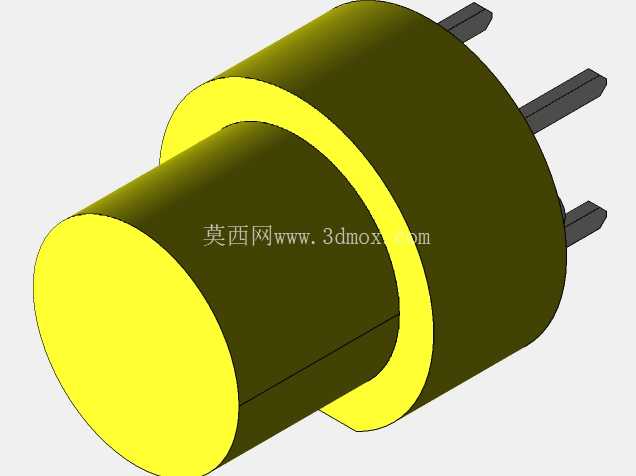

　　设计这类元件的三维模型时，首先要还原实际的安装边界：按钮底部的三个直插引脚，位置需要严格匹配常规PCB封装的孔位间距，引脚直径要对应标准插装孔的尺寸，保证焊接时引脚能顺利穿过PCB，不会出现孔位偏差导致的装配干涉。按钮的主体外形采用阶梯圆柱结构，下部直径更大的圆柱段是安装定位基准，装配后该段底面贴合PCB板面，保证按钮的垂直安装精度，上部直径稍小的圆柱段是操作按压面，突出高度要匹配面板的开孔深度，避免面板装配后按钮被压住无法动作，或是突出过多容易被意外磕碰触发。建模过程中要注意各段圆柱的同轴度公差，实际生产中如果同轴度偏差过大，会导致按钮按压时卡滞，复位不畅，因此模型里的同轴度约束要完全符合实际生产的公差要求。外形尺寸的设定上，整体高度要兼顾操作手感与板上空间占用，在板卡堆叠设计时，要保证按钮上方预留足够的按压操作空间，不会和其他板上元件、外壳结构产生干涉。引脚的长度要符合波峰焊的工艺要求，伸出PCB背面的长度不能过长，避免焊接后引脚剪脚工序的工作量过大，也不能过短导致焊盘浸润不足影响焊接强度。这类按钮的外壳采用绝缘工程塑料材质，建模时不需要还原内部的弹片、触点结构，只需要保证外部安装尺寸、接口尺寸的准确性，就能满足结构设计阶段的干涉检查、装配模拟需求。

　　在做整机结构布局时，这类按钮的位置要避开板上的高压区域，同时操作面的位置要符合人体工程学，操作者不需要刻意调整手势就能轻松按压，多个按钮排布时要保留足够的间距，避免按压一个按钮时误触相邻的其他元件。对于需要做面板开孔的设计，按钮上部圆柱的直径是开孔尺寸的核心参考，开孔要留适当的间隙，保证按钮动作时不会和面板孔壁摩擦，同时间隙不能过大，避免灰尘、水汽顺着缝隙进入设备内部。从长期使用的角度考虑，这类按钮的塑料外壳要具备一定的耐磨、耐温特性，建模时虽然不需要体现材质的微观参数，但在装配模拟时要考虑不同温度下的材质膨胀系数，避免高温环境下按钮膨胀卡滞。

　　在PCB布局阶段，按钮的焊盘设计要和模型的引脚位置完全对应，焊盘大小要符合插装元件的焊接工艺要求，保证焊接后的机械强度，能承受一定次数的按压力度不会出现焊盘脱落的问题。很多新手工程师在选型时容易忽略按钮的按压行程与面板厚度的匹配，比如面板过厚时，按钮的按压行程不足，会导致按下后无法可靠触发，这时候在三维装配阶段就可以通过干涉检查提前发现问题，调整按钮的选型或者面板的开孔深度，避免后期开模后才发现问题造成成本浪费。另外，这类直插按钮的引脚排布是不对称的，建模时要明确引脚的极性对应关系，虽然按钮本身是无源元件没有极性，但引脚的位置如果画反，会导致PCB封装对应错误，生产时无法正常插装。在做整机的跌落、振动仿真时，按钮的焊接强度也是需要考虑的点，模型中引脚和PCB的连接约束要按照实际焊接强度设定，模拟振动工况下是否会出现引脚脱焊的问题。
