带固定支架的五百瓦风冷高速电主轴

　　小型数控雕刻与铣削设备里，五百瓦级风冷主轴属于很常见的旋转执行部件，常布置在桌面雕刻机、小型龙门运动平台、教学实训机床以及轻型非金属加工工位上。它的核心任务是把电机输出的高转速扭矩传递到刀具夹持端，使铣刀、钻头或雕刻针在连续进给中保持稳定切削。相比水冷方案，风冷结构省去了冷却水路、循环泵和接头密封环节，整机外围更简洁，维护点集中在风扇、轴承和夹套部位，适合空间紧凑、管路布置不便的设备。

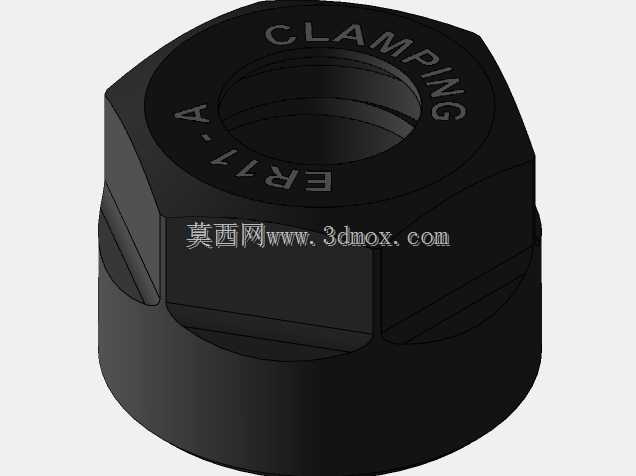

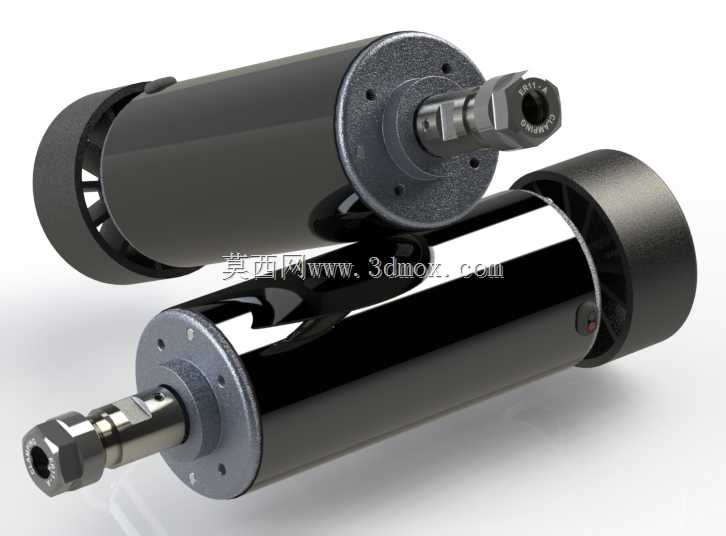

　　从结构上看，主轴主体采用圆柱形壳体，前端布置输出轴、锁紧螺母和弹性夹头，后端集成风叶与护罩。圆柱外形有利于夹持座抱紧，安装时可通过同轴抱箍确定轴线高度，再沿轴向调整伸出长度。前端法兰面提供了轴向定位参考，支架与主轴接触区域需要保留足够包角，避免单点压紧造成壳体变形。输出端的螺母用于锁紧刀具，夹套锥面与主轴内锥配合，换刀时依靠螺母轴向压紧实现夹持；设计三维结构时，要给扳手旋转留出径向空间，同时避免护罩、拖链或横梁在刀具更换时干涉。

　　实际选型中，这类主轴多用于木材、塑料、亚克力、软铝及泡沫材料的轻切削，工况特点是转速高、单次切深小、进给速度较快。模型表达需要重点还原壳体阶梯、前后端盖、风扇罩开孔、出线位置、轴端螺纹和夹套外形。风扇罩的格栅不仅是外观特征，也关系到散热气流方向；后端进风、沿壳体表面带走热量的路径，在设备布局时不能被安装板或线缆完全遮挡。侧面出线处应预留弯曲半径，动力线随主轴上下运动时不能贴近刀具切屑区域。

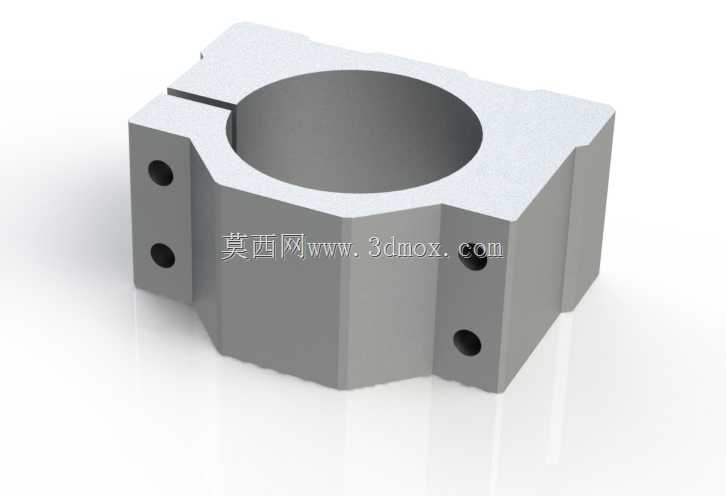

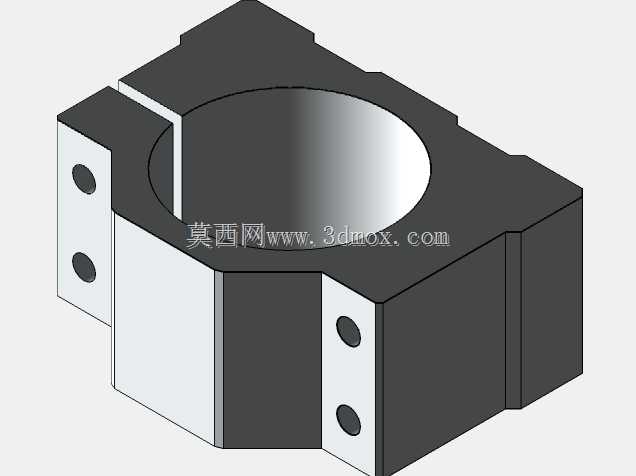

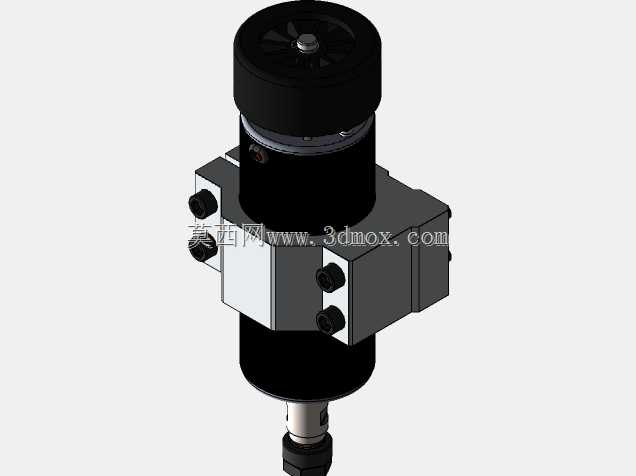

　　安装边界方面，圆柱壳体的外径决定抱箍尺寸，支架内孔与壳体之间宜采用面接触，紧固螺钉对称布置。前端到刀具夹持中心的悬伸长度会影响刚性，布置时应尽量让支撑位置靠近切削端，但又不能妨碍螺母扳手操作。主轴轴线与工作台面的垂直度需要在装配中调整，若用于铣削平面，偏摆会直接反映在底面刀纹和侧壁锥度上。模型中支架承担定位与承载双重作用，其底面连接孔、加强筋和避让槽都应与运动平台的滑座尺寸匹配。

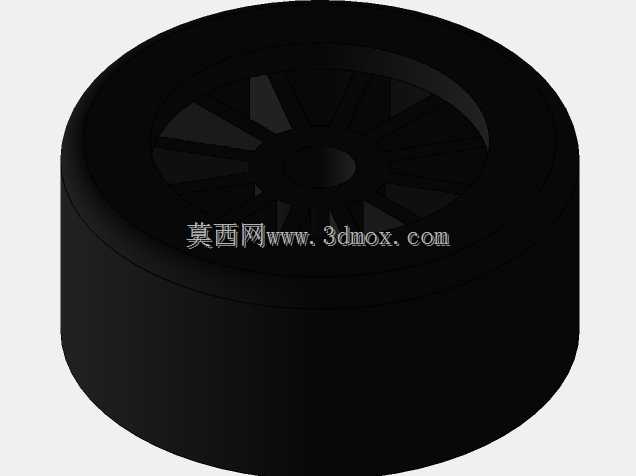

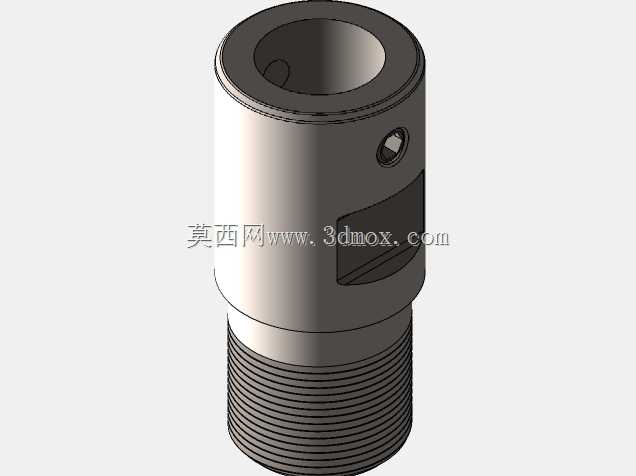

　　建模时可按装配关系拆成壳体、定子腔外形、前后轴承座、输出轴、锁紧螺母、夹头、风扇叶、护罩、支架和紧固件等部分。旋转件与固定件之间要保留合理间隙，风扇叶不得与护罩擦碰；前端轴肩、螺母和夹套的同轴关系需要清晰表达，方便后续生成工程图或检查干涉。对于设备集成人员，这个模型既可用于校核主轴在龙门横梁上的安装空间，也可用于演示刀具更换距离、防护板位置以及线缆走向，从而在整机详细设计前暴露装配冲突。
