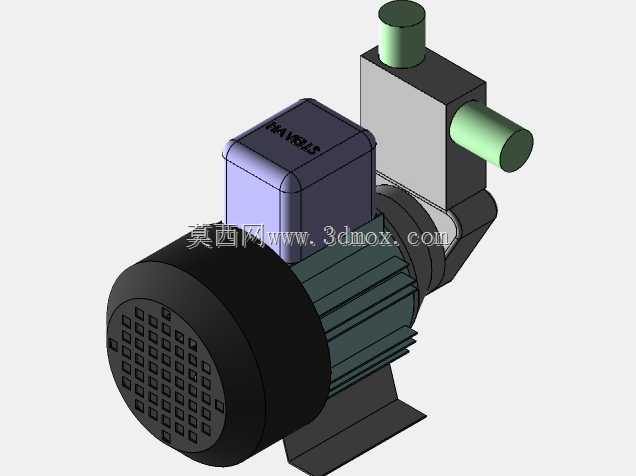

直联式自吸水泵带储水箱整机结构

　　这套三维结构把动力段、泵体段和前置储水腔整合在同一根安装底座上，面向小型循环供水、设备冷却补水、短时抽吸输送等常见工况。现场布置时不需要再单独拼装电机支架与泵头托架，底座的两个支脚直接落在设备机架或混凝土基础面上，地脚孔位沿轴向拉开，能够承受电机启动瞬间的扭矩反力，也能抑制叶轮旋转带来的径向振动。

　　从外形边界看，整机沿电机轴线方向占据主要长度，尾部是带格栅的风罩端盖，格栅孔按行列排布，既给后端风扇留出进风通道，又阻挡手指和较大杂物进入旋转区域。电机外壳采用分段散热筋结构，筋条沿圆周方向凸起，建模时没有把散热片做成孤立薄片，而是与机座筒体合并成连续实体，保证铸件或钣金折弯工艺下的壁厚过渡。顶部接线盒做成带圆角的方形腔体，盒体侧面预留电缆引入方向，端子腔与电机主腔之间保留接线穿孔，现场电工走线时不用额外弯折硬管。

　　泵头部分没有采用细长管道外挂水箱的做法，而是把储水腔立在泵壳上方，形成自带蓄水的自吸结构。腔体顶部设置竖直接口，侧向伸出水平管嘴，两个接口的中心线高度错开，初次灌泵后液体可以留存于腔体内，避免停机后泵内液体全部回流，下次启动不用反复引水。这种布局在低位水池取水、液面低于泵轴线的场合很实用，普通离心泵遇到进口负压容易气缚，带储水腔后能够在短时间内把吸入管空气排出并建立压力。

　　建模过程中需要重点控制电机轴与泵叶轮轴的同轴关系。直联结构省去了联轴器中间段，轴系对中误差会直接转化为轴承载荷，因此泵壳与电机法兰的配合止口要按同一基准绘制，止口圆柱面与轴线的同心度需要在工程图中明确约束。底座上平面同时承载电机脚和泵体支撑，焊接底座时应先加工安装面，再以该面为基准拼装各部件，避免三支脚悬空。

　　侧向管嘴与顶部接口均保留了足够的扳手空间，周围没有被电机接线盒或散热筋遮挡，法兰或软管接头装配时可以直接操作。储水腔与泵壳连接处的过渡圆角不能省略，直角交汇会在铸造时产生热节，也会在高压水脉动下形成应力集中。整机外围轮廓紧凑，运输时可以整体吊装，检修时拆开泵壳螺栓即可触及叶轮，不需要移动电机和底座，适合嵌入机床冷却系统、小型水处理机组以及工厂循环供水单元。
