端吸式离心泵工业流体输送结构

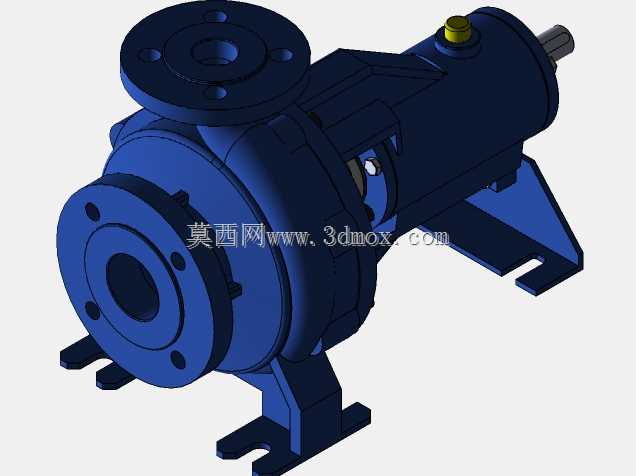

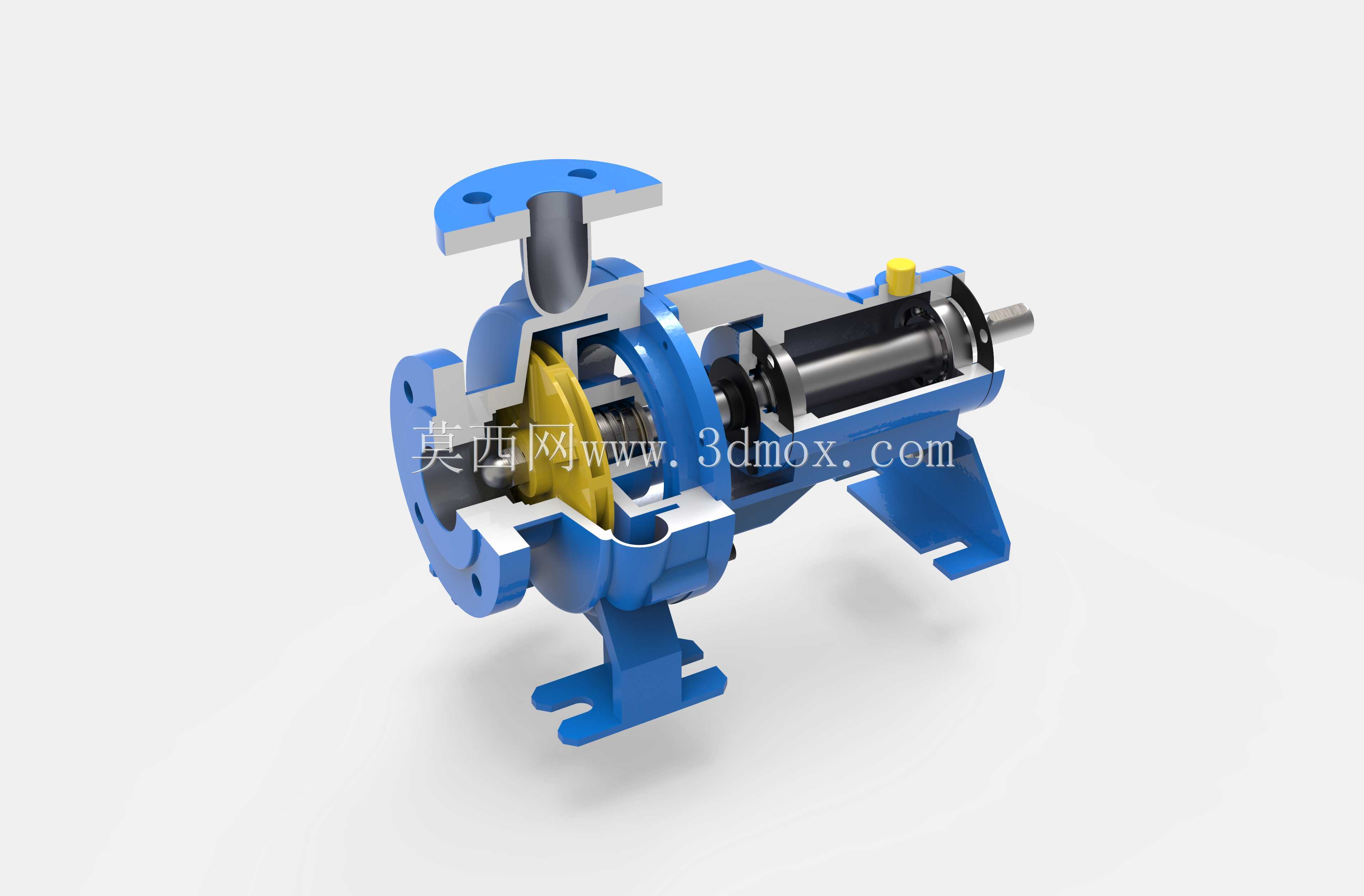

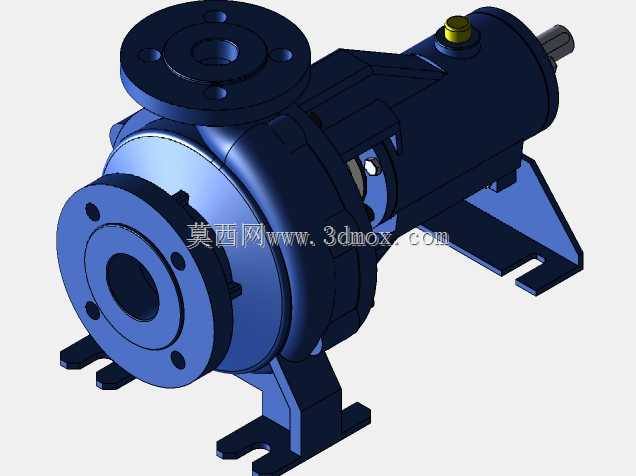

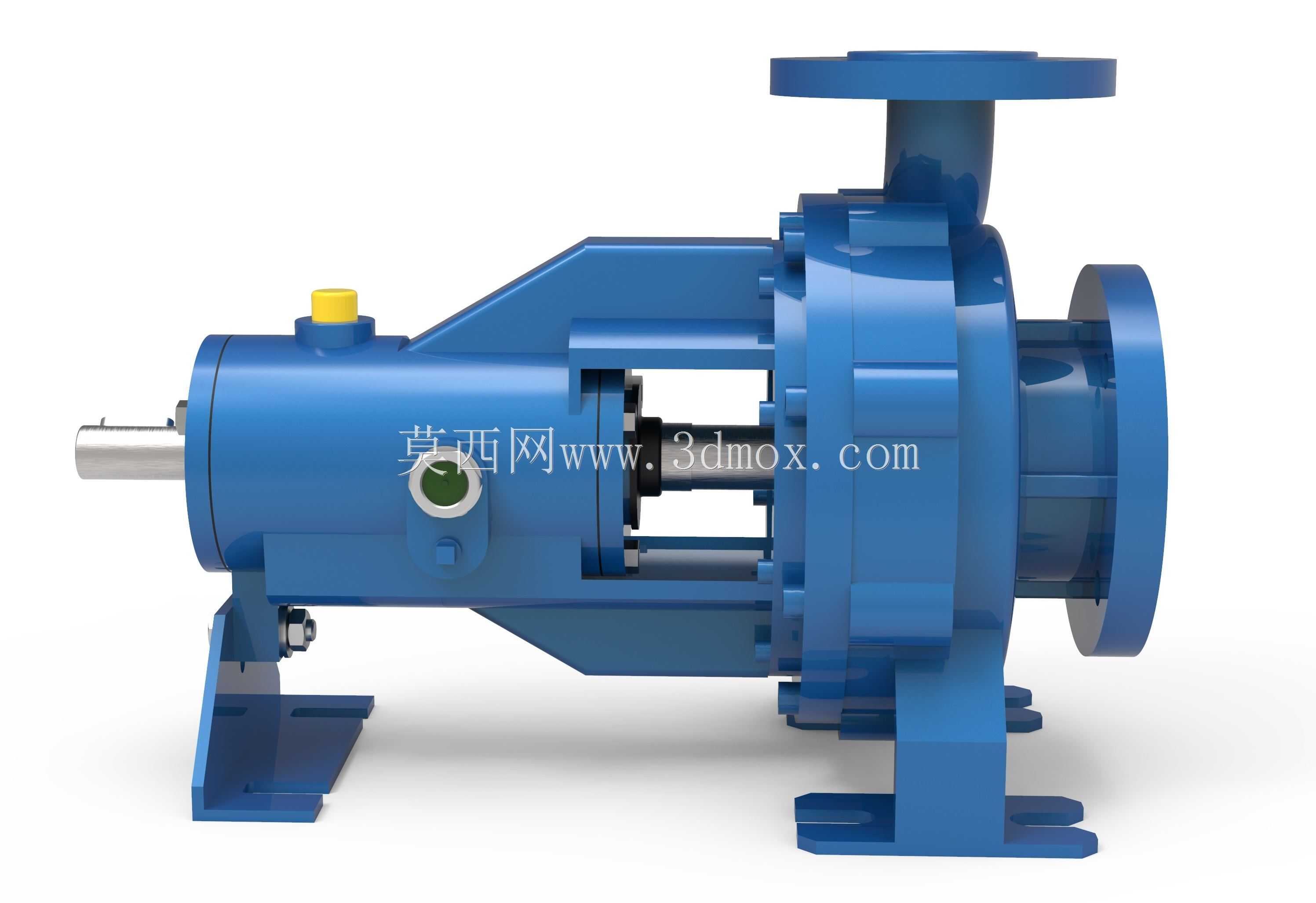

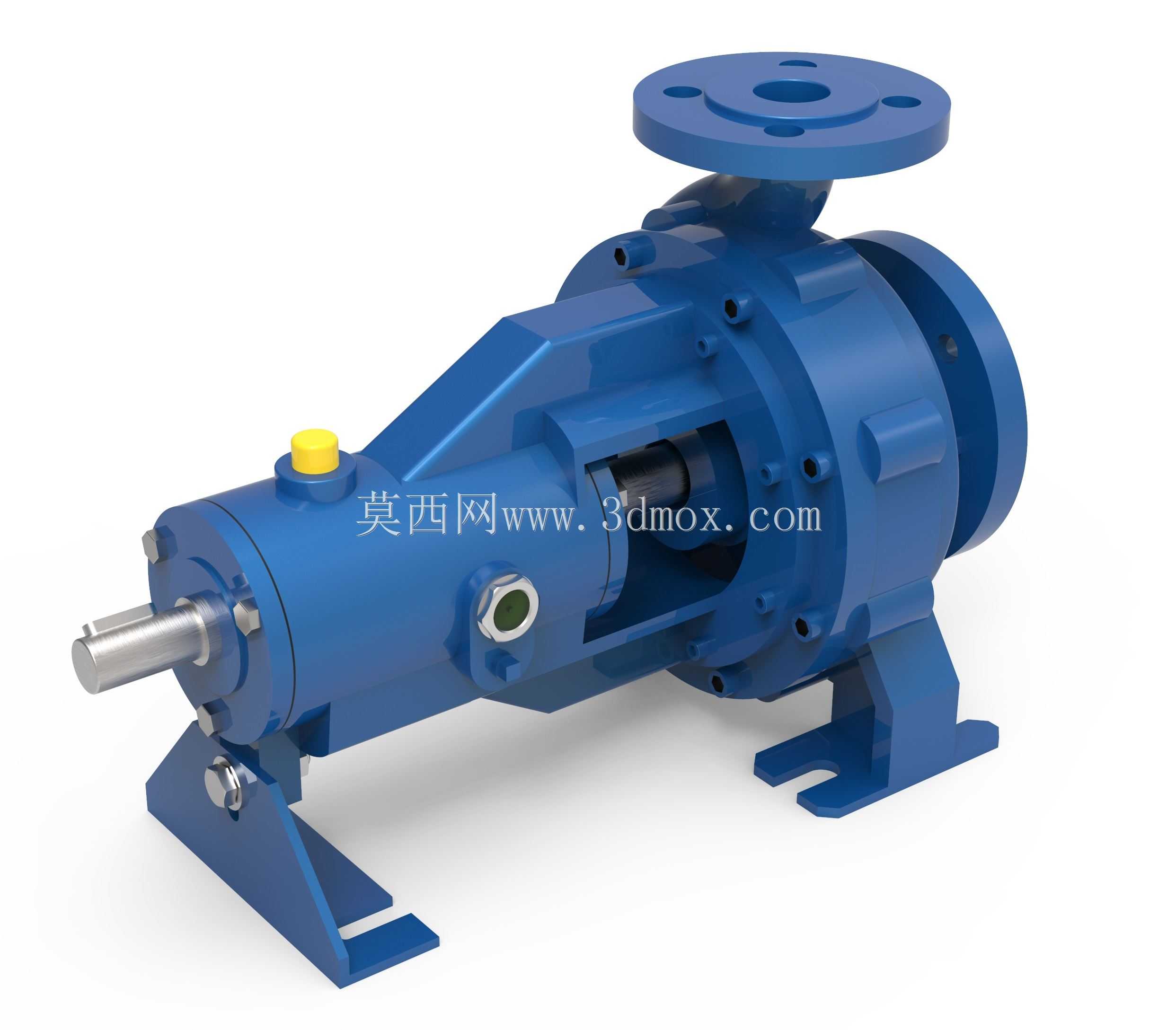

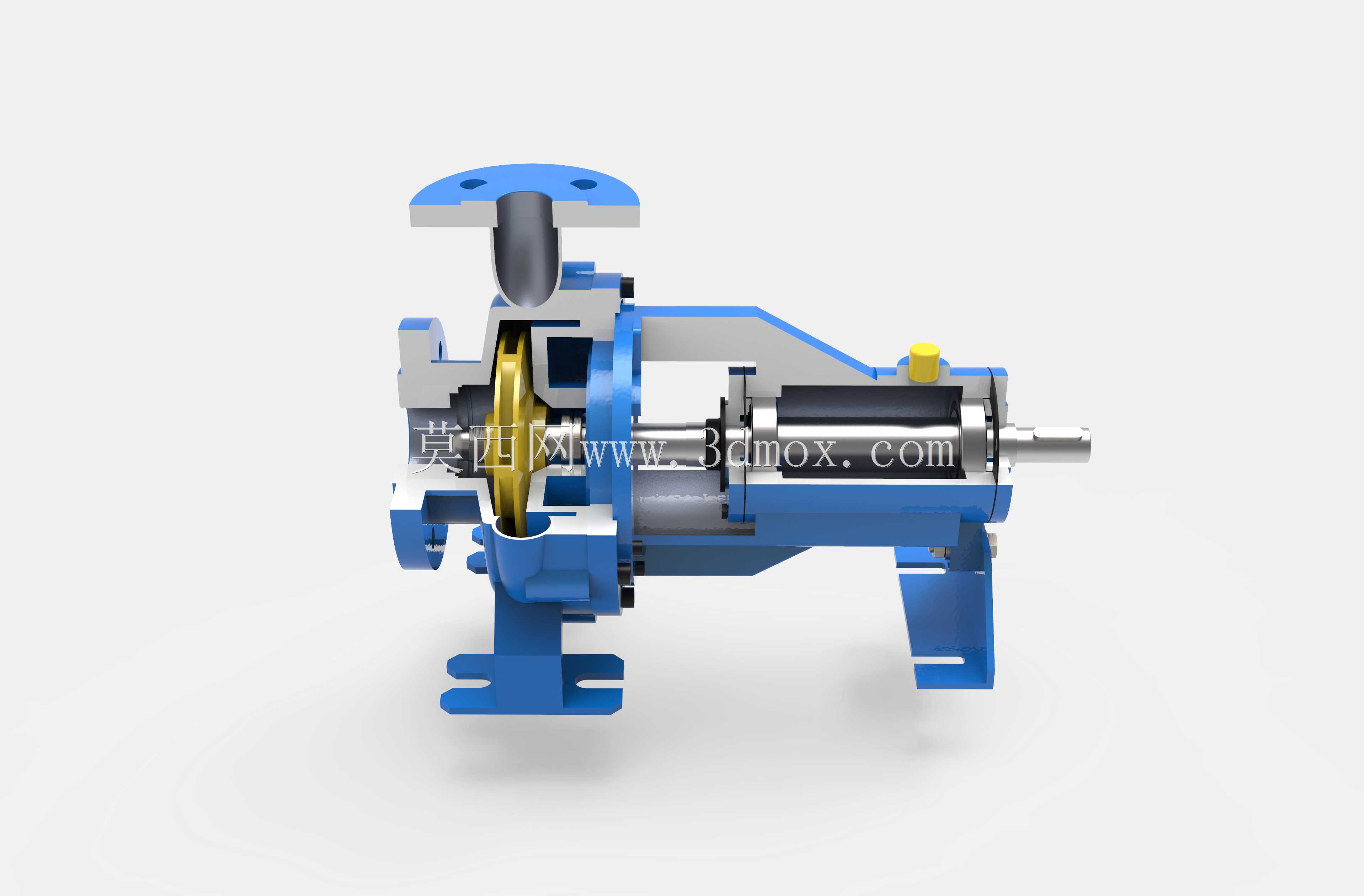

　　在市政供水、化工流体输送、暖通循环水系统、工业冷却管路等场景中，端吸式离心泵是应用覆盖度极高的水力输送设备，这类泵的结构布局经过数十年工程迭代，已经形成了非常成熟的安装与性能匹配逻辑。从结构设计逻辑来看，这类泵采用单级单吸的叶轮布局，流体从泵体轴向侧的吸入法兰进入叶轮腔室，通过叶轮高速旋转产生的离心力对流体做功，提升流体的压力与流速后，从泵体顶部的排出法兰输出到管路系统中，这种侧进顶出的流道设计，能最大程度减少流体在泵腔内的紊流损失，同时兼顾安装空间的紧凑性。从安装边界来看，泵体底部采用一体式铸造的支脚结构，两个支脚的安装孔位间距、孔径尺寸都匹配通用工业泵的安装基座标准，用户在做管路布局设计时，

　　可以直接参照支脚的安装尺寸预制混凝土基础或者钢架基座，不需要额外做转接支架，能大幅减少现场安装的调整工作量。泵体的进出口法兰均采用标准法兰尺寸，吸入端法兰通径大于排出端法兰通径，匹配流体进入泵腔时的低流速要求，降低入口管路的水力损失，避免气蚀现象的发生；轴伸端的尺寸、键槽规格匹配标准Y系列三相异步电机的安装尺寸，用户可以根据输送介质的特性、扬程流量需求，直接选配对应功率的电机通过联轴器直连，也可以根据现场空间情况加装皮带轮传动结构，适配不同的转速需求。泵体的轴承室部分设计有独立的润滑腔，顶部设置注油孔，日常维护时不需要拆解泵体，就可以完成轴承润滑脂的补充，能有效延长轴承的使用寿命，减少设备停机维护的时间。在做三维建模时，

　　这类泵的结构需要重点关注泵壳的流道顺滑度，叶轮叶片的出口安装角匹配，以及密封腔的尺寸公差，因为机械密封或者填料密封的安装位如果公差控制不当，实际运行时很容易出现介质泄漏的问题；同时支脚的受力筋布局也需要做强度校核，避免泵组运行时的振动导致支脚开裂。在设备选型阶段，设计人员可以直接参照这个三维结构的外形尺寸，提前在厂房管路布局中预留对应的安装空间，核对进出口法兰的标高与管路走向是否匹配，避免后期施工时出现管路与泵体干涉、安装空间不足的问题。
