铁路油罐运输罐体走行部结构

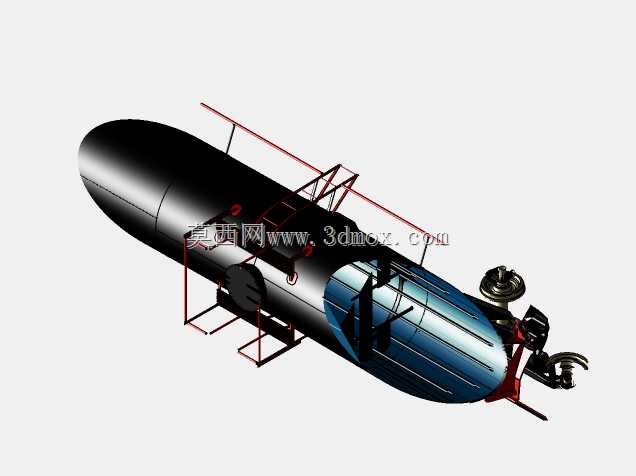

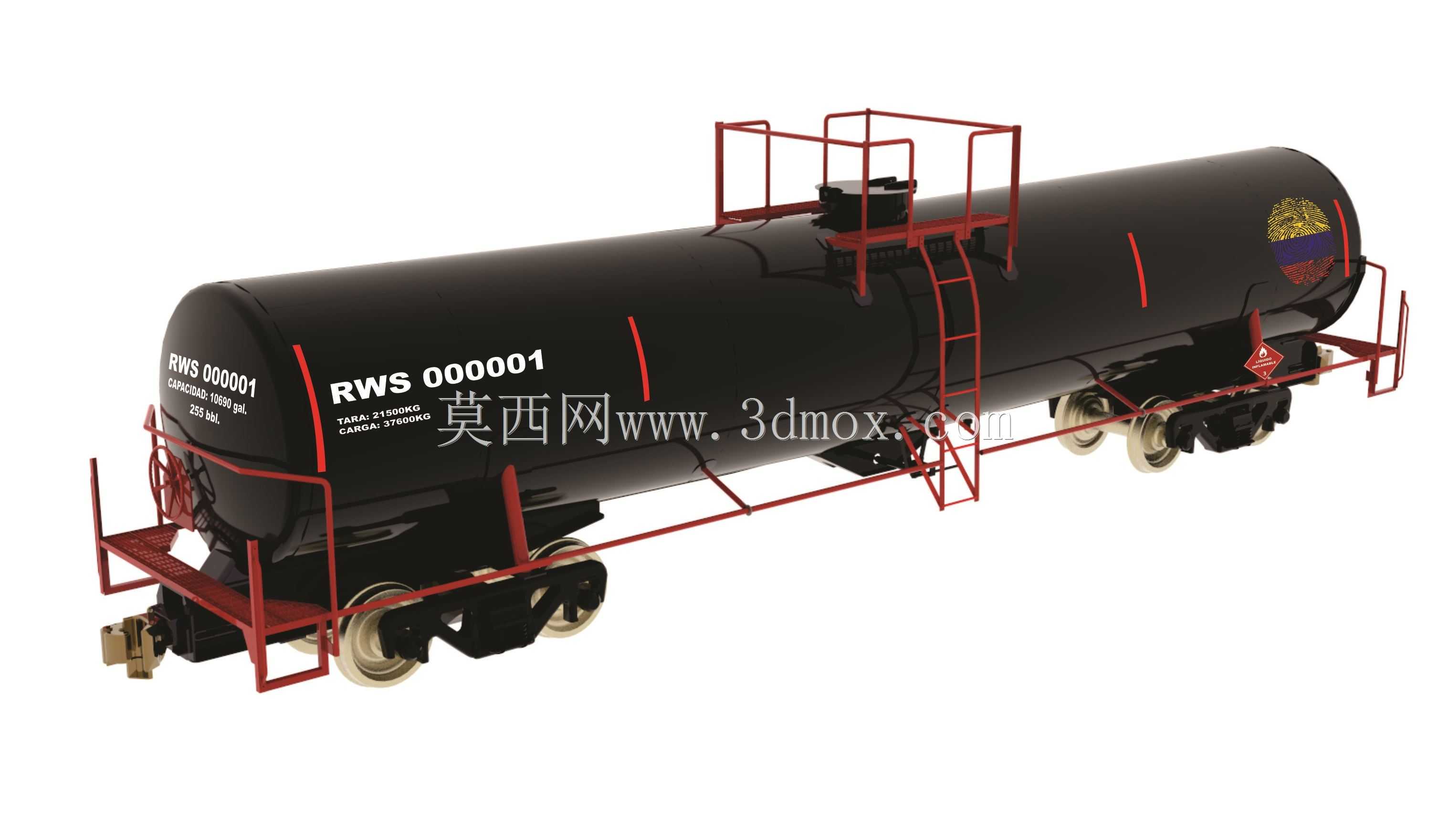

　　这套三维结构围绕铁路液体货物运输场景展开，主体为卧式承压储液罐体，配套两端走行部、顶部作业平台、侧部爬梯、端部防护栏及连接管路，适合在大宗燃油、化工液体或同类流体介质的长距离轨道运输中使用。罐体采用长圆筒加两端封头的形式，能够在自重与满载液体之间取得较好平衡；圆筒段承担主要容积，封头通过曲面过渡降低端部应力集中，也便于内部清洗、检修和介质排空。建模时需要重点控制罐体中心线与转向架支撑面的相对高度，因为该高度直接影响车辆重心、限界通过性以及罐内液体晃动时的整车稳定性。顶部走台布置在人孔和装卸附件附近，围栏采用红色型材表达，围绕作业区域形成连续防护；爬梯从侧部低位延伸至顶部平台，梯步间距、扶手连续性和平台开口位置都要兼顾人员登乘、

　　阀门操作与日常巡检。端部护栏和走道连接成通道，使作业人员能够在车辆两端进行摘挂、检查和安全确认。走行部位于罐体下方，包含轮对、轴箱、弹簧悬挂、构架及制动相关附件，是罐体载荷传递至轨道的关键环节。设计中需要把鞍座或底架与罐体的支撑关系表达清楚，使垂向载荷经过底架、悬挂和轮对均匀分布，同时保留车辆通过曲线时所需的转动与缓冲空间。罐体侧面的标识、色带和端部编号用于运维识别，模型中以贴图和简化特征呈现，既保留外观辨识度，也避免过多细小字符影响装配表达。管路和附件集中在顶部与底架区域，人孔盖提供进入罐体内部的检修通道，周边平台需预留操作空间；侧部管系、阀件和支架则沿罐体纵向布置，注意与爬梯、护栏和走行部之间不发生干涉。从安装边界看，罐体长度、

　　直径、端部伸出台车的距离以及下部设备最低点都应纳入轨道车辆限界校核；顶部护栏最高点、侧面梯具外轮廓和底架下方制动件位置，也会影响隧道、站台和会车场景的安全间隙。建模过程中可将罐体、底架、走行部、爬梯平台和安全附件分组件管理，便于后续进行结构细化、工程图输出或不同载重版本派生。对于液体运输装备而言，除了容积和承载，人员可达性、附件维护空间、重心控制以及运行限界同样是方案评审中的核心内容，该模型把这些关系集中呈现，可作为铁路罐车结构认知、方案布置和货运装备设计参考。
