标准C型螺旋夹紧工装夹具结构设计

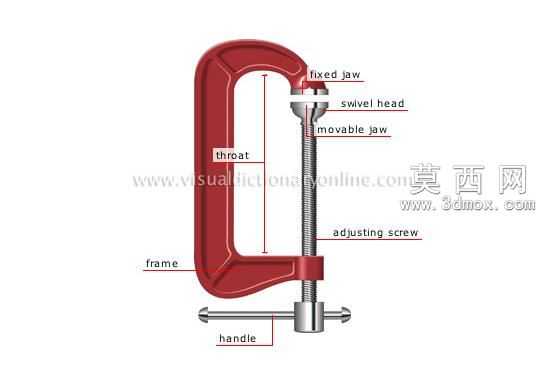

本作品为标准C型螺旋夹紧夹具的三维参数化模型，建模过程严格遵循机械加工工装的实际尺寸规范，完整还原了C型夹具的全部功能结构。建模阶段首先绘制C型架的截面轮廓，通过拉伸、倒圆角等特征生成一体式框架主体，框架的喉深尺寸、开口跨度均参考通用工业级C型夹具的常用规格设定，保证模型的工程实用性。活动夹紧端采用分体式结构设计，顶部固定钳口与框架一体成型，下方活动钳口搭配可旋转的万向压头，建模时对旋转头的球面配合结构做了精准还原，可实现夹持过程中压头随工件表面自适应偏转，避免夹伤工件表面同时保证夹紧力均匀分布。传动部分为梯形螺纹调节螺杆，建模时还原了螺纹的完整牙型结构，螺杆底部与T型手柄采用过盈配合的装配关系，手柄两端做了防滑滚花的细节特征处理，还原实际操作的握持手感。材质渲染阶段，C型框架部分赋予红色锤纹漆金属材质，模拟铸铁夹具的表面喷涂效果，螺杆、手柄、钳口等活动部件赋予镀铬亮面金属材质，区分不同部件的加工工艺，同时添加了适当的金属磨损做旧效果，提升模型的真实感。结构设计上充分考虑了夹具的受力特性，C型框架的弯曲部分做了加厚处理，避免夹紧受力时出现框架变形，螺杆与框架的螺纹配合段做了足够的啮合长度设计，保证大夹紧力下的结构强度，各活动部件之间预留了合理的装配间隙，可直接用于生成工程图纸或进行运动仿真演示，完整呈现手动螺旋夹紧机构的工作原理与结构细节。
