多层复合行星齿轮传动机构结构模型

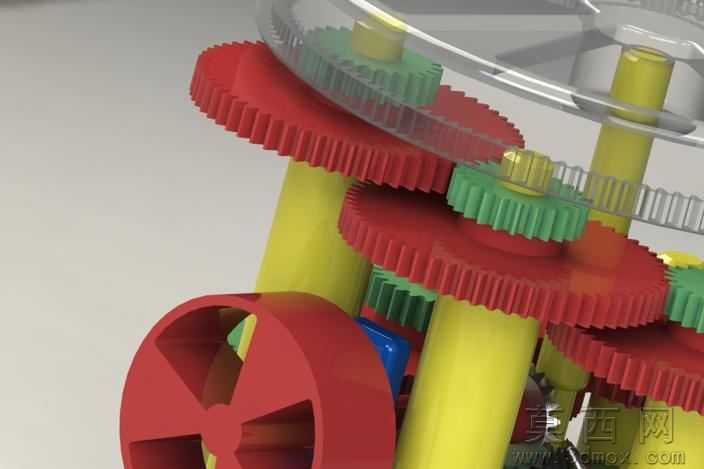

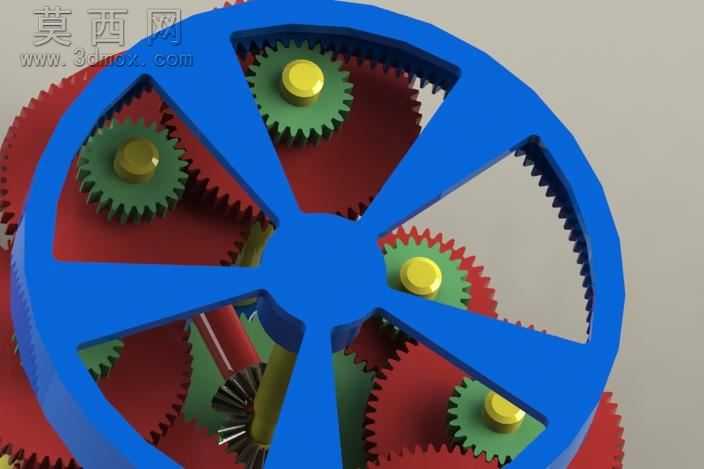

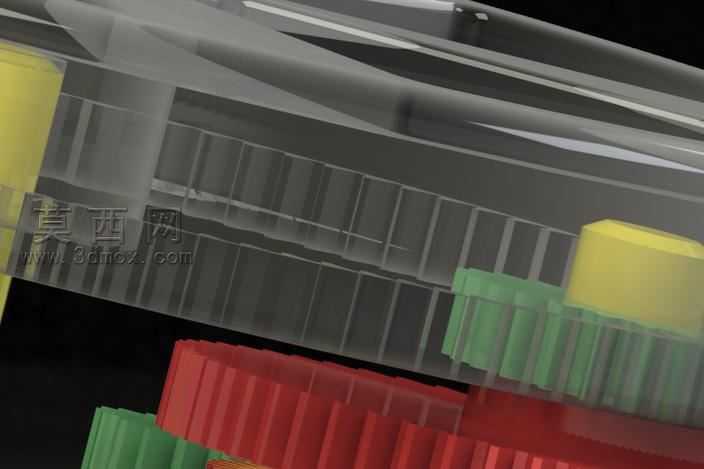

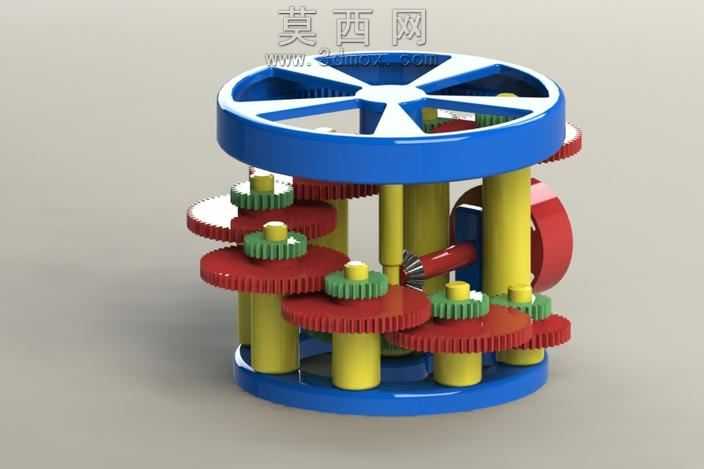

本模型为多层复合行星齿轮传动机构，采用三维建模软件完成全参数化设计，整体结构采用上下双层环形支撑板作为承载基座，搭配多根垂直支撑柱实现各层齿轮组件的定位固定，整体布局紧凑，传动层级清晰。建模过程中首先完成基准轴与基准面的搭建，对每一层齿轮的模数、齿数、压力角进行统一参数匹配，保证各级齿轮啮合时的齿隙处于合理区间，避免传动过程中出现卡滞或干涉问题。上层大直径蓝色内齿圈作为核心输出构件，与下层多组行星齿轮形成啮合传动关系，各级红色大直径从动齿轮与绿色小直径主动齿轮依次排布，通过不同齿数比的搭配实现多级减速传动效果，黄色支撑轴既承担各齿轮的旋转定位作用，也作为结构支撑件强化整体机构的稳定性。渲染阶段采用高饱和度的区分色对不同功能构件进行材质赋予，蓝色基座与内齿圈采用哑光硬质塑料材质，红色传动齿轮采用稍带磨砂质感的工程塑料材质，绿色小齿轮与黄色支撑轴分别采用差异化的色彩材质，既能够清晰区分不同构件的功能层级，也让整体模型的视觉辨识度更高，便于观察各级齿轮的传动路径。设计过程中重点考量了多层齿轮的同轴度精度，每一层齿轮的旋转中心都与整体机构的中心轴线保持严格对齐，同时对相邻层级齿轮的轴向间距进行反复校核，保证齿轮啮合时的接触面积符合传动要求，既不会因为间距过大导致啮合脱开，也不会因为间距过小出现端面摩擦。该机构可作为小型减速装置的原理验证模型，也可用于机械原理教学演示，直观展示多级行星轮系的传动逻辑与动力传递路径，建模时所有构件均采用实体特征生成，未使用简化面片，保证模型可直接用于后续的工程分析、3D打印验证或者原理样机的加工参考，整体结构兼顾了演示性与实用性，能够清晰呈现复合齿轮传动的核心结构特点。
