重力联动接触式传动结构创意设计

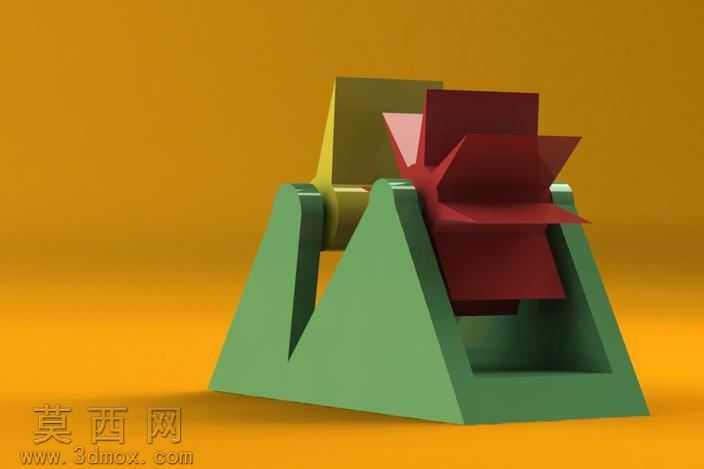

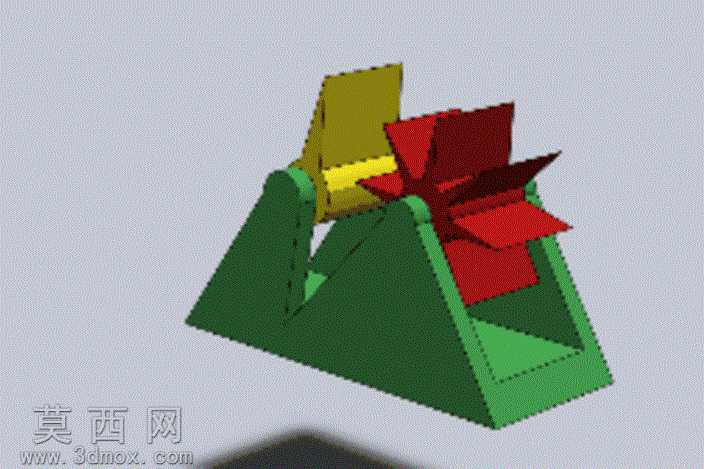

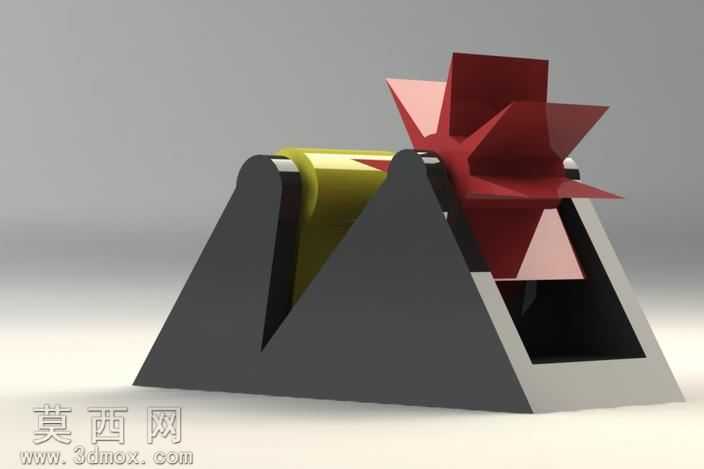

本作品是基于力学原理设计的重力联动接触式传动验证结构，整体采用三维建模软件完成全参数化搭建，建模过程中严格遵循机械装配的约束逻辑，对各部件的配合间隙、转动自由度做了精准设定，确保结构运动逻辑符合真实物理规则。模型主体支撑结构采用三角稳定构型，在建模时通过拉伸、切除、抽壳等特征命令完成一体化成型，既保证了支撑结构的刚性表现，也通过中空结构优化了整体视觉观感，渲染阶段为支撑部件赋予了哑光深绿色塑料材质，添加了细微的颗粒质感来模拟3D打印件的表面效果，让结构的实体感更加真实。模型的核心传动部分包含两组转动构件，黄色的主动拨轮与红色的多叶从动轮通过接触摩擦实现动力传递，建模时对两个轮体的接触曲面做了相切约束，确保转动过程中不会出现干涉穿模问题；红色从动轮采用多叶片放射状构型，每个叶片都通过阵列特征完成等角度分布，叶片边缘做了微小的倒角处理，渲染时为其赋予了半哑光的红色树脂材质，在光照下呈现出清晰的轮廓层次；黄色拨轮则采用了偏心块状构型，在重力作用下可绕固定轴往复摆动，进而拨动红色从动轮实现单向间歇转动，完美还原了重力驱动下接触传动的运动特性。整个设计的核心思路是通过极简的结构组合，验证重力势能向转动动能的转化过程，以及接触式摩擦传动的运动规律，建模过程中反复调整了拨轮的偏心距、从动轮的叶片角度、支撑座的倾斜角度等参数，确保在无额外动力输入的情况下，结构可依靠自身重力完成连贯的传动动作；渲染阶段采用了柔和的漫反射光照方案，添加了柔和的地面阴影来突出结构的空间立体感，没有添加多余的装饰元素，让观者可以清晰观察到每个部件的形态与装配关系。该结构可作为力学原理教学的演示模型，帮助理解重力驱动、接触传动、间歇运动等基础机械原理，也可作为创意机械装置的原型参考，为低功耗传动结构设计提供思路。
