双工位齿轮联动冲压执行机构模型

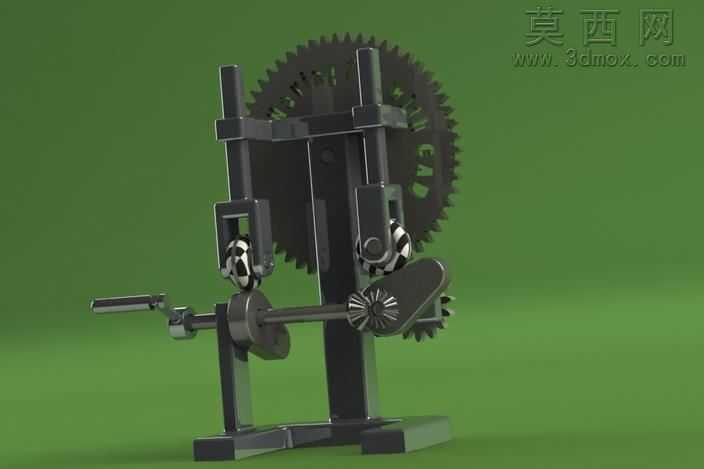

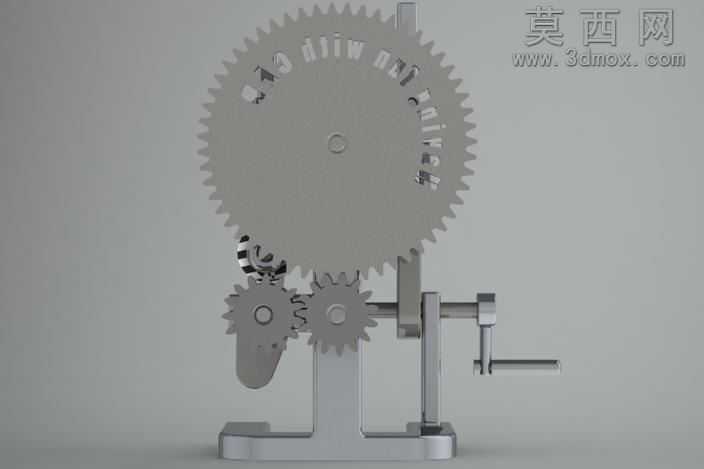

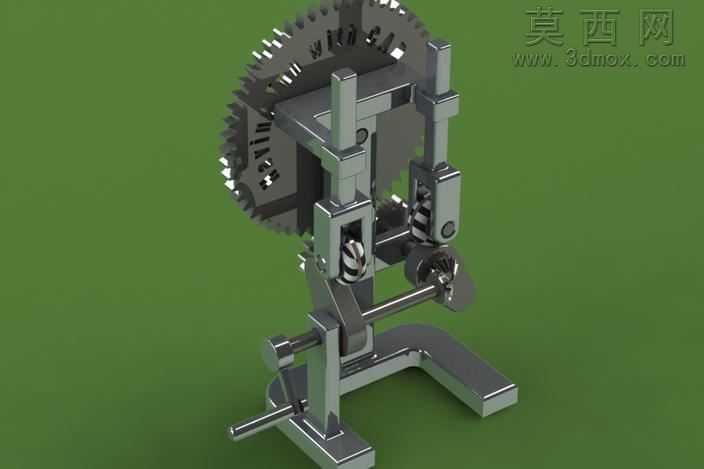

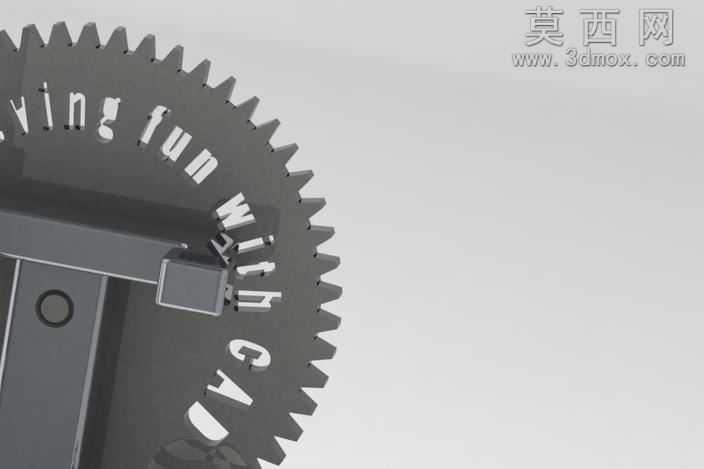

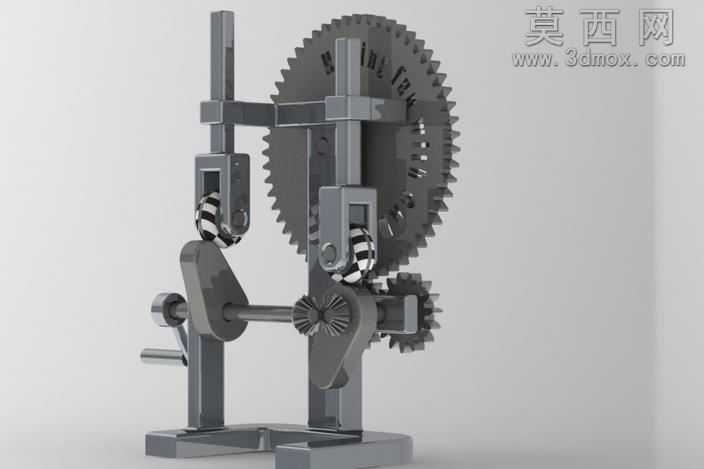

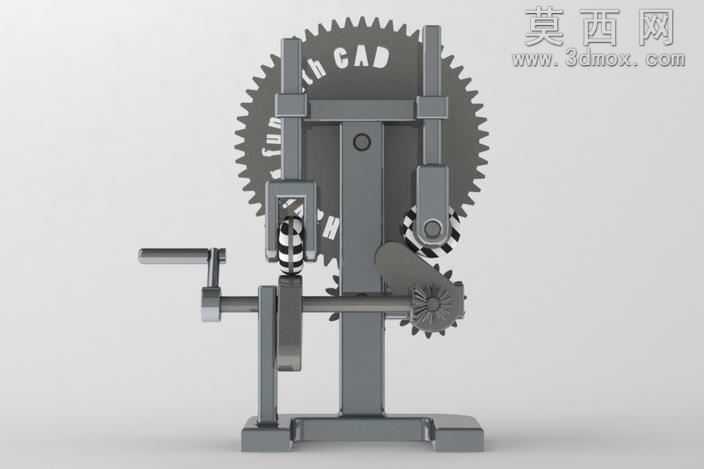

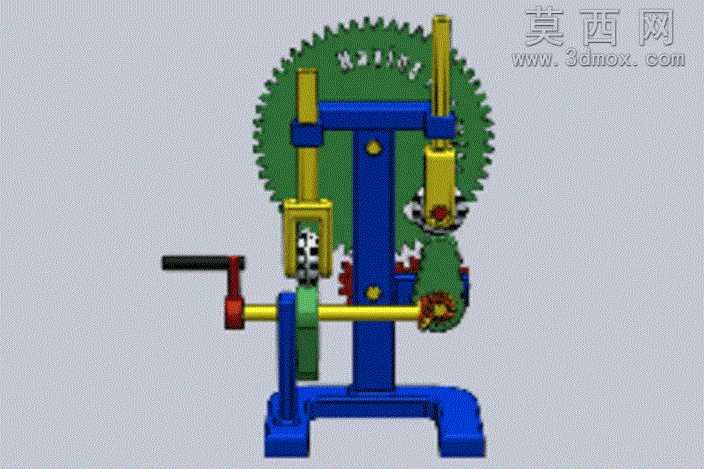

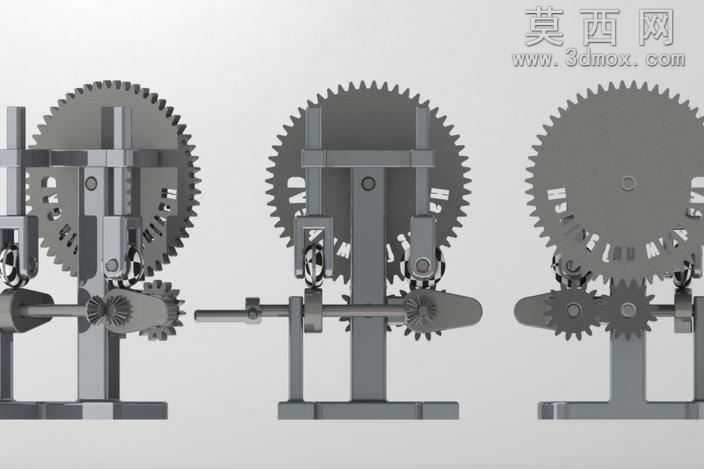

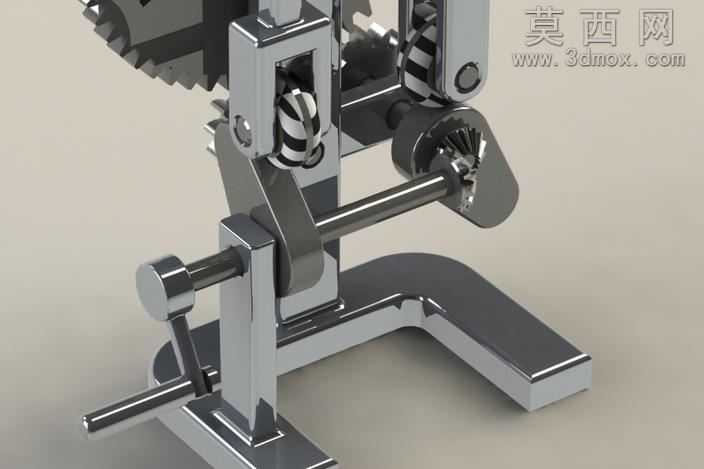

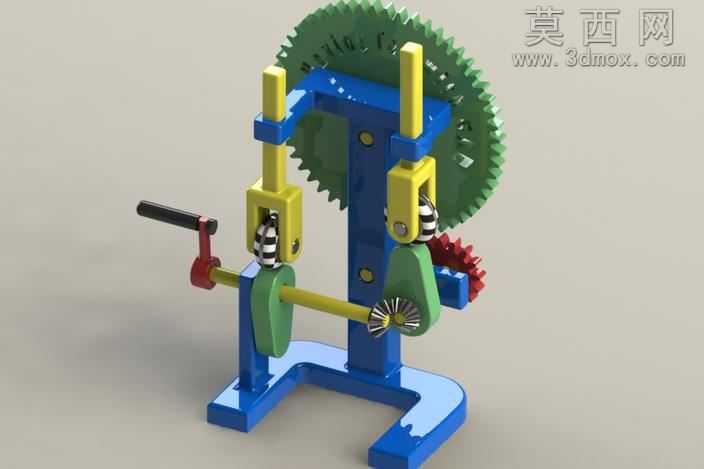

本作品为手动驱动的齿轮联动双工位执行机构三维模型，整体采用立式框架式支撑结构，以SolidWorks完成全参数化建模，各零部件间配合关系完整，可直接用于运动仿真验证机构运行逻辑。建模过程中首先搭建蓝色立式支撑底座与立柱框架，确定整体安装基准面，保证各传动部件的同轴度与安装位置精度；随后构建核心传动链路：底部横向输入轴搭配手摇曲柄作为动力输入端，轴上依次安装主动小齿轮、传动限位轮系，与上方大直径从动齿轮形成齿轮啮合传动副，建模时严格按照标准渐开线齿形绘制齿轮轮廓，保证齿面啮合无干涉，传动比匹配双工位的动作行程需求。在执行端设计上，大齿轮两侧对称布置两组竖向冲压执行组件，组件包含黄色导向套筒、冲压执行杆、复位弹性结构与冲压工作头，导向套筒与蓝色框架采用刚性连接，保证执行杆往复运动的直线度，避免动作过程中出现卡滞；齿轮端面设计有偏心驱动结构，可将齿轮的旋转运动转化为两侧执行杆的交替上下往复冲压动作，实现单动力输入下的双工位顺序作业。材质与渲染层面，为区分不同功能部件赋予差异化材质：支撑框架与底座采用哑光蓝色工程塑料材质模拟机架喷涂效果，传动齿轮采用深绿色金属漆材质凸显传动部件质感，手摇曲柄、轴类零件采用亮面金属材质体现机加工金属件光泽，导向套筒、执行杆采用明黄色工程塑料材质区分功能模块，冲压头、啮合齿面等关键受力部位添加轻微磨损质感提升模型真实感，整体渲染采用均匀漫反射光照，清晰展现各部件的装配关系与结构细节。设计思路上以直观演示齿轮传动的运动转换逻辑为核心，简化了冗余的外壳防护结构，将内部传动链路完全外露，方便学习者清晰观察从手摇输入到齿轮啮合、再到偏心结构驱动执行件往复运动的完整动力传递过程，各运动副均添加了正确的配合约束，可直接拖动曲柄实现全机构的联动运动演示，无结构干涉、无运动死点，既可以作为机械原理教学的演示教具模型，也可作为小型手动冲压设备的原理验证原型，为同类双工位联动执行机构的设计提供直观的结构参考。
