桌面级木工数控雕刻机整机结构设计

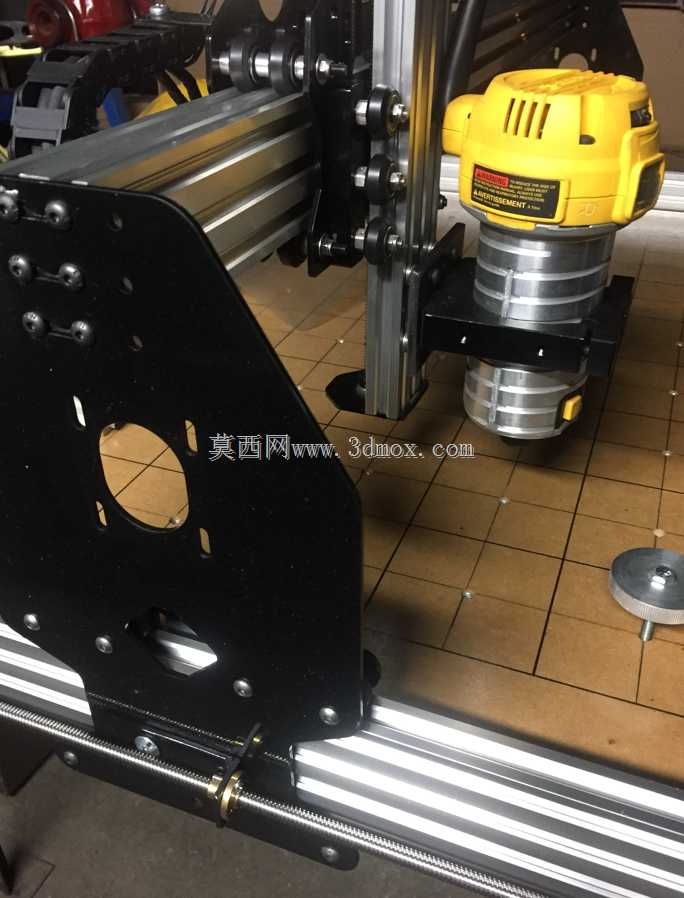

　　这套小型龙门式木工数控加工设备，主要面向个人工坊、教学实训、小件木制品打样以及轻型板材开槽裁切场景，整机采用开放式铝型材框架搭建，没有设置全封闭防护外罩，操作人员可以从正面、侧面直接观察刀具切削状态，也方便在加工过程中清理木屑、调整工件装夹位置。设备的加工执行端搭载手持修边机作为切削主轴，主轴通过专用转接板固定在Z轴滑台上，输出端朝下正对工作台面，可装夹不同直径的木工铣刀，完成板材轮廓切割、平面浮雕、开槽打孔、修边倒角等工序，针对密度板、实木薄片、亚克力、软塑料这类低硬度材料加工适配性较好。

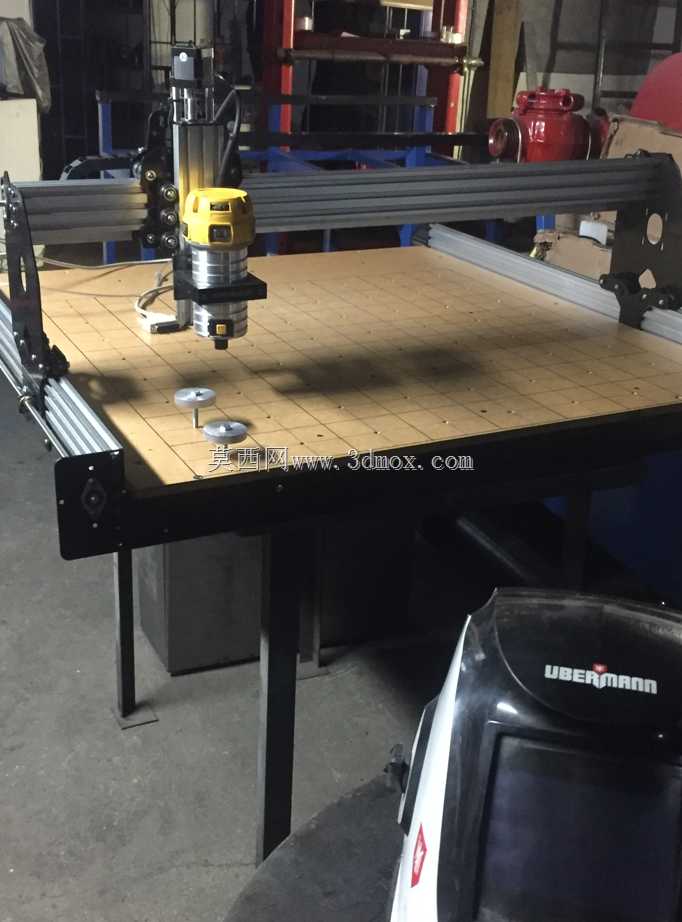

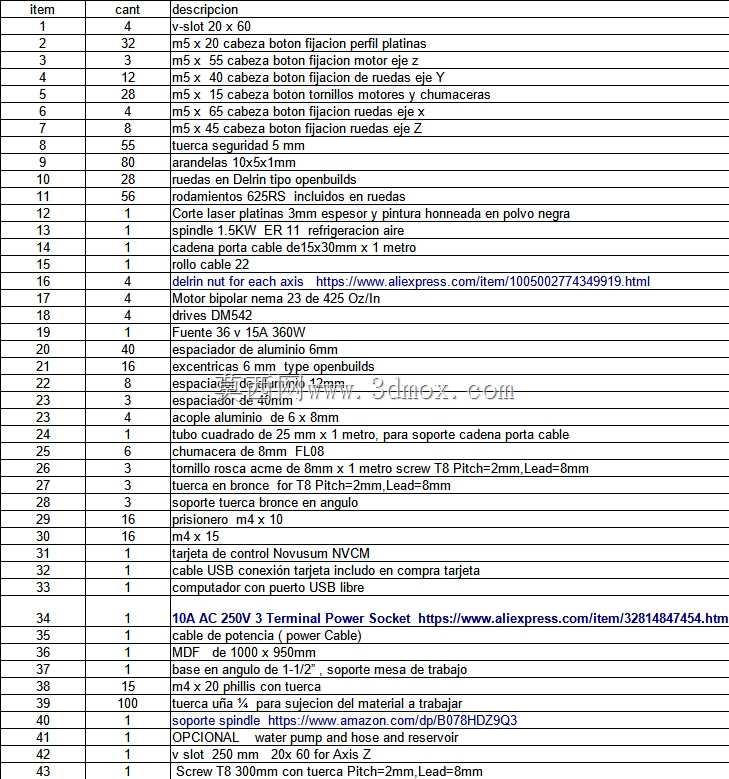

　　运动布局采用经典的龙门移动式结构，X轴横梁跨设在两侧纵向导轨之上，Y轴传动组件沿机架长度方向布置，带动整个龙门做前后进给，Z轴滑座挂载在横梁的横向导轨上完成左右走刀，主轴滑台沿竖直方向实现升降进刀，三个轴的导向件均选用标准铝型材配套的直线滚轮导轨，配合T型丝杠传递进给动力，传动间隙小，低速走刀平稳，拆装维护时不需要专用工装即可更换滚轮与锁紧件。机架主体全部采用工业标准铝型材拼装，连接位置采用内置角件与螺栓锁紧，型材槽道同时预留了走线、安装限位开关、挂载除尘管路的空间，整机底部的型材框架围成平整的工件放置区，台面可根据加工需求铺放密度板垫板或者加装T型槽夹具，工件装夹边界覆盖800毫米乘800毫米的方形加工区域，Z轴方向的有效升降行程满足常规木工铣削的进刀深度要求。

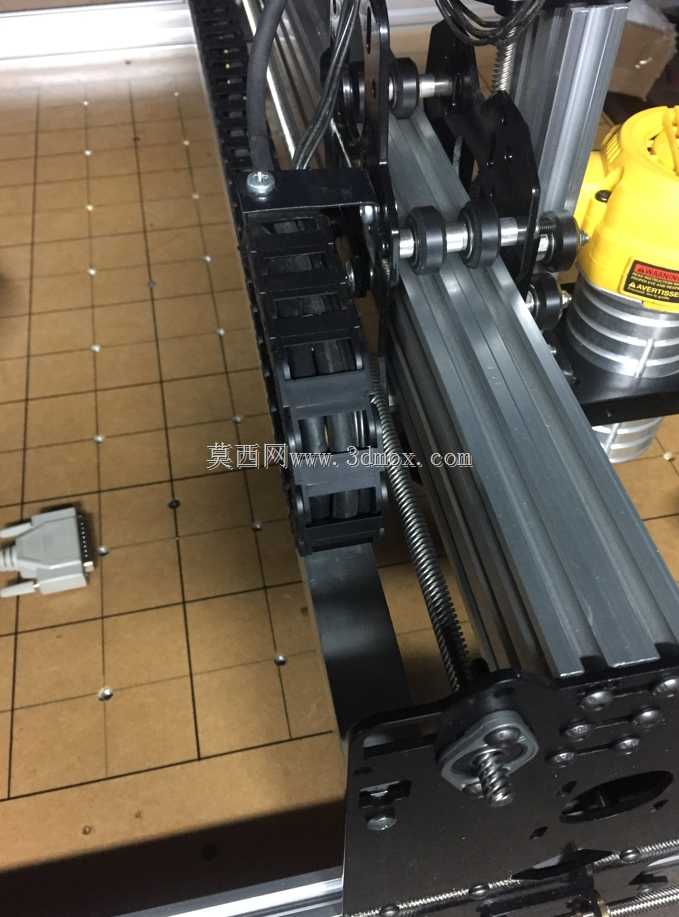

　　结构设计阶段优先兼顾了零件的可加工性与装配容错性，所有钣金安装板都预留了长条形调节孔，装配时可以微调导轨平行度、主轴垂直度以及传动带张紧力度，避免单件加工误差累积导致运动卡滞。主轴安装位周边预留了散热空间，黄色的修边机本体外壳直接外露，长时间连续切削时空气可自然流通带走电机热量，主轴电源线沿横梁拖链排布，随轴运动过程中不会与运动部件发生剐蹭。设备的横向、纵向行程两端都设置了机械限位结构，防止程序出错时滑座冲出导轨，机架底部的型材横梁承担整机承重，放置在普通工作台面上即可保持刚性，不需要额外浇筑地基，针对小批量非标木作加工、创客项目制作、数控操作实训都能提供稳定的运动支撑，三维建模过程中完整还原了型材拼接关系、主轴安装姿态、导轨丝杠配合位置，可直接用于装配校验、运动行程校核与自制件出图参考。
