175mm低噪后向离心风机结构设计

　　在洁净通风、机柜散热、新风系统这类对气流稳定性与运行噪音有明确要求的场景里，后向弯曲叶片的离心风机一直是结构选型阶段的优先选项，这款直径175毫米的后向离心风机，就是针对小空间空气循环需求开发的专用通风部件。从实际工程落地的角度看，这类风机的核心优势在于后向叶片的气动特性：气流沿叶片流出时的动压转化效率更高，相同风量下的运行转速更低，对应的气动噪音也能控制在更友好的区间，尤其适合安装在人员常驻区域的通风设备内部，比如商用新风主机、精密机柜散热风道、小型空气处理单元这类场景，不会因为风机运行的高频噪音影响周边环境。

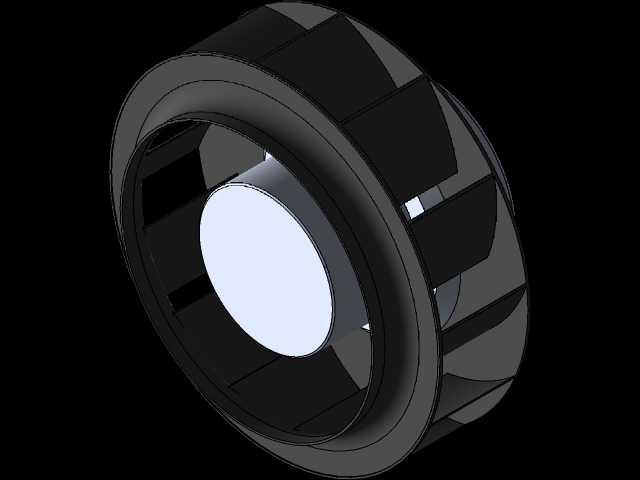

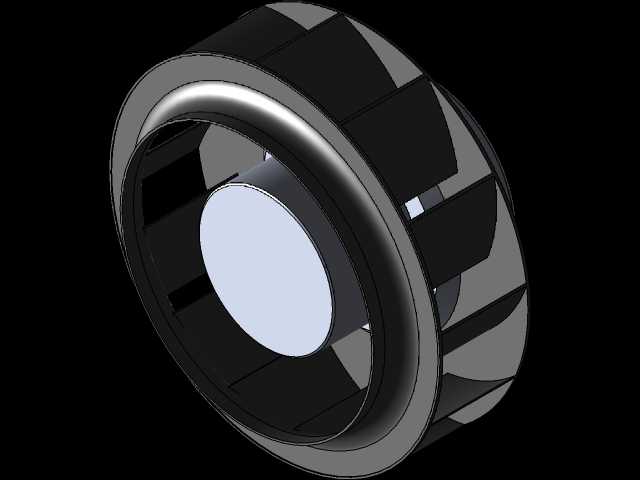

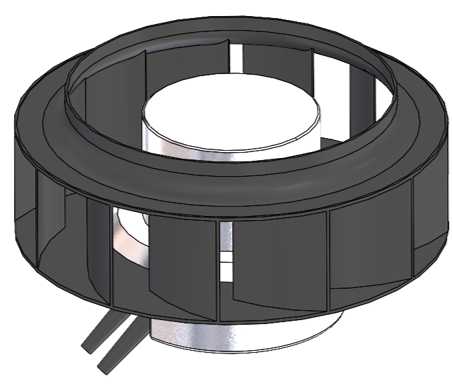

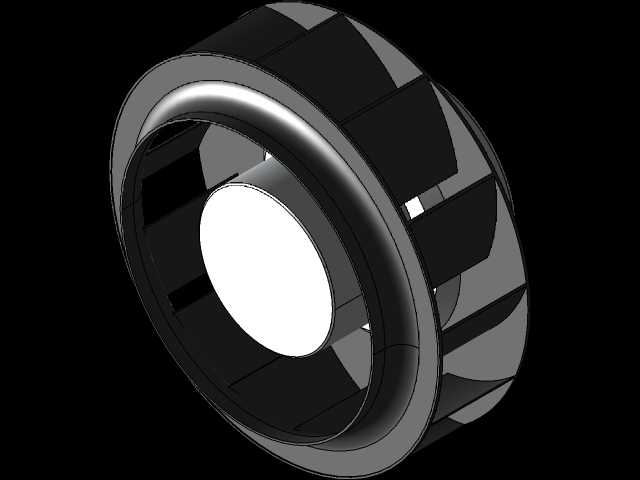

　　从结构设计思路上看，这款风机采用了无蜗壳的后向叶轮直驱结构，叶轮部分的叶片采用等宽后弯设计，叶片型线经过气动优化，进风侧做了圆弧导边处理，减少气流进入叶道时的冲击损失，叶轮的轮盖与轮盘采用一体化的圆弧过渡结构，避免直角结构带来的气流涡流，同时也能提升叶轮整体的结构强度，在长期高速旋转时减少结构形变带来的动平衡偏差。中间的电机安装位采用下沉式设计，电机主体嵌入叶轮内部的空腔，大幅压缩了风机整体的轴向安装尺寸，对于安装空间紧张的紧凑型设备来说，这种结构能有效减少整机的体积冗余，不需要额外预留电机的轴向安装空间。

　　在安装边界的设计上，这款风机的进风口为中心轴向进风结构，出风口为叶轮径向周向出风，安装时只需要保证进风侧预留不小于30毫米的无遮挡进风空间，避免进风阻力过大导致风量衰减，出风侧可以直接对接设备的风道腔体，不需要额外加装集风器结构，叶轮本身的轮盖已经做了集流导向的型面设计，能减少进风端的气流泄漏。叶轮的叶片数量经过匹配优化，在保证叶道气流流通面积的前提下，减少了叶片通过频率带来的离散噪音，叶片与轮盘、轮盖的连接位置做了圆角过渡，既可以减少焊接/注塑成型时的应力集中，也能避免直角位置的气流分离带来的宽频噪音。

　　从实际使用的功能特性来看，这款风机适配240V供电工况，运行时的气流方向为轴向进风、径向甩出，能在较小的体积下提供稳定的静压输出，克服风道内的滤网、换热片等部件带来的风阻，保证空气循环系统的风量稳定。在结构建模的过程中，叶轮的动平衡校准是核心环节，建模时需要严格保证每个叶片的型面一致性，轮盘与电机安装座的同轴度公差需要控制在0.1毫米以内，避免高速旋转时出现偏心振动，长期运行时也能降低轴承的负载，提升整体的使用寿命。另外叶轮的材质选型通常匹配使用场景，普通通风场景可以采用阻燃ABS注塑成型，耐高温场景则可以采用金属钣金冲压焊接结构，建模时预留了不同材质的壁厚调整空间，不需要改动整体气动型面就能适配不同的工艺要求。

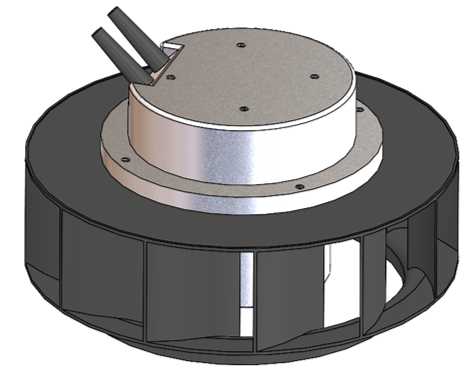

　　在设备集成的过程中，这款风机的安装固定位设计在电机端的安装法兰上，法兰上预留了标准化的安装孔位，对接常规的风机安装支架不需要额外做孔位适配，出线位置从电机侧端盖引出，避开了叶轮的旋转区域，不会出现线缆剐蹭叶轮的风险。对于结构设计从业者来说，这类后向离心风机的建模核心在于叶片型线的准确还原，以及整体安装尺寸的精准匹配，既要保证气动性能不因为建模偏差出现损失，也要保证安装边界与设备内部的结构不发生干涉，在做风道匹配设计时，还可以根据实际的风阻需求调整叶轮的转速匹配，不需要改动叶轮的机械结构就能覆盖一定范围的风量风压需求，适配不同的空气循环系统设计要求。
