激光雕刻用旋转夹持滚筒装置

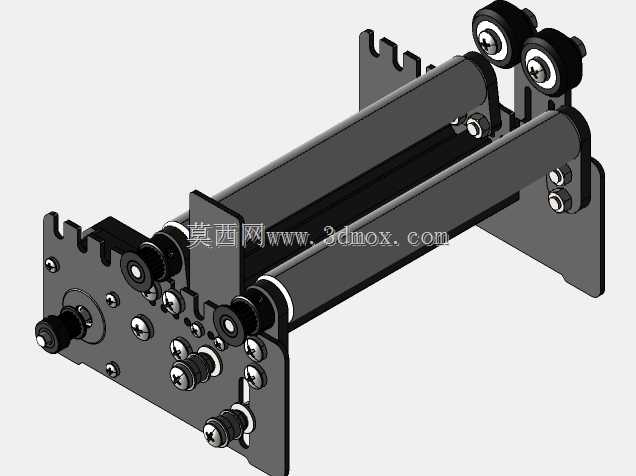

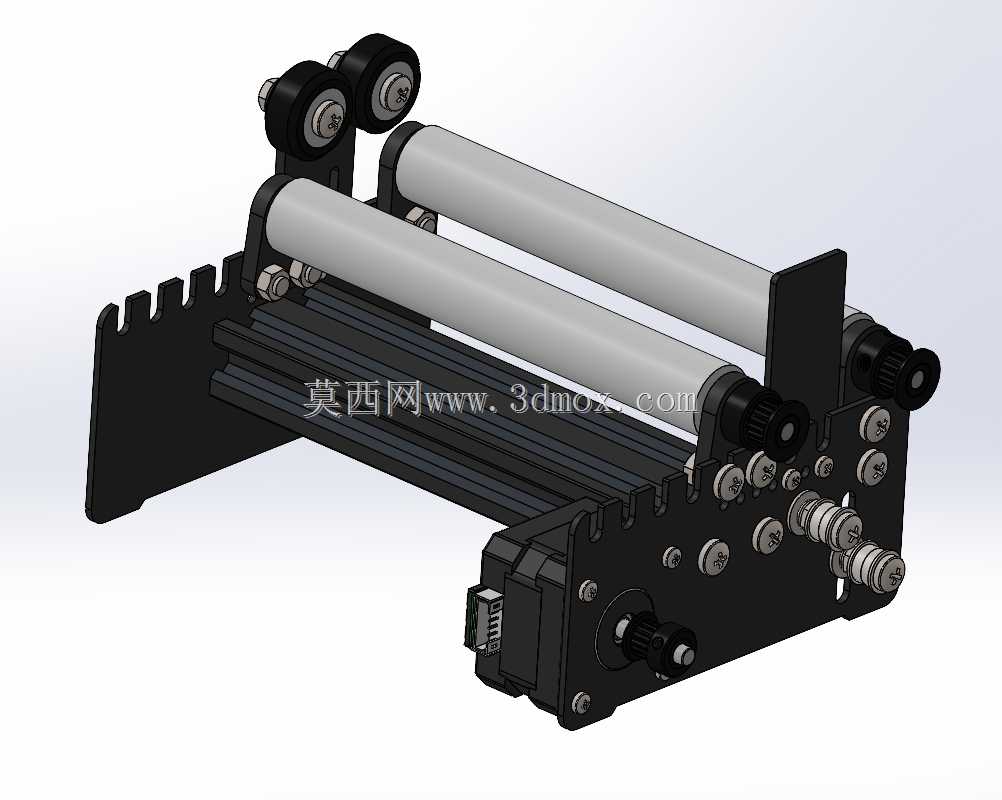

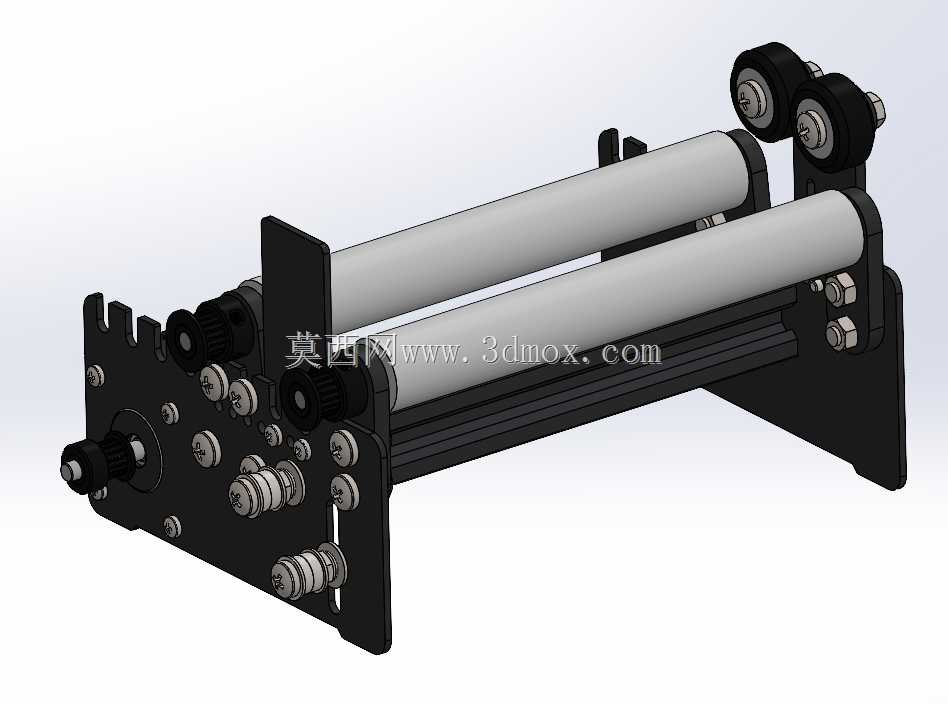

　　这款旋转滚筒装置主要配套桌面级激光加工设备使用，针对柱面、曲面类工件的激光雕刻、打标作业设计，解决常规平面加工平台无法适配回转类工件连续加工的痛点，常见应用场景涵盖小型工艺礼品加工、五金配件表面标识制作、个性化定制文创产品生产等领域，可适配不同直径的圆柱、类圆柱工件，实现工件周向匀速回转，配合激光头的轴向移动完成整周曲面的连续图案、文字雕刻作业。从结构设计来看，装置采用双平行托辊作为工件承载主体，托辊表面做防滑处理，避免工件回转过程中出现打滑偏移，保证雕刻图案的位置精度与线条连续性；一侧设置可调式压紧轮组，压紧轮的高度、压紧力可根据工件直径、材质进行调整，既能够保证工件回转过程中无轴向窜动，也不会因压力过大导致薄壁工件变形。

　　驱动端采用同步传动结构，保证两根托辊的转速完全同步，避免工件出现线速度差导致的雕刻错位，传动部件做隐藏式布局，加工过程中产生的碎屑、粉尘不会进入传动区域，降低日常维护的频次。安装边界方面，装置整体采用板式支撑结构，两侧立板为主要受力部件，底部预留标准安装孔位，可直接固定在主流桌面激光设备的加工平台上，无需额外改造原有设备结构；整体宽度适配常规小幅面激光设备的加工幅面，长度方向可根据加工工件的长度做一定范围的调整，兼容长度在300mm以内、直径在10mm到100mm区间的各类柱形工件，覆盖绝大多数日常小型柱面加工的需求。设计过程中充分考虑了不同材质工件的适配性，托辊与压紧轮均采用非金属耐磨材质，接触工件表面时不会划伤工件已加工表面，

　　同时具备一定的阻尼特性，保证回转过程平稳无冲击；调节结构采用手拧式紧固件，操作人员无需额外工具即可快速完成工件更换、参数调整，适配小批量多品种的加工场景。装置的回转支撑部位采用标准深沟球轴承，回转阻力小，长时间运行无明显卡顿，转速可匹配激光设备的加工功率、雕刻速度做对应调整，保证不同材质加工时的线速度匹配，避免出现雕刻深度不均、线条糊边等问题。从实际使用角度出发，该装置无需额外独立控制单元，可直接对接原有激光设备的控制信号，实现与激光头运动的同步联动，安装调试门槛低，结构件多采用标准件与板材加工件组合，加工制造成本可控，后期维护更换配件便捷。
