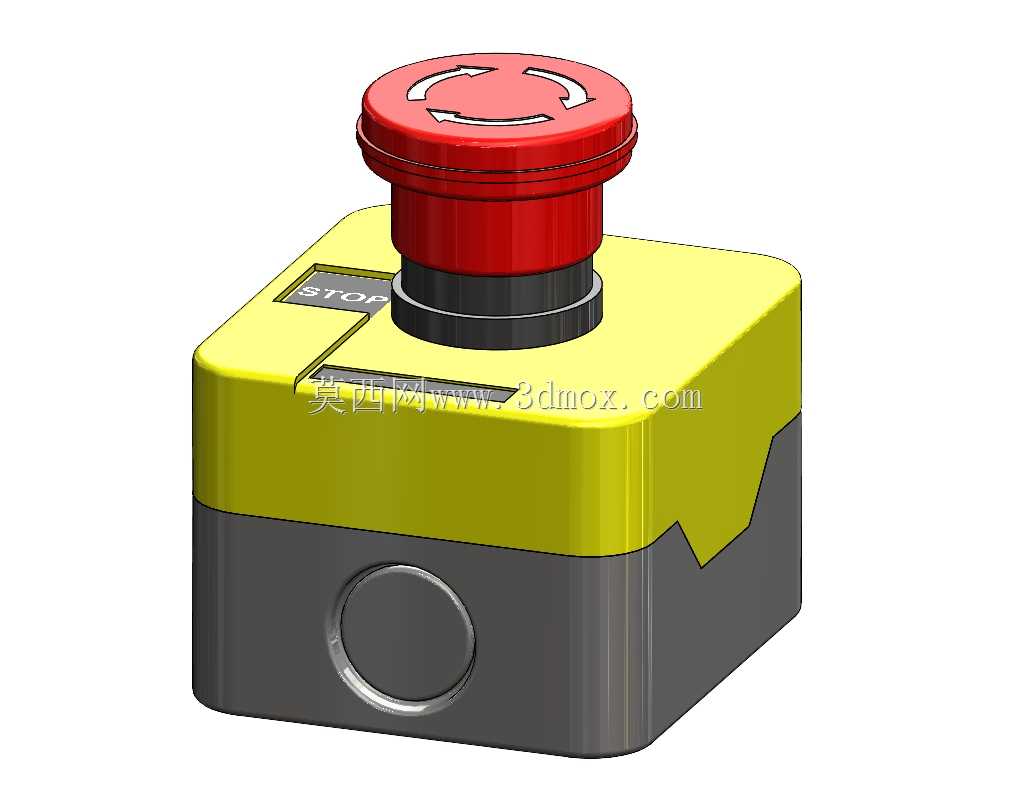

22mm安装口径急停按钮控制盒结构

　　这款22mm口径的急停按钮控制盒，是工业设备安全回路里最常见的强制断开元件，但凡涉及人员操作的生产设备、输送线、加工工位，都必须在操作人员易触及的位置配置这类急停装置，用来在突发状况下第一时间切断设备动力回路，避免机械伤害、设备碰撞等事故扩大。从结构设计来看，控制盒采用上下分壳的方正造型，边角做了圆弧过渡处理，既避免安装使用过程中锐边划伤操作人员，也能在车间多尘、有少量切削液飞溅的环境下减少积灰积液，盒体下部预留的圆形出线孔，刚好适配常规的设备布线护套，走线时可以直接从设备台面下方穿线接入，不用额外做弯折处理。顶部的急停按钮采用红色蘑菇头设计，按钮表面模压了旋转复位的箭头标识，操作时按下即可触发常闭触点断开，切断设备的安全回路，

　　复位时只需按照箭头方向旋转按钮头部即可弹起恢复，这种设计完全符合工业安全控件的操作逻辑，即使是未经过多培训的现场人员，在紧急状态下也能快速识别操作。安装边界上，这款控制盒适配行业通用的22mm标准安装开孔，不管是直接固定在设备台面、操作面板侧面，还是搭配支架安装在生产线护栏旁，都能和现有开孔尺寸兼容，不需要额外扩孔或者定制转接板，盒体的方正底座在安装时可以紧贴安装面，不会出现歪斜晃动的情况，按钮头部高出盒体的高度刚好满足手掌拍击的操作行程，不会因为突出过多被意外磕碰触发，也不会因为高度不足导致紧急情况下拍按不到位。从功能特性来说，这类急停控制盒自带独立的防护外壳，不需要额外搭配按钮盒就能直接使用，

　　内部预留的触点安装空间可以根据需求适配1开1闭或者2闭的触点模块，满足不同设备的安全回路接线需求，盒体的黄灰分色设计也符合工业安全色的识别规范，黄色的上壳部分在车间复杂的设备配色里辨识度极高，操作人员在工位上可以快速定位急停位置，灰色的下壳耐脏性更好，长期使用不会因为车间油污、粉尘附着显得过于陈旧。设计过程中重点考虑了现场操作的实际工况，蘑菇头按钮的直径足够大，即使操作人员佩戴劳保手套也能顺利拍按触发，按钮的按压力度设置在合理区间，既不会因为震动导致误触发，也不会因为按压力度过大导致紧急情况下无法顺利按下，盒体的壁厚满足常规工业环境的抗冲击要求，即使被小件工具意外磕碰也不会出现开裂破损的情况，出线孔的位置设置在盒体侧面下部，布线完成后线缆自然下垂，不会因为线缆拉扯导致接线端子松动，整体结构完全围绕工业现场的实际使用需求搭建，没有多余的装饰性结构，每一处造型都服务于安装、操作、维护的实际工程需求。
