船舶甲板可调式圆形通风口结构设计

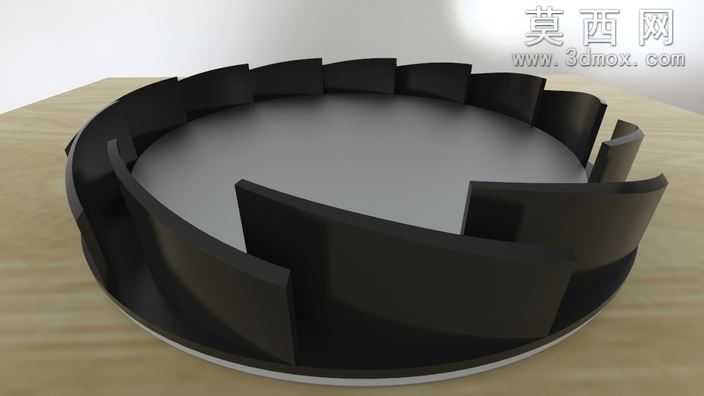

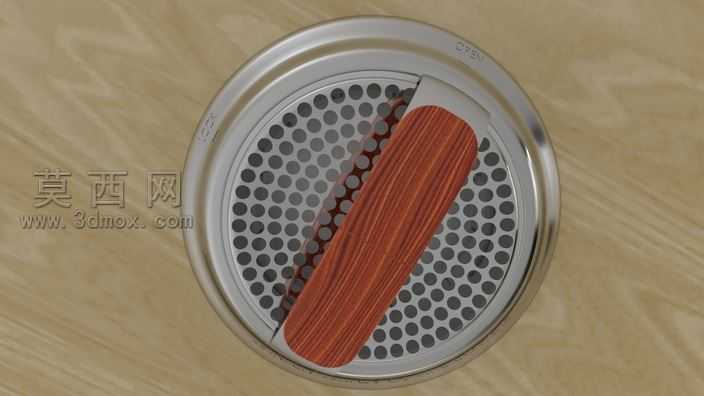

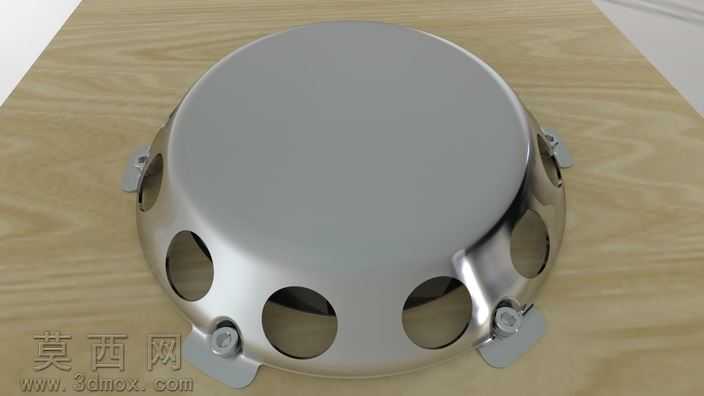

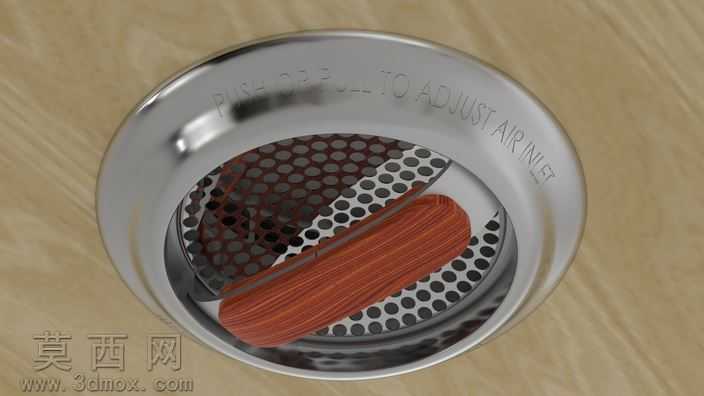

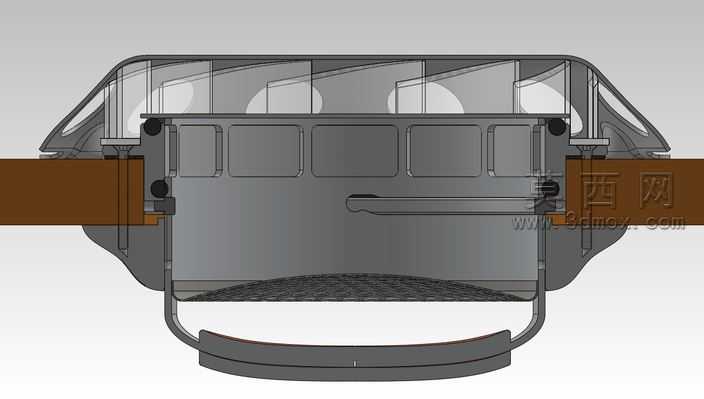

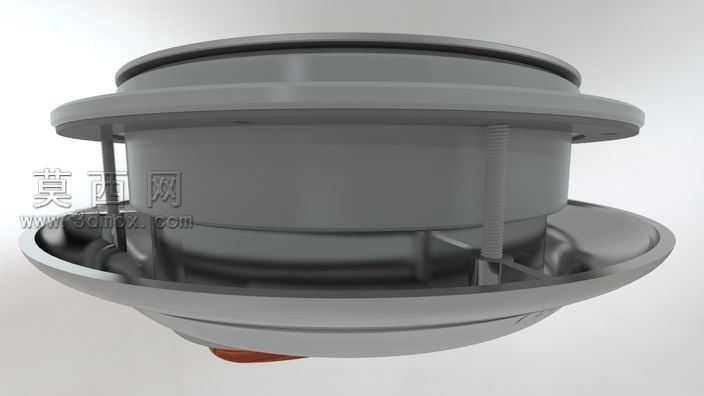

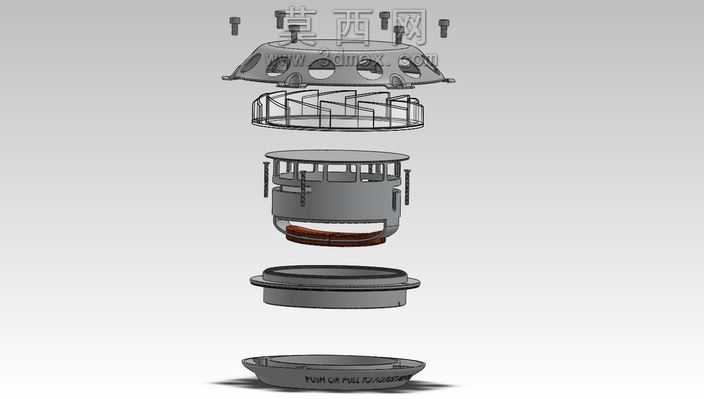

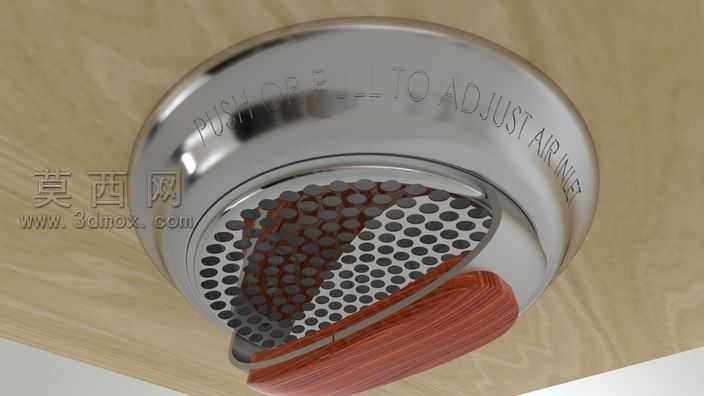

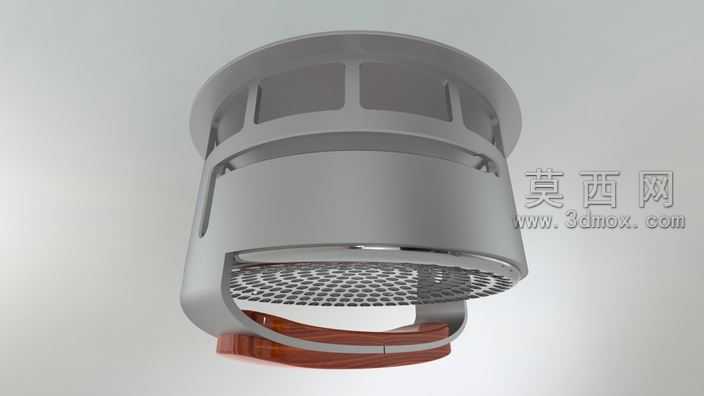

本作品为船舶甲板专用通风口的三维参数化建模成果，建模阶段采用全参数化草图驱动特征生成，先绘制通风口底座的安装基准轮廓，通过拉伸、切除特征构建与甲板贴合的安装法兰结构，法兰边缘预留均匀分布的安装孔位，适配船舶甲板的标准安装间距。外盖部分采用曲面建模方式构建圆弧过渡的流线型轮廓，曲面曲率经过反复调整，确保外盖表面无尖锐棱角，避免船舶航行过程中绳索勾挂，同时降低海风直吹产生的风阻与异响。外盖表面的操作提示文字采用包覆特征生成，凹陷深度控制在0.2mm，既保证标识清晰可辨，又不会破坏外盖的整体密封性能。内部通风网板采用阵列特征生成均匀排布的圆形通风孔，孔位间距经过通风量仿真校验，在保证通风效率的同时可阻挡大体积杂物、飞溅海水进入舱室内部。调节结构采用推拉式滑移设计，活动网板与固定网板的孔位可完全对齐或错位封闭，滑移轨道处添加橡胶密封件的建模特征，密封件的压缩量设置为15%，保证调节到位后可完全阻隔水流与气流倒灌，锁止位置设置有定位卡扣特征，可将调节后的通风开度完全固定，避免船舶颠簸导致通风口自行开合。渲染阶段为金属部件赋予抛光不锈钢材质，调整材质的反射粗糙度参数模拟真实金属的哑光反光效果，密封橡胶件赋予哑光红色橡胶材质，安装背景采用船舶甲板常用的防滑木纹材质，添加柔和的环境光与定向补光，突出金属部件的曲面光泽与结构细节，整体模型所有配合间隙均按照实际装配公差设置，可直接导出用于生产加工的工程图纸，也可用于船舶舱室通风系统的装配仿真验证。
