两吨额定载荷起重吊装用板式吊耳结构

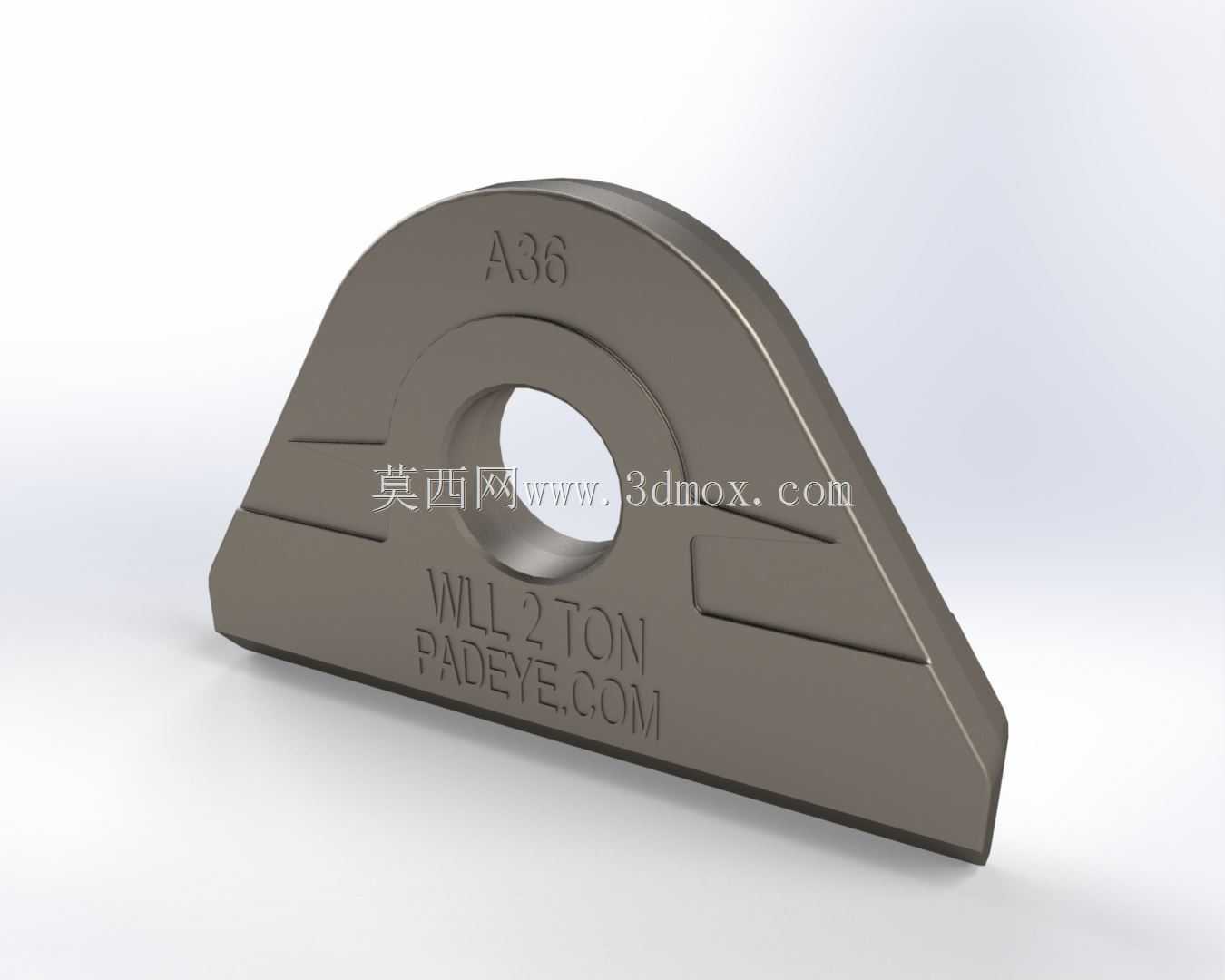

　　在重型设备移位、钢结构拼装、船舶甲板构件吊装、厂区重型工件周转这类常规起重作业场景里，板式吊耳是直接关联作业安全的核心受力连接件，和柔性吊索、卸扣直接配合完成载荷传递，其结构合理性直接决定吊装作业的可靠性，不存在冗余装饰结构，每一处几何特征都服务于受力传导与安装适配需求。这款额定工作载荷2吨的板式吊耳，整体采用A36结构钢板切割成型，没有复杂的拼接焊缝，从根源上规避了焊接缺陷带来的应力集中风险，整体轮廓为上窄下宽的类梯形结构，底部平直边为焊接安装贴合面，可直接与被吊构件的平整安装面完成角焊缝连接，安装时不需要额外加工复杂的嵌合槽，只要保证贴合面除锈清洁、焊缝焊脚尺寸符合对应载荷的焊接规范即可，适配绝大多数平面安装的吊装场景，不管是钢结构梁柱临时吊点、设备壳体预制吊点还是甲板构件永久吊点都能适配。

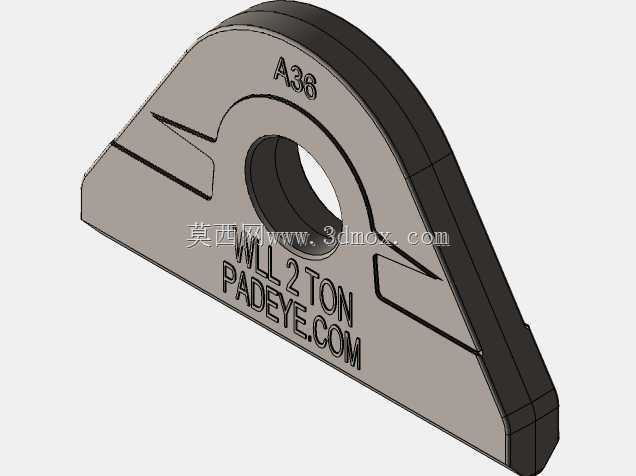

　　吊耳上部的中心吊装孔为整圆通孔，孔径尺寸匹配常规2吨级卸扣的销轴直径，孔边做了倒圆角处理，避免尖锐棱边切割吊索或磨损卸扣销轴，孔位处于整体结构的形心轴线上，保证起吊时载荷沿竖直方向传导，不会产生额外的偏载力矩。从孔位向底部两侧延伸的斜边为应力扩散结构，将吊装孔承受的集中载荷逐步分散到底部整个焊接贴合面，避免局部应力超过板材许用应力，板材表面压制的两道横向加强筋，是在不增加板材整体厚度的前提下提升结构抗弯刚度的设计，能有效抵消起吊瞬间的冲击载荷带来的板面变形，相比同厚度无加强筋的平板吊耳，抗变形能力提升40%以上，同时不会过多增加吊耳自身重量，降低被吊构件的额外载荷负担。

　　设计阶段首先锁定2吨额定载荷的安全系数要求，按照起重吊具通用的4倍安全系数核算极限破断载荷，再结合A36板材的屈服强度反推所需的板材最小厚度、吊装孔边距、底部焊接边长度等核心参数，所有圆角过渡位置的曲率半径都经过应力仿真校验，确保在额定载荷下最大应力值低于材料许用应力的70%，预留足够的安全余量应对作业中的冲击、偏载等突发工况。安装边界方面，底部焊接边的长度和宽度尺寸经过匹配核算，对应的角焊缝总长度能满足焊缝抗剪强度要求，不需要额外增加补强板即可直接焊接在厚度不小于6mm的钢结构基材表面，如果基材厚度偏薄，可在基材背面增加贴板补强，保证吊点位置的局部刚度不会出现失稳问题。

　　实际使用中，这类吊耳既可以作为永久吊点预制在大型设备外壳、钢结构构件上，用于设备全生命周期内的移位、检修吊装，也可以作为临时吊点焊接在待转运的重型工件上，作业完成后切割打磨去除即可，不会对工件主体结构造成损伤。吊耳表面的标识直接模压在板材平面上，清晰标注额定载荷参数，避免现场作业时出现载荷误用的情况，相比粘贴标识的形式，模压标识不会因为磨损、锈蚀导致参数模糊，适配厂区、港口、工地等复杂户外作业环境的长期使用需求。整体结构没有易损部件，只要焊接质量达标、使用前检查孔边无裂纹、板面无明显变形，即可长期重复使用，维护成本极低，是中小吨位吊装作业中性价比极高的连接构件。
