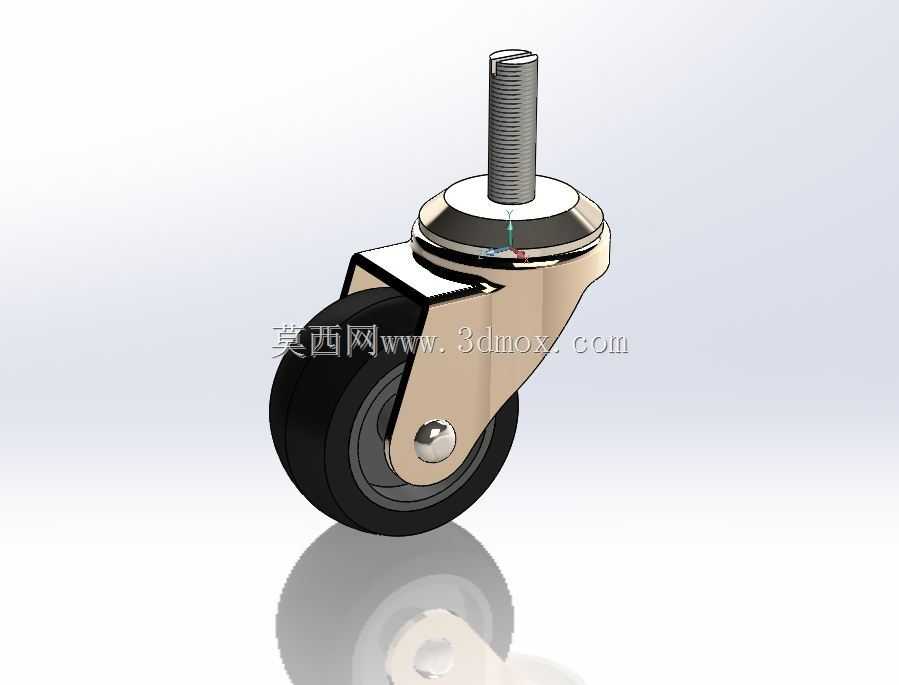

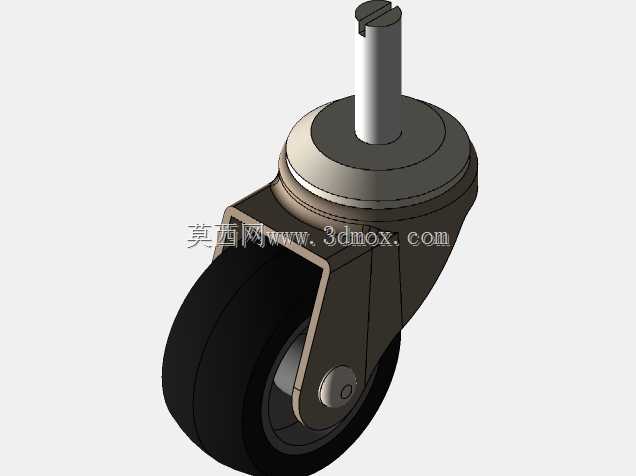

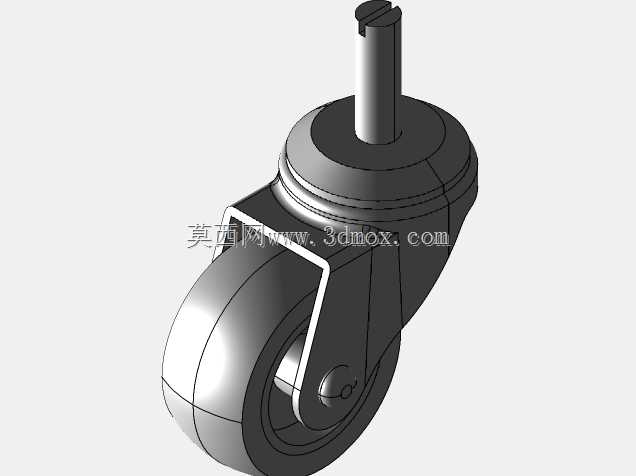

50mm丝杆型万向旋转脚轮结构

　　这款50mm规格的丝杆安装型万向脚轮，在轻型移动设备的结构设计中属于高频应用的行走支撑部件，日常选型时经常会在小型工具推车、实验室移动台架、轻型物料周转车、小型医疗辅助设备的底部支撑结构中见到它的身影。从实际使用场景来看，这类小直径脚轮的承载定位偏向轻载移动场景，单轮额定承载适配15-30kg的设备自重加负载区间，轮面采用软质耐磨橡胶材质，在环氧地坪、瓷砖地面、平整木质地板上移动时不会产生硬质轮面的刮擦异响，也不会对光洁地面造成压痕损伤，适配室内平整铺装地面的移动需求。

　　从结构设计逻辑来看，这款脚轮采用丝杆式安装结构，顶部的外螺纹安装柱可以直接穿入设备底部的安装孔位，通过螺母锁紧即可完成固定，相比平板安装型脚轮，不需要在设备底部预留较大的平板贴合面，对于管径较小的设备支腿、空间紧凑的底部安装位适配性更好，安装时不需要额外加工大面积安装平面，仅需对应螺纹规格的过孔即可完成装配，能有效压缩设备底部的安装空间占用。回转支撑部分采用内置钢珠的回转盘结构，转向时回转阻力小，推行过程中可以灵活跟随推行方向调整轮体朝向，不会出现转向卡滞、推行跑偏的问题，轮架采用冲压成型的金属支架，表面做防锈镀层处理，在常规室内湿度环境下长期使用不会出现锈蚀掉漆的问题。

　　轮体部分的尺寸边界控制较为紧凑，轮径50mm，轮宽20mm，整体安装高度从丝杆顶端到轮底的总高度控制在85mm区间，丝杆规格适配常规M10标准螺纹，安装时伸出设备底板的螺纹长度预留15mm的锁紧余量即可，不需要过长的螺纹配合段。轮轴位置采用金属铆钉铆接固定，轮体和支架之间预留0.5mm的转动间隙，既不会因为间隙过大出现轮体晃动，也不会因为间隙过小导致轮体转动卡涩，轮面的橡胶材质邵氏硬度控制在70A左右，兼顾滚动阻力和耐磨性能，日常使用中遇到地面细小颗粒、接缝时可以顺利通过，不会出现卡轮停转的情况。在做三维结构适配时，需要注意安装位的回转半径预留，以丝杆中心为圆心，38mm半径范围内不能有突出的结构件，避免脚轮回转时和设备本体结构发生干涉，同时要注意四个脚轮的安装平面度控制，避免出现单个脚轮悬空、受力不均导致的轮体过早磨损问题。
