62毫米径向接口面板式真空压力表

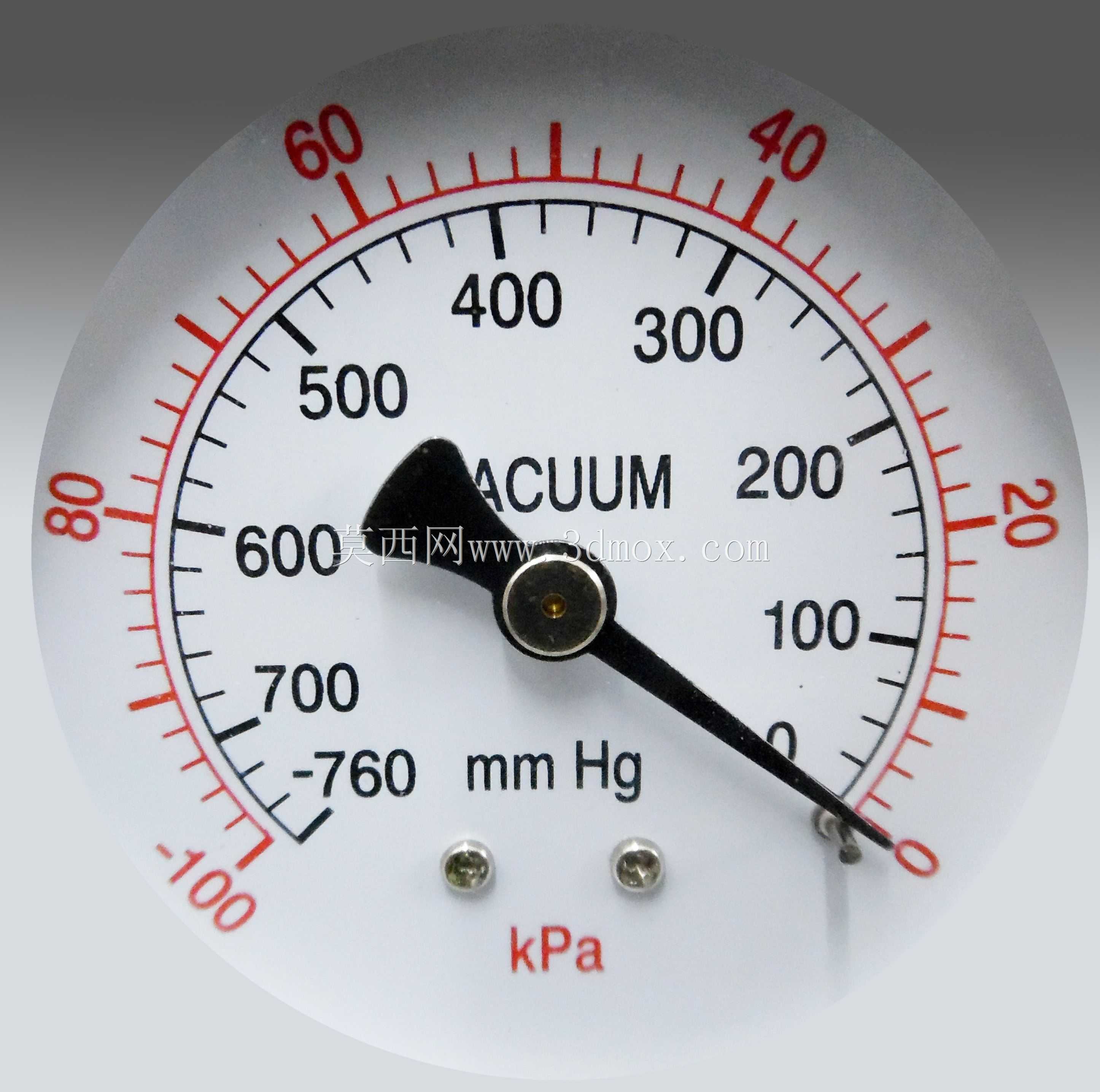

　　这款62毫米径向直出接口的面板式真空表，主要应用在真空吸附工装、小型真空包装设备、实验室真空管路、负压气源处理单元等场景中，用来实时监测系统内的负压数值，为设备运行状态判断、工艺参数管控提供直观的读数依据。从结构设计来看，该表采用轴向带边的面板安装形式，外圈法兰边预留三个对称的安装固定孔，安装时只需在设备面板上开出对应直径的通孔，将表体从面板正面嵌入后，通过法兰边的孔位用螺丝锁紧即可完成固定，安装后表体正面与设备面板齐平，既节省设备内部的安装空间，也能避免表体突出面板带来的磕碰风险，同时径向直出的气嘴从表体背部垂直伸出，可直接与设备内部的气管对接，管路走向更顺畅，减少管路弯折带来的气阻问题。表盘采用双刻度标识，

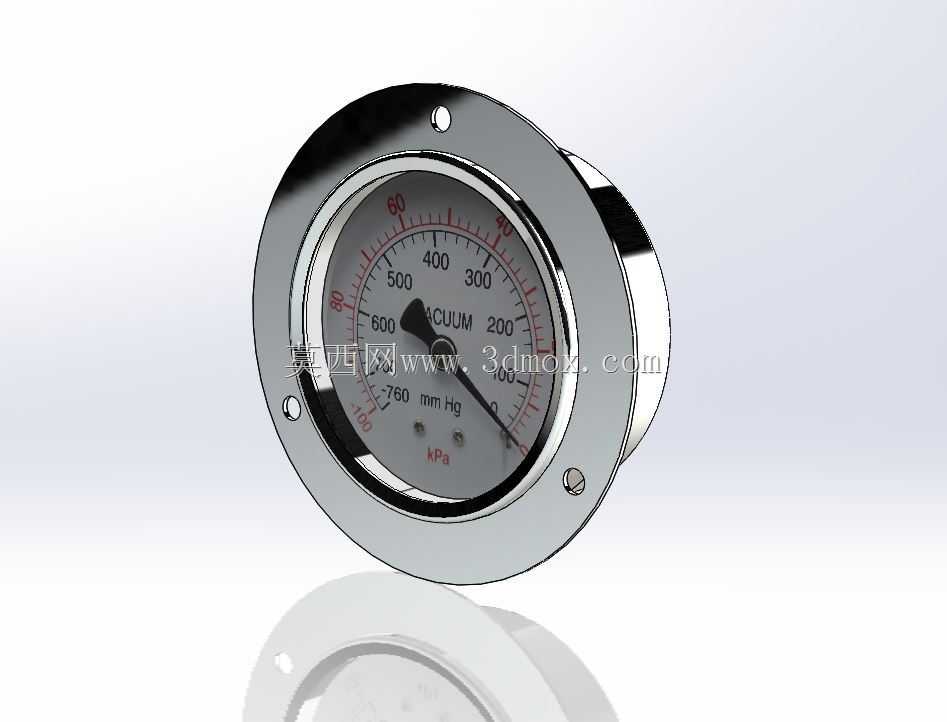

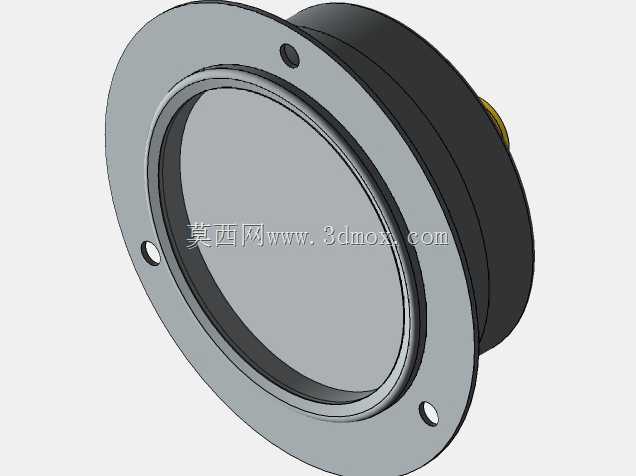

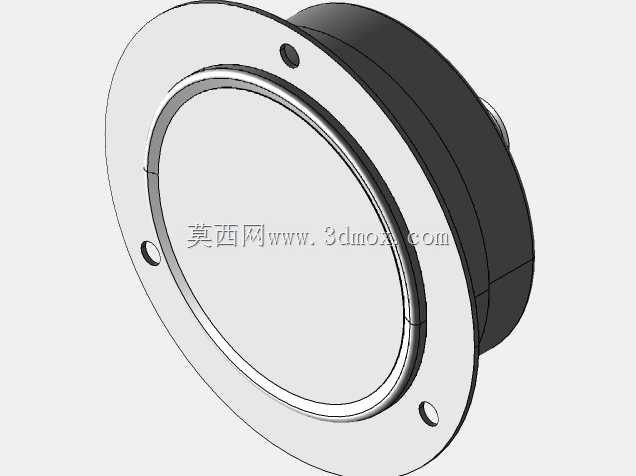

　　同时标注mmHg与kPa两种负压单位，适配不同行业的读数习惯，指针转动阻尼均匀，在设备存在小幅振动的工况下也能保持读数稳定，不会出现指针大幅晃动导致读数偏差的问题。表壳采用镀铬金属材质，表面做抛光处理，具备一定的防腐蚀、抗磕碰能力，可适配车间、实验室等多种常规工作环境，表盘表面覆盖透明防护面，既能清晰观察刻度，也能阻挡灰尘、油污接触表盘内部结构，延长仪表的使用寿命。建模过程中严格还原了实物的安装边界尺寸，表体总厚度、法兰边外径、气嘴的伸出长度与直径都按照实物比例还原，法兰边上的固定孔位置、表盘上的刻度标识、指针造型都做了精细化处理，在做设备整体装配时，可直接将该模型导入装配体，验证面板开孔尺寸、安装空间是否存在干涉，

　　也能用来做设备操作面板的可视化效果展示，提前确认仪表安装后的整体布局合理性。在实际选型应用中，这类小尺寸面板式真空表多用于对安装空间有严格限制的中小型设备上，相比不带边的径向安装真空表，面板安装形式的密封性能更好，可避免设备内部的灰尘、水汽通过安装缝隙进入表盘内部，同时正面齐平的安装形式也更便于操作人员在设备正面直接读取数值，不需要侧身观察设备侧面的仪表，日常巡检的效率更高。
