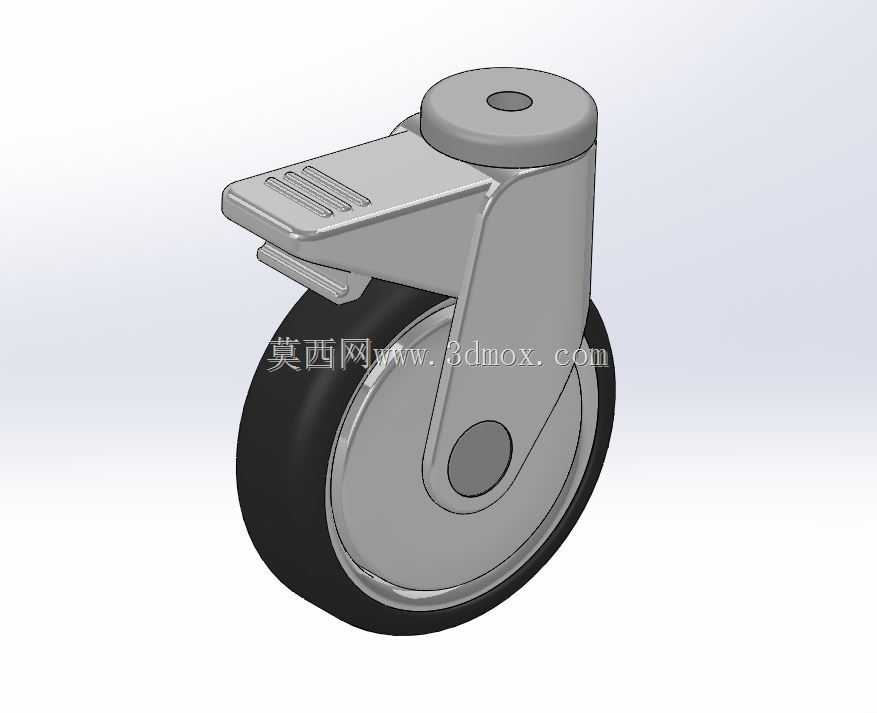

带刹车100mm规格工业万向脚轮结构

　　这款100mm规格的带刹车万向脚轮，是工业移动支撑场景中应用极广的通用五金部件，常见于轻型设备机架、医用推车、仓储周转车、工业操作台、小型工装夹具台的底部支撑结构，承担设备整体承重与灵活转向的核心功能。从结构设计逻辑来看，该脚轮采用单轮侧置支架的经典布局，顶部为圆形安装基座，可通过螺栓固定或插杆嵌入的方式与设备底部安装位连接，基座内置回转支撑结构，可实现360度水平方向自由旋转，满足设备任意方向的移动转向需求。支架部分采用一体冲压成型的金属结构，弯折处做了圆弧过渡处理，既避免应力集中导致的支架断裂风险，也能在承重时均匀分散载荷，不会出现局部应力过大造成的结构变形。轮体部分采用软质橡胶外圈搭配硬质轮毂的复合结构，橡胶外圈厚度充足，

　　移动过程中可有效吸收地面不平整带来的震动，降低设备移动时的噪音，同时橡胶材质与地面的摩擦力充足，不会在光滑地坪上出现打滑问题，硬质轮毂则承担轮体的径向载荷，通过中心销轴与支架连接，转动阻力小，长期使用也不会出现轮体松旷的问题。脚轮自带的刹车拨片设置在支架前侧，拨片表面做了防滑齿纹结构，操作人员无需弯腰借助工具，用脚尖踩踏即可触发刹车，刹车触发后会同时锁定轮体转动与支架回转自由度，确保设备停靠在指定位置时不会出现滑移或意外转向，拨片复位也仅需脚尖向上挑动即可完成，操作十分便捷。从安装边界来看，该脚轮总高度适配常规轻型设备的底部安装空间，顶部安装基座的安装孔位符合通用脚轮安装尺寸标准，

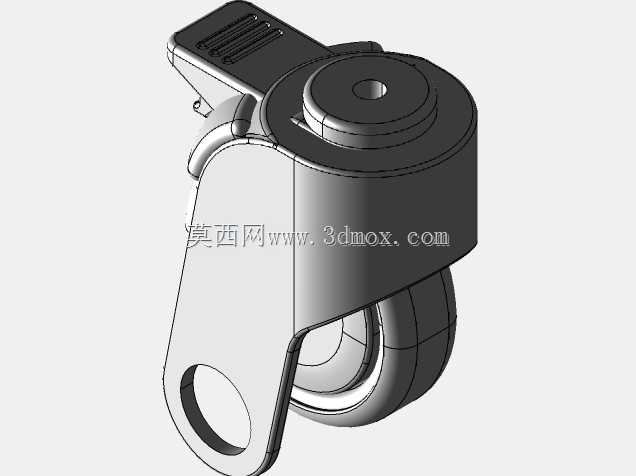

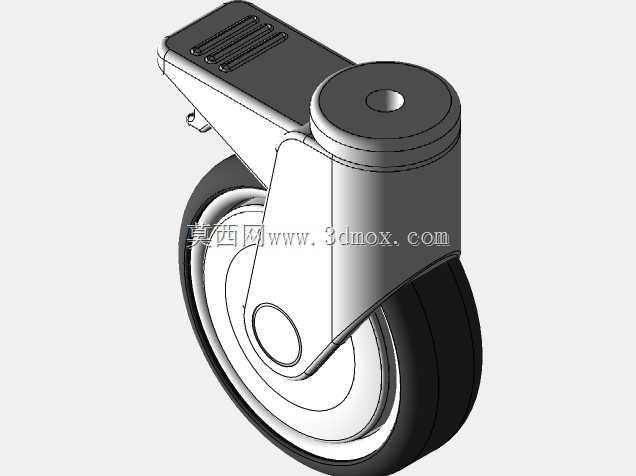

　　无需对设备底部安装位做额外改孔加工即可直接替换同规格脚轮，轮体转动时的外廓边界不会超出支架投影范围，安装时无需额外预留轮体摆动的避让空间，单轮承重覆盖轻型设备的常规载荷需求，适配多数室内场景的地坪条件，不会对环氧地坪、PVC地坪等工业常用地面造成压痕或刮损。建模过程中对支架的弯折圆角、刹车拨片的铰接间隙、轮体与支架的配合间隙都做了还原，可直接用于设备整机装配的干涉检查，也可作为脚轮选型阶段的结构参考，帮助设计人员快速确认安装空间匹配度，避免选型阶段出现尺寸错配的问题。
