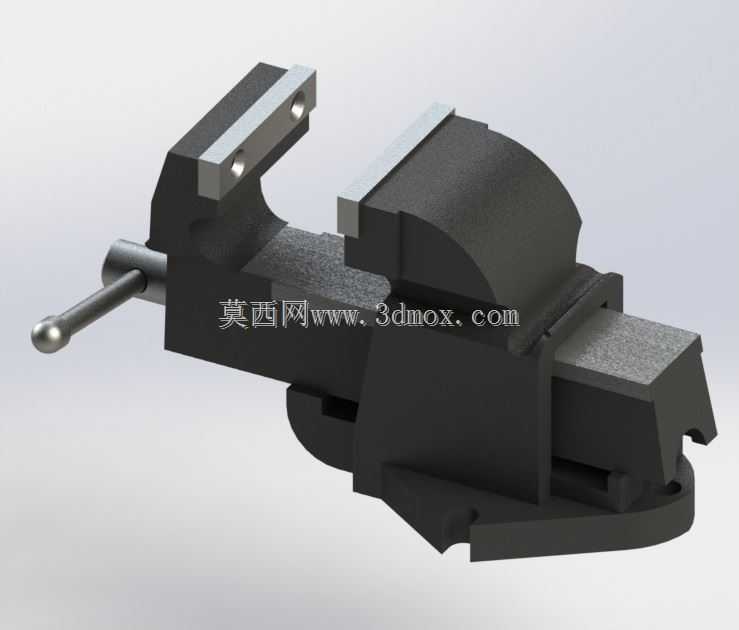

工业级固定式台虎钳夹持工装结构

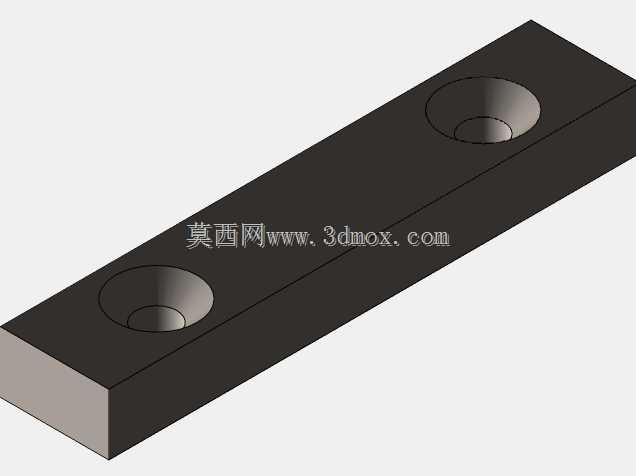

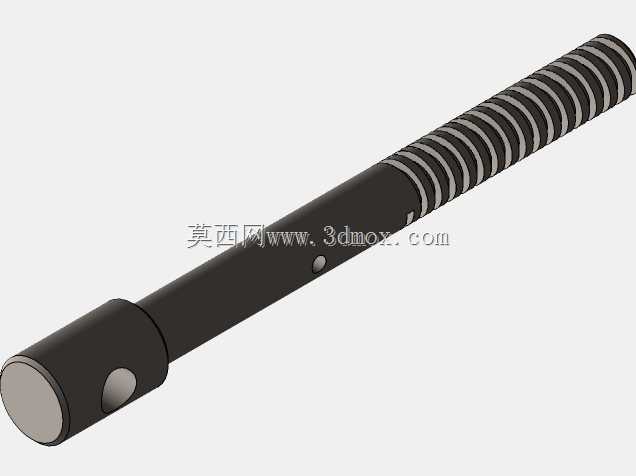

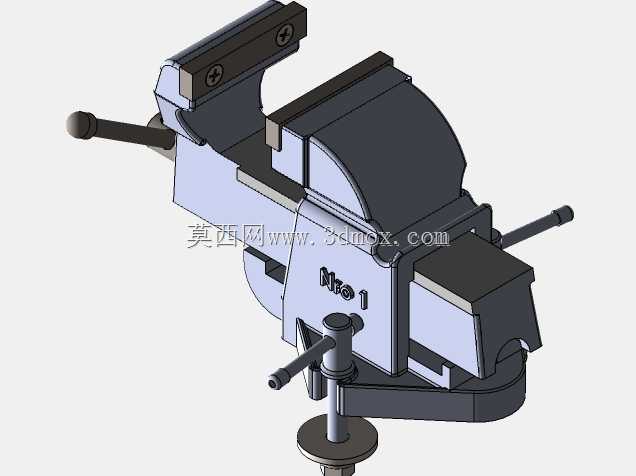

　　这款台虎钳是机加工、钳工装配、维修工位上最常用的夹持类工装，日常作业中承担着各类金属、非金属工件的固定任务，不管是錾削、锉削、锯切等手工钳工工序，还是小型零件的钻孔、攻丝、打磨去毛刺作业，都能通过它提供稳定的夹持力，避免工件在加工过程中出现位移、晃动，保障加工精度与操作安全。从结构设计来看，它采用经典的丝杠传动进给结构，活动钳身通过固定在底座上的导轨实现平稳的直线往复运动，钳口部位设计有可更换的齿形钳口板，通过沉头螺钉固定在钳身上，齿形结构可以增大与工件表面的摩擦力，针对硬度较高的金属工件能提供足够的夹持力矩，避免打滑，当钳口板磨损到夹持力不足时，只需拆下固定螺钉即可快速更换，无需整体更换钳身，降低了工装的维护成本。

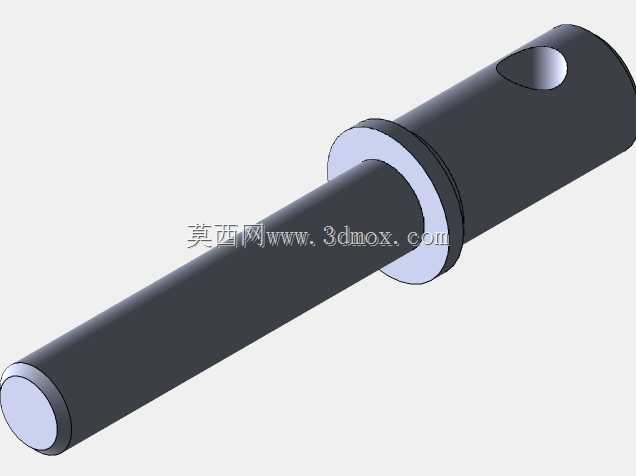

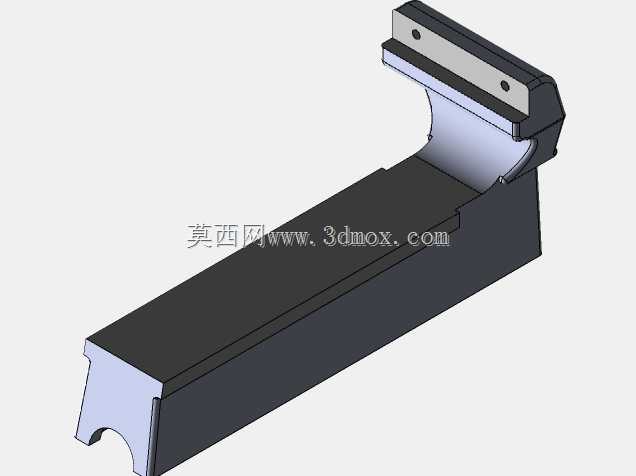

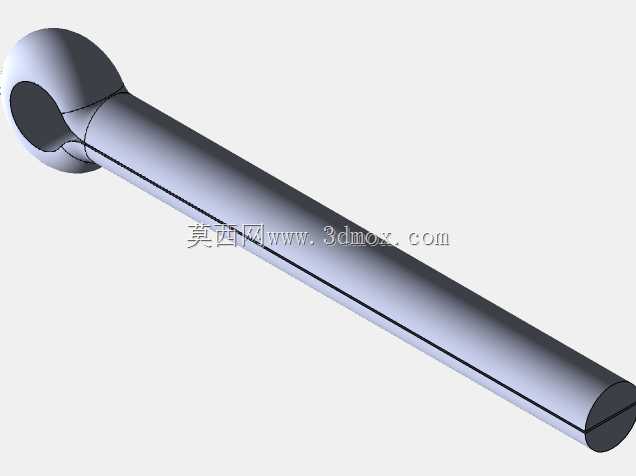

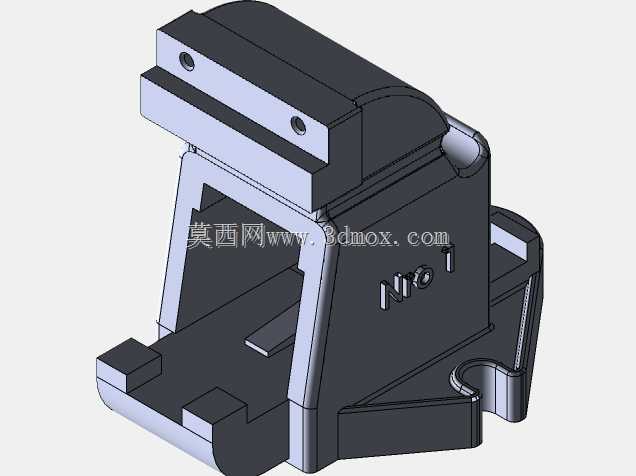

　　固定钳身与活动钳身的配合导轨采用了燕尾槽式结构，这种结构的导向精度高，承载能力强，能承受较大的横向切削力，长期使用后出现间隙时，还可以通过调整导轨处的镶条来补偿磨损量，保持钳身运动的平稳性，避免钳口上下错位影响夹持精度。底座采用整体式铸铁结构，自身重量较大，能有效降低作业过程中的振动，安装时可以通过底座上的预留螺栓孔直接固定在钳工工作台台面上，安装边界需要匹配工作台的台面厚度，预留出丝杠操作手柄的转动空间，避免操作时手柄与工作台边缘发生干涉。整体外形尺寸适配常规中小型钳工工位的安装需求，钳口张开行程覆盖了日常加工中绝大多数小型零件的夹持尺寸范围，不需要额外加装延长结构就能满足常规作业需求。丝杠末端的操作手柄设计为穿销式可转动结构，

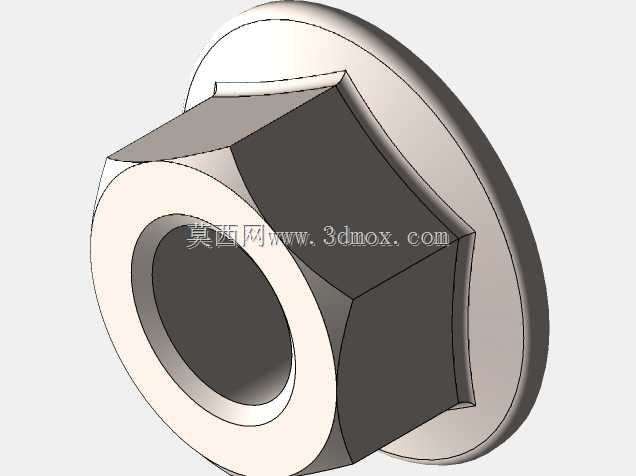

　　施力时可以根据需要转动手柄角度，在空间受限的工位也能顺利完成夹紧与松脱操作，钳身与底座的连接部位还设计有旋转锁紧结构，松开锁紧螺母后可以根据加工需求调整钳身的水平角度，调整到位后锁紧即可固定角度，方便操作人员从最合适的方位开展加工作业，不需要反复挪动工件或调整自身站位。在实际生产场景中，这类台虎钳不仅会出现在普通金工车间的钳工工位，也会配套在维修班组、实训教学车间、小型零部件加工工位，针对不同材质的工件，还可以在钳口处加装铜质、铝质或者木质的软钳口垫，避免夹持过程中夹伤工件的已加工表面，满足精密零件的装夹需求。整个结构的受力路径经过合理设计，夹紧力通过丝杠传递到活动钳身，再通过钳口板均匀作用在工件上，底座将加工过程中的切削力、冲击力传递到工作台面，避免应力集中在单个结构件上，提升了整体的使用寿命，日常维护只需要定期在丝杠、导轨配合面加注润滑脂，清理钳身缝隙内的切屑、杂物，就能长期保持稳定的工作状态。
