KURT HD-690大开口精密机用台钳结构

　　这款6英寸规格的机用台钳，是立式加工中心、数控铣床工位上最常用的通用装夹工装，日常加工场景里，不管是单件小批量的非标零件打样，还是批量生产的工序装夹，都能依靠稳定的夹紧力输出，保证工件在铣削、钻削、铰削加工过程中不会出现位移、抬翘的问题。从结构设计来看，该台钳采用整体式高刚性铸铁底座，底座上预留的标准安装槽位，可直接匹配机床工作台的T型槽尺寸，安装时只需通过T型螺栓就能快速完成工位固定，安装边界完全适配常规加工中心的工作台面布局，不会和机床防护罩、行程限位块产生干涉。钳身的导轨面采用了加宽的矩形导轨结构，相比普通轻型台钳，动钳身滑动时的抗偏转能力提升明显，即使夹紧不规则毛坯件，偏载状态下也能保持钳口的平行度，

　　避免工件装夹倾斜导致的加工尺寸超差。9.25英寸的最大开口行程，覆盖了绝大多数常规机械零件的装夹尺寸需求，不管是方形的模坯料、长条状的型材件，还是带异形轮廓的半成品零件，都能通过调整动钳位置完成快速装夹，不需要额外加装加长钳口或者垫高块就能适配多数装夹场景。钳口部分采用可更换式的硬化钢钳口板，表面加工有细密的防滑齿纹，夹紧时既能提供足够的摩擦力防止工件打滑，长期使用磨损后也可以快速拆卸更换，不需要整体报废钳身，降低了工装的长期使用成本。丝杠传动部分采用了优化的梯形螺纹副，传动间隙控制在极小范围内，夹紧操作时转动手感顺滑，没有明显的空行程，锁紧后具备可靠的自锁性能，加工过程中受切削振动影响也不会出现夹紧力松脱的问题。

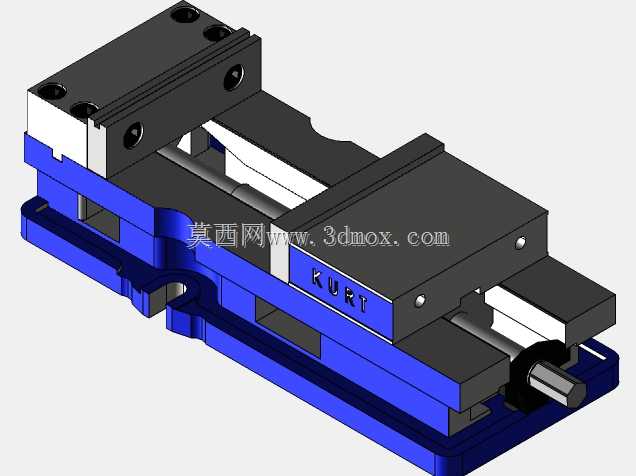

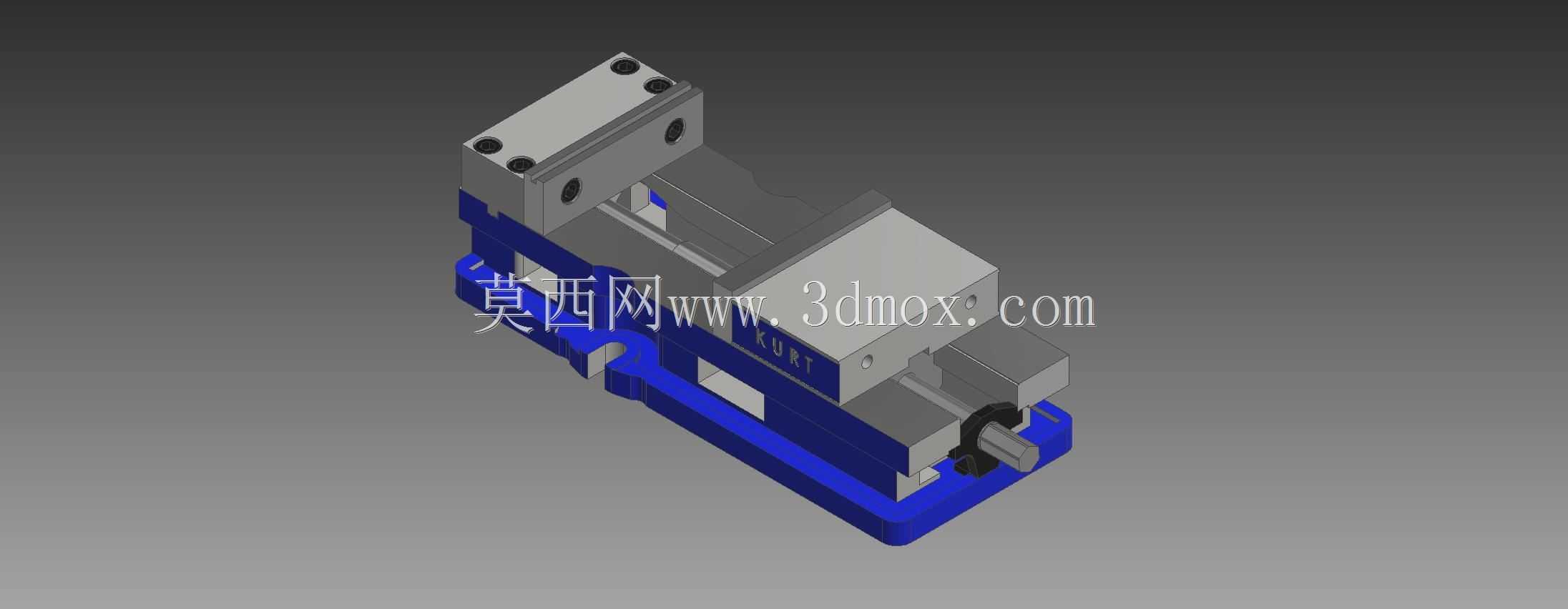

　　整体结构的建模还原度覆盖了所有装配细节，从固定钳身、动钳体、丝杠组件、钳口安装螺钉到底座的安装定位结构，都按照实际产品的装配关系完成建模，可直接用于工装选型的方案验证、机床工位布局的干涉检查，也能作为非标工装改造的设计参考基准，帮助结构设计人员快速完成装夹方案的搭建，减少从零开始建模的重复工作量。在实际生产场景中，这类台钳的应用覆盖了模具加工、通用机械零件制造、精密五金加工等多个领域，是机加工车间不可或缺的通用工装，其结构设计的合理性直接影响装夹效率和加工精度，建模过程中对各配合面的公差、装配间隙的还原，也能为后续的工程图输出、有限元受力分析提供准确的模型基础。
