户外露营便携简易野炊炉具结构设计

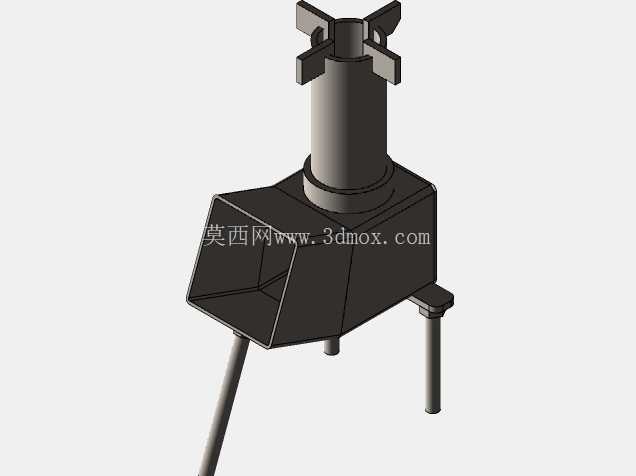

　　这款野炊炉具的结构设计，核心围绕户外露营场景下的轻量化使用需求展开，整体采用分体式支撑搭配一体式燃烧室的布局，没有冗余的装饰性结构，所有几何特征都服务于实际使用功能。从结构组成来看，上部的十字形支架是核心的炊具承载结构，四个伸出的支爪做了等角度90度分布，支爪末端做了向下的小折边，能够在放置平底锅、烧水壶等不同底面直径的炊具时，形成侧向的限位阻挡，避免炊具在使用过程中因为外力触碰或者地面不平出现侧滑，支爪的厚度经过受力校核，能够承载常规3-5人份露营炊具满装食材与水的总重量，不会出现塑性变形。中间的圆柱形筒体是燃料的导流与燃烧腔，筒体下部和方形的燃烧室主体做了无缝衔接，燃烧室的前侧做了斜向开口的燃料投放口，开口的倾斜角度经过反复调整，既能够方便使用者在使用过程中添加固体燃料块或者细小的干柴，又能够避免燃烧过程中火星从开口处飞溅出来，同时斜向的开口还能形成自然的进风通道，配合筒体上部的十字支架预留的通风间隙，能够让燃烧腔内部形成稳定的上升气流，保证燃料充分燃烧，减少燃烧过程中的黑烟产生。

　　燃烧室的下部设置了三个独立的支撑腿安装位，其中两个为固定长度的金属支腿，一个为可调节长度的支腿结构，能够在不平整的露营地面上，通过调整单根支腿的伸出长度，让整个炉具的上部承载面保持水平状态，避免炊具放置后出现倾斜溢洒的问题，支腿和燃烧室主体采用插接式连接，不需要额外的紧固件，拆装过程只需要插拔即可完成，能够大幅提升户外收纳与组装的效率。从安装边界来看，整个炉具在完全展开使用状态下，整体占用的平面尺寸不超过0.3平方米，支腿展开后的最大外接圆直径为280毫米，上部十字支架的最大承载直径适配120毫米到260毫米的常规露营炊具，燃烧室主体的内部容积能够容纳单次露营烹饪所需的燃料量，不需要频繁开盖添加燃料。

　　在设计思路上，这款炉具完全摒弃了传统户外炉具复杂的调节阀、密封管路等结构，所有零部件都采用钣金弯折与焊接工艺成型，没有精密的配合部件，在户外复杂的温湿度环境下不会出现部件锈蚀卡滞的问题，即使出现局部的磕碰变形，也能够通过简单的手动校正恢复使用功能，不需要专业的维修工具。实际使用场景中，这款炉具除了满足露营野炊的加热烹饪需求之外，还能够在野外应急场景下作为小型取暖热源使用，燃烧室的方形壳体能够在燃烧过程中储存一定的热量，在燃料燃尽后的一段时间内仍然能够向外辐射热量，适合短时间的野外临时取暖。

　　结构细节上，燃料投放口的边缘做了卷边处理，避免使用者在添加燃料时被锋利的钣金边缘划伤，上部的圆柱形筒体顶端也做了外翻的卷边结构，既能够提升筒体的结构强度，避免筒体受外力碰撞出现变形，也能够在放置炊具时减少炊具底面和金属边缘的硬接触摩擦，保护炊具的不粘涂层。支撑腿的末端做了磨尖处理，能够在松软的泥土地面插入表层土壤，提升炉具放置的稳定性，在硬质的岩石或者水泥地面使用时，尖状的支腿末端也能够和地面形成足够的摩擦力，不会出现打滑位移。整个炉具的所有零部件都没有采用易损的非金属材质，能够适应户外暴晒、雨淋、低温等复杂环境，长期存放也不会出现材质老化失效的问题，非常适合轻量化露营、野外作业、应急救灾等多种场景下的炊事加热需求。
