机床用四爪自定心卡盘结构设计

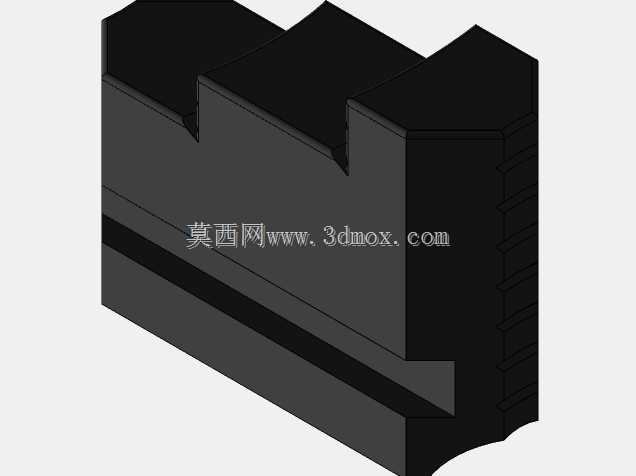

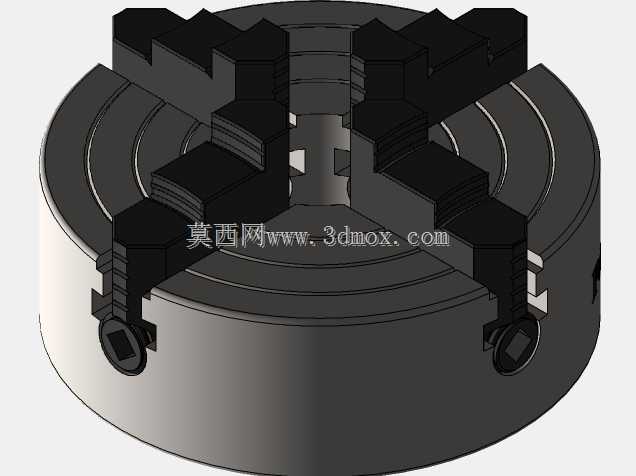

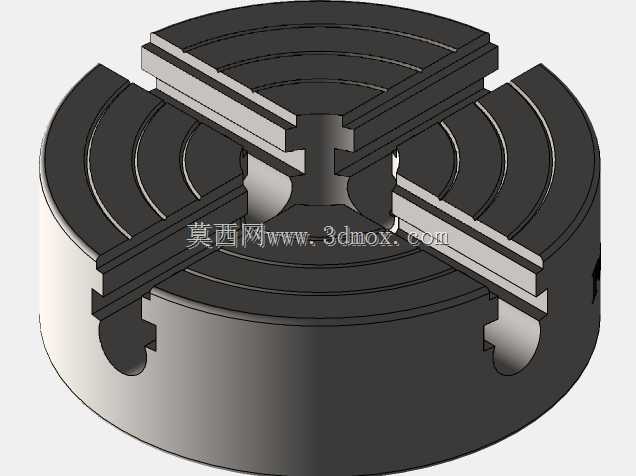

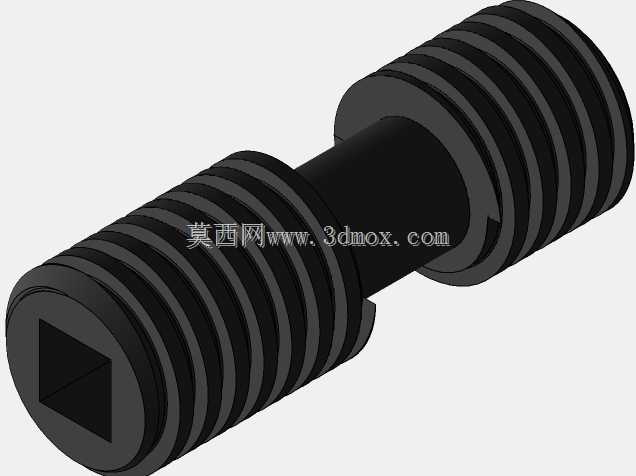

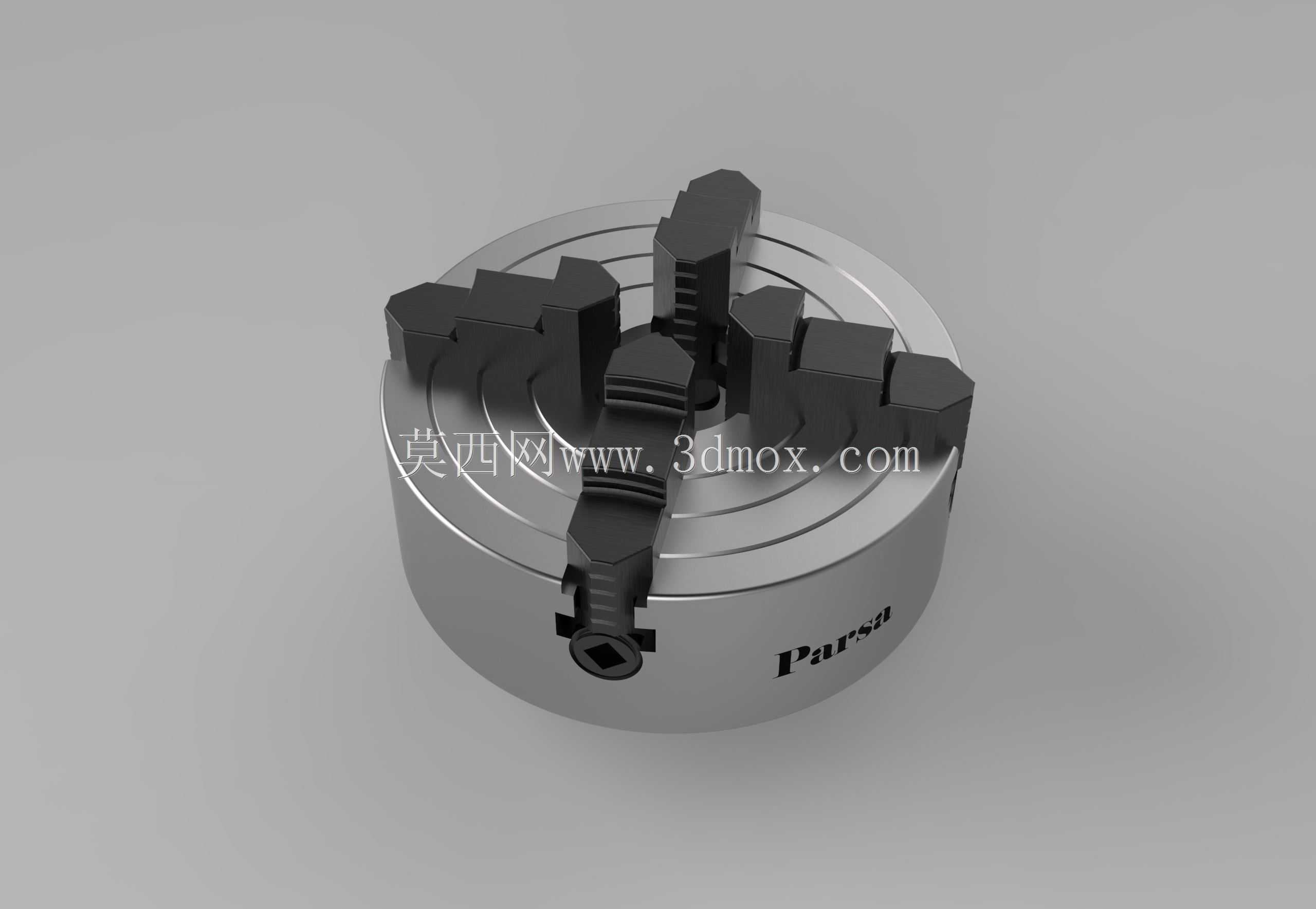

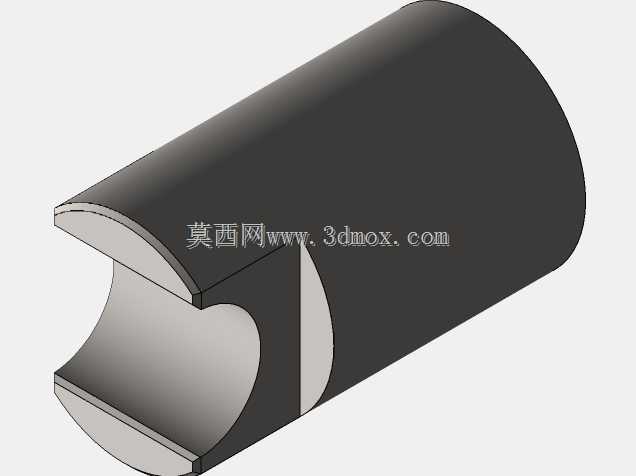

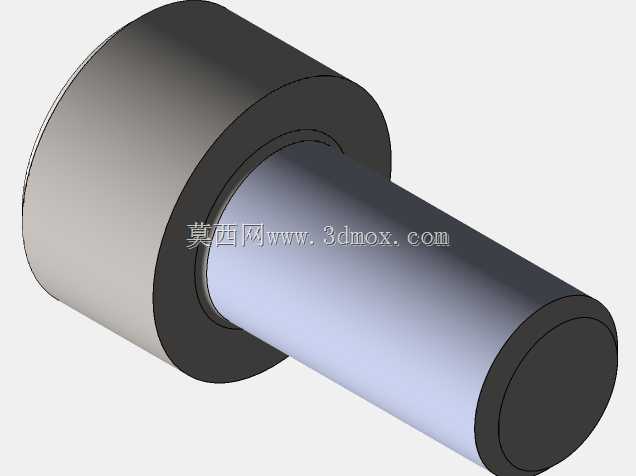

　　在普通车床、回转类加工工位的装夹环节，四爪卡盘是适配非规则截面工件装夹需求的核心夹具部件，区别于三爪自定心卡盘的同步联动特性，这款四爪结构的卡盘可实现单爪独立调整，能够装夹截面为方形、长方形、椭圆形或是偏心结构的工件，覆盖三爪卡盘无法适配的异形回转件加工装夹场景，在小批量修配、异形件车削加工、偏心孔类零件加工场景中应用广泛。从结构设计逻辑来看，这款卡盘的盘体采用整体圆盘式基体结构，四个卡爪沿盘体周向90度均匀分布，每个卡爪都配套独立的丝杆传动副，转动对应卡爪的方头调节端时，可带动单个卡爪沿盘体径向导轨做独立进给运动，既可以通过逐爪调整实现工件的精准找正，也能适配不同截面轮廓的工件装夹需求，卡爪的夹持面设计有阶梯式齿形结构，

　　可根据工件直径大小选择不同的夹持台阶，兼顾小直径棒料与大尺寸盘类零件的装夹行程。盘体背部采用标准的短圆柱连接止口与主轴端法兰匹配，安装时可通过止口实现与车床主轴的同轴定位，配套的锁紧螺栓孔沿止口周向均匀分布，可适配常规卧式车床的主轴端安装尺寸，安装边界需注意卡盘最大回转直径与机床床身最大回转直径的匹配，避免卡盘旋转时与床身导轨发生干涉。卡爪的行程设计覆盖了从几十毫米小直径棒料到数百毫米盘类件的装夹范围，每个卡爪的导轨面都经过磨削加工，保证径向移动的直线度与重复定位精度，夹持工件时可通过单爪微调补偿工件的形位误差，找正精度可控制在0.02毫米以内，满足精加工工序的装夹精度要求。

　　盘体表面的环形刻度线可辅助操作人员快速判断每个卡爪的进给量，提升异形工件找正的效率，卡爪与丝杆的连接部位采用防脱结构设计，避免卡爪调整到最大行程时从导轨中脱出，提升装夹操作的安全性。在实际加工场景中，这类四爪卡盘常用来装夹偏心轴类零件、方形毛坯件、不规则轮廓的焊接预制件，装夹时可通过百分表打表调整各卡爪的进给量，将工件的加工回转中心与主轴轴线调整重合，相比花盘装夹的方式，四爪卡盘的装夹刚度更高，可承受更大的切削载荷，适合粗加工与半精加工工序的大切深作业。设计过程中对盘体的壁厚做了针对性的刚度强化，在卡爪最大夹持力工况下，盘体的径向变形量控制在微米级，避免装夹变形影响工件的加工精度，卡爪的夹持端面做了淬火处理，提升夹持面的耐磨性，延长卡爪的使用寿命，日常使用中可通过定期清理导轨槽内的切屑、加注润滑脂保证卡爪移动的顺畅性，避免卡爪卡滞影响装夹效率。
