CA6140适配小型带式研磨机结构设计

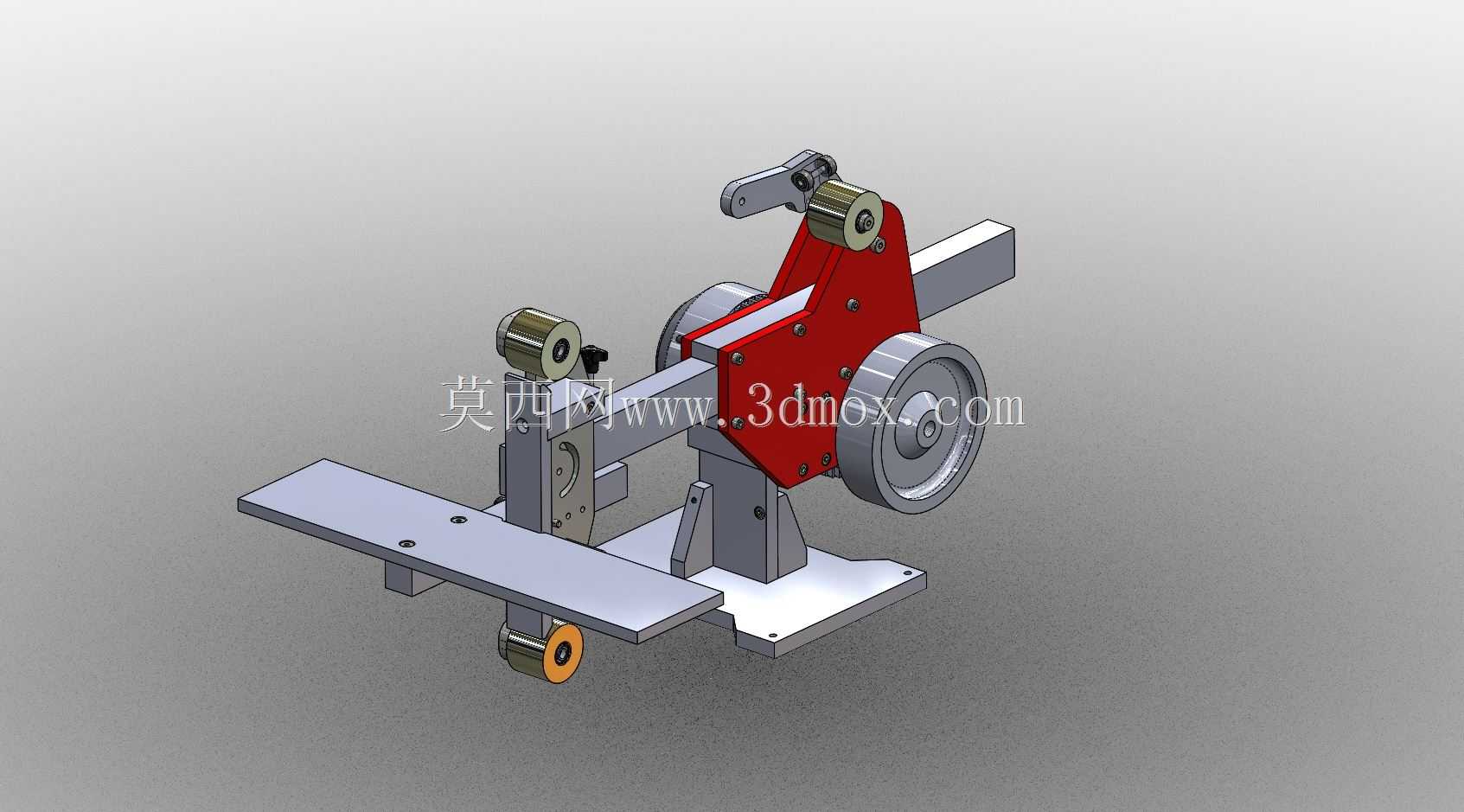

　　这款适配CA6140车床配套使用的带式研磨设备，主要面向小型机加工车间的刀具修磨、小型金属工件表面光整加工场景，可独立安装在工作台面使用，也可配合车床完成轴类零件外圆、端面的辅助研磨工序，解决小型加工场景下大件磨床调度不便、手持角磨机打磨精度不足的问题。设备整体采用立式悬臂布局，底座为带安装孔的平板结构，可通过螺栓直接固定在标准钳工台或车床配套辅助工作台上，安装边界预留了足够的操作空间，操作人员站在设备正前方即可完成工件进给、砂带张紧度调节的全部操作，无需额外拓展操作工位。从功能设计来看，设备采用三轮导向张紧结构，主动轮连接动力输入端，两个从动轮分别承担砂带导向、工作面支撑的作用，前端伸出的水平工作台为工件进给提供支撑基准，

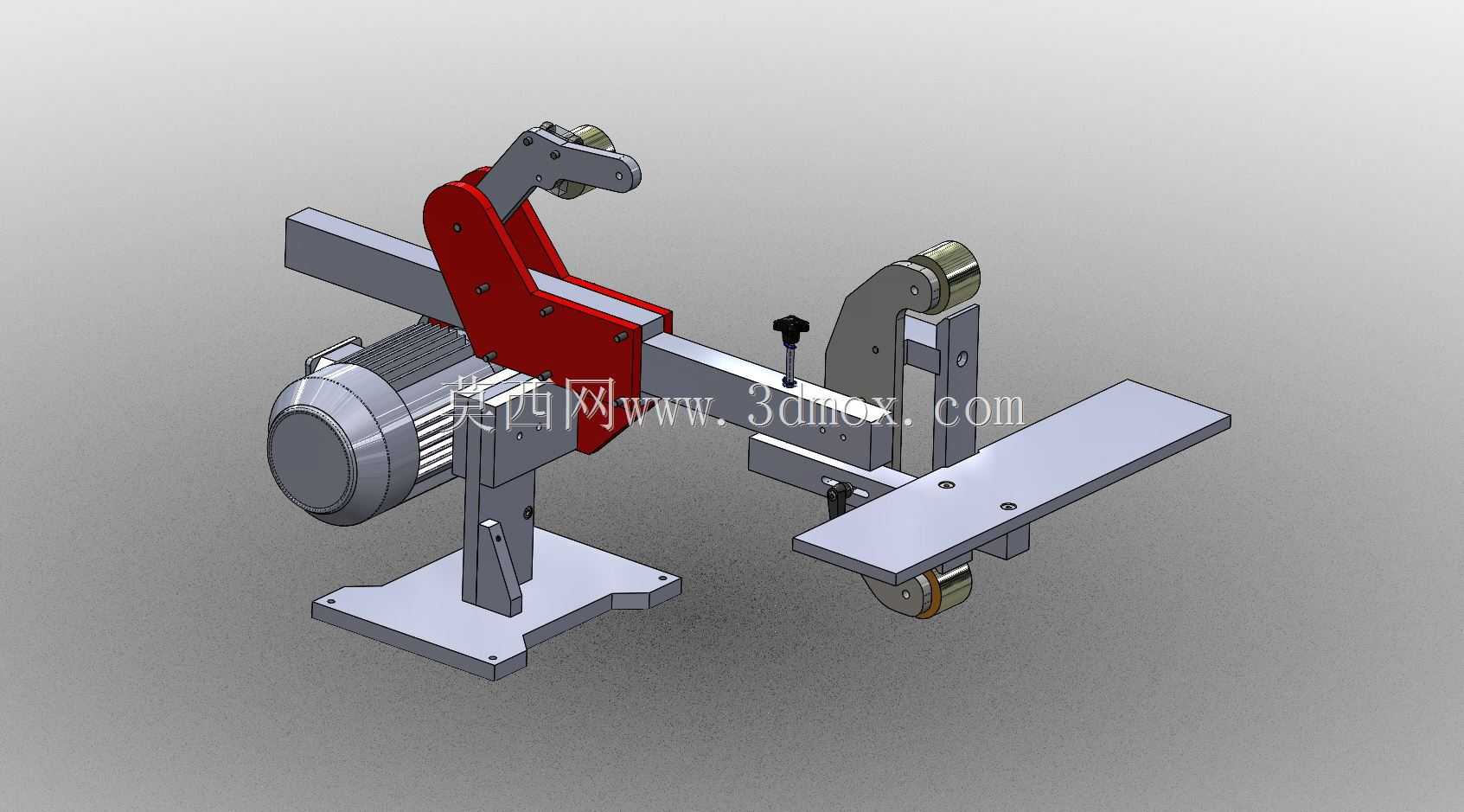

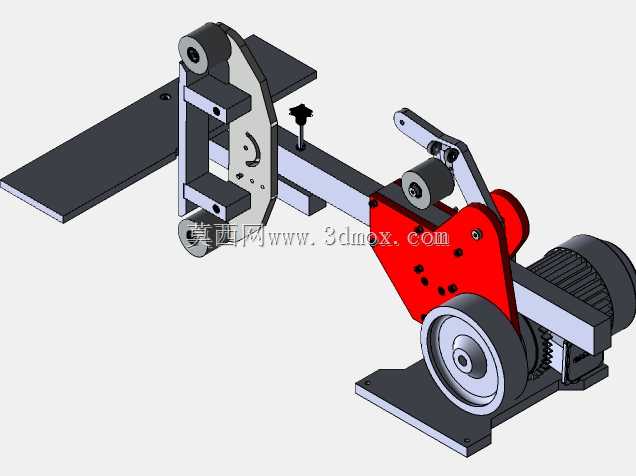

　　可适配平面工件的靠模打磨，也可通过调整工作台角度完成斜面、刃口的精准研磨。设计过程中重点考虑了砂带跑偏的调节需求，上部导向轮支架预留了偏心调节结构，无需拆解设备即可快速调整砂带运行轨迹，避免砂带偏磨导致的耗材损耗过快问题；张紧结构采用快拆式扳把设计，更换砂带时仅需扳动张紧手柄即可松开砂带，更换完成后扳回手柄即可自动保持合适的张紧力，无需反复调整螺栓预紧度。设备的主体支撑结构采用钢板焊接后加工的方式制作，红色涂装的主立板承担全部轮系的支撑载荷，各轮系安装轴孔采用一次装夹镗孔加工，保证各轮的平行度误差控制在允许范围内，避免运行过程中出现砂带抖动、磨削纹路不均的问题。下部的支撑立筋将主立板与底座连接为整体，可承受磨削过程中产生的侧向载荷，

　　即使进行较大吃刀量的磨削作业也不会出现结构晃动。前端工作台上预留了T型槽安装位，可根据加工需求加装工件靠模、刃口角度定位夹具，尤其适合小型车刀、木工刀具、五金零件的刃口修磨作业，研磨过程中砂带的线速度可通过匹配不同转速的动力源进行调整，适配粗磨、精磨不同工序的加工需求。设备整体外形紧凑，横向伸出的工作台长度控制在合理范围内，不会占用过多车间操作空间，轮系的排布避开了操作人员的手部操作区域，运行过程中无外露的旋转传动部件，操作安全性有足够保障。
