HevORT LGX Lite挤出机安装支架结构

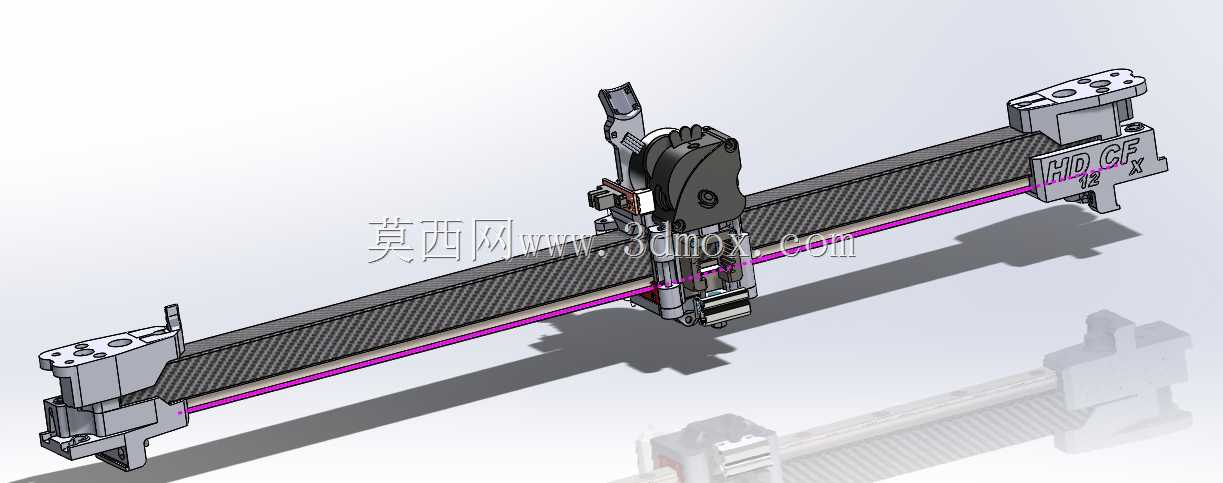

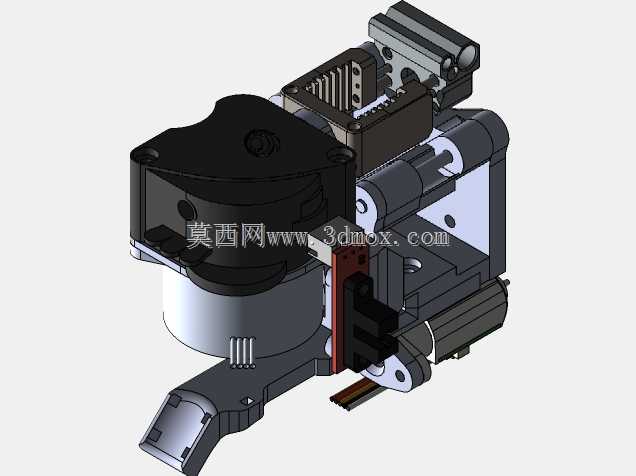

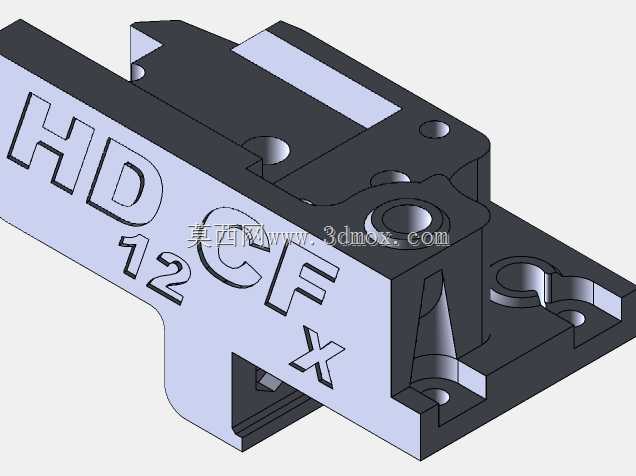

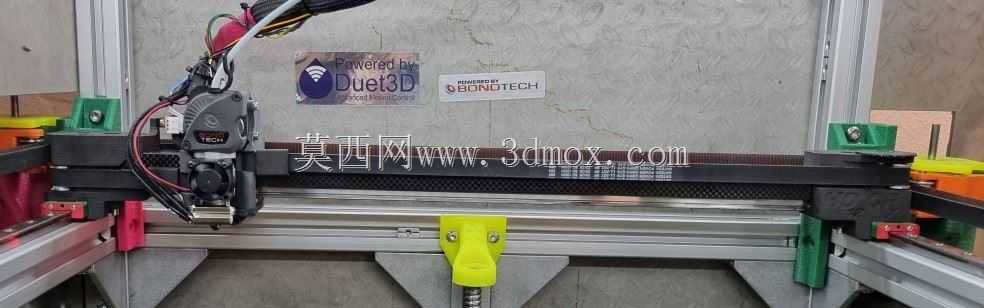

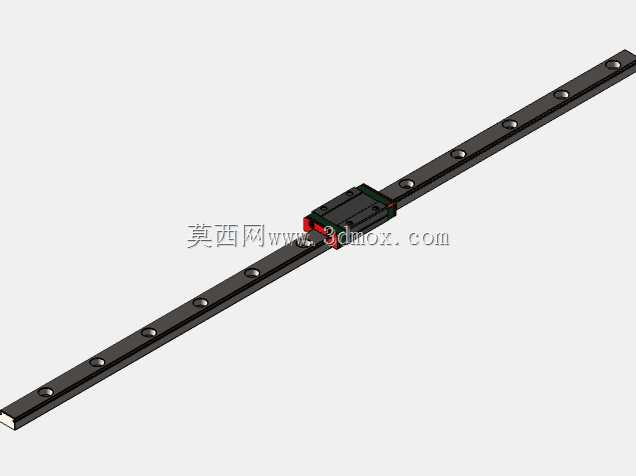

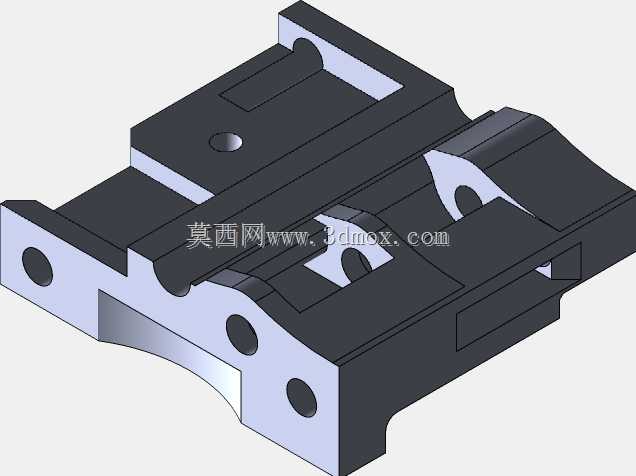

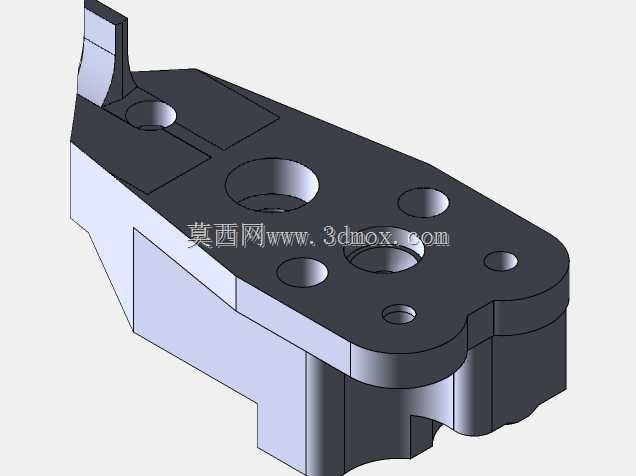

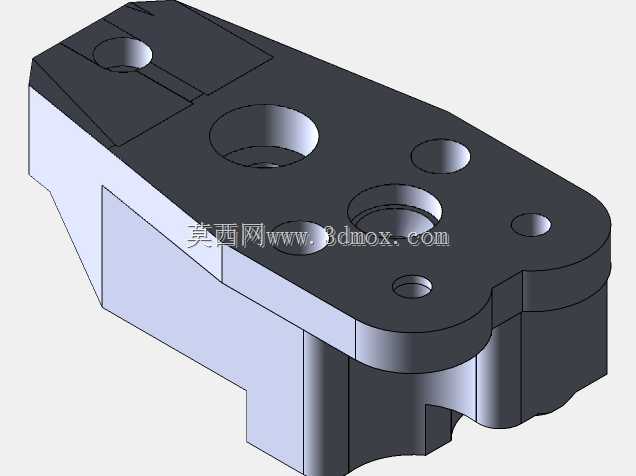

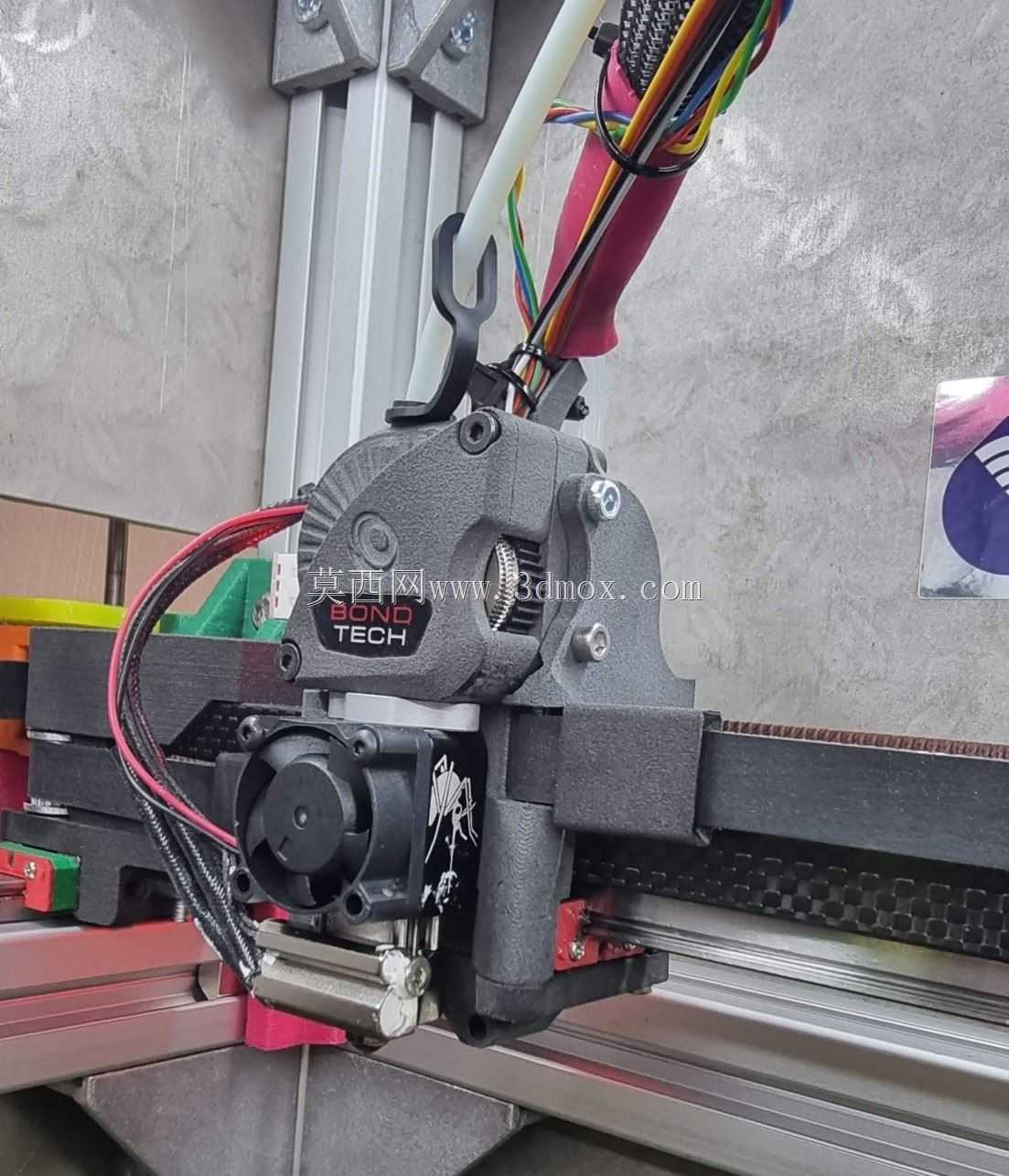

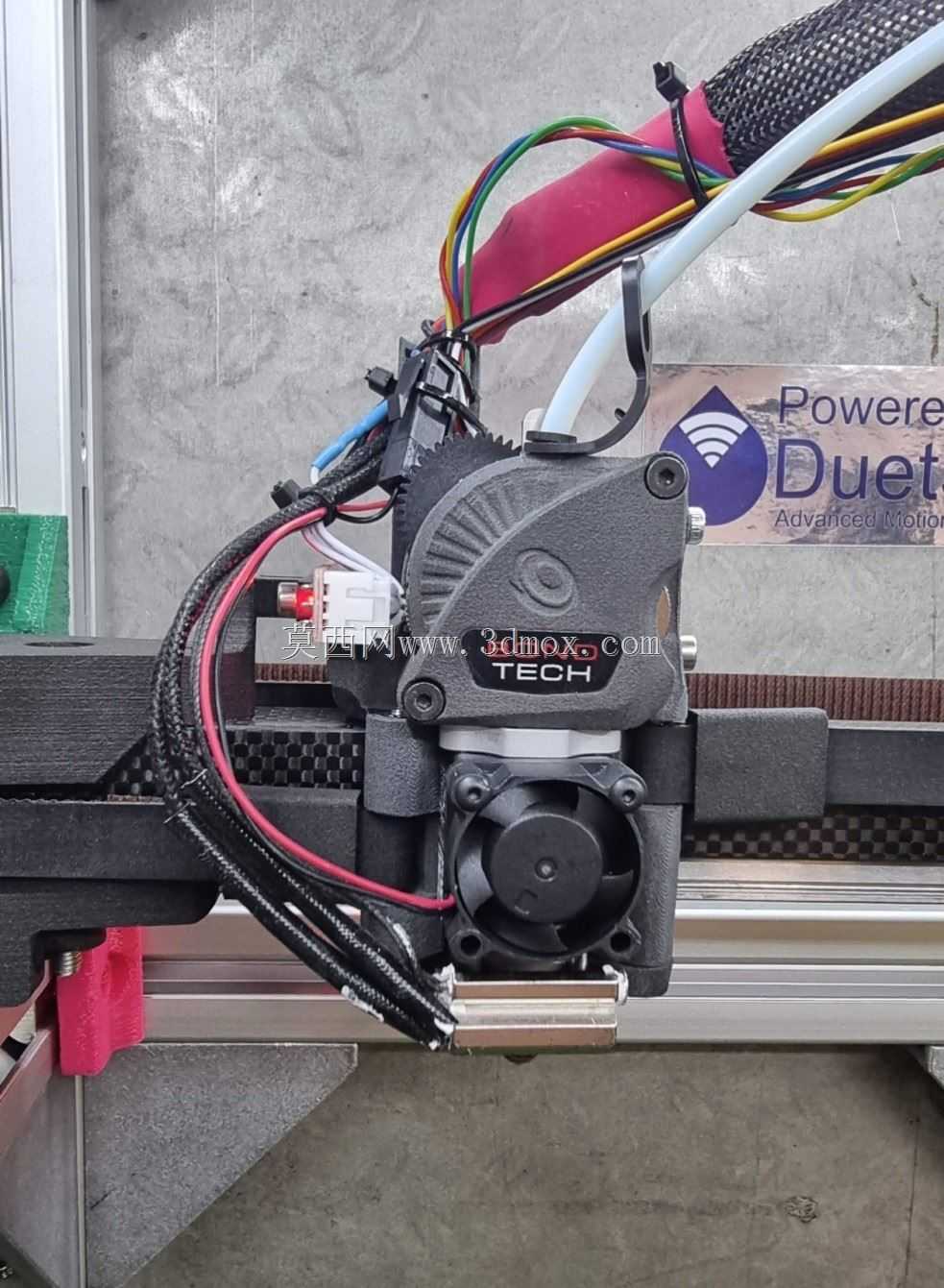

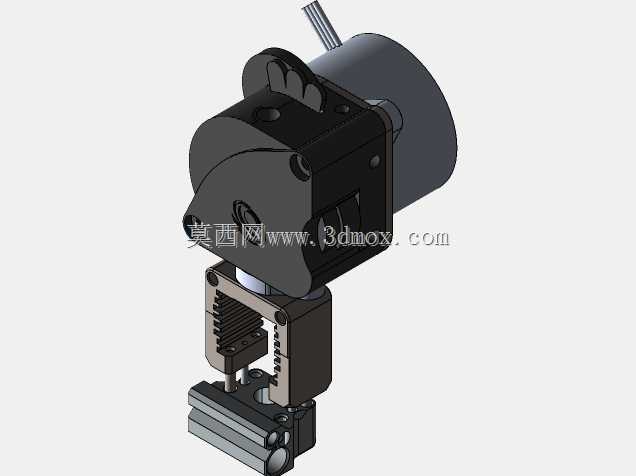

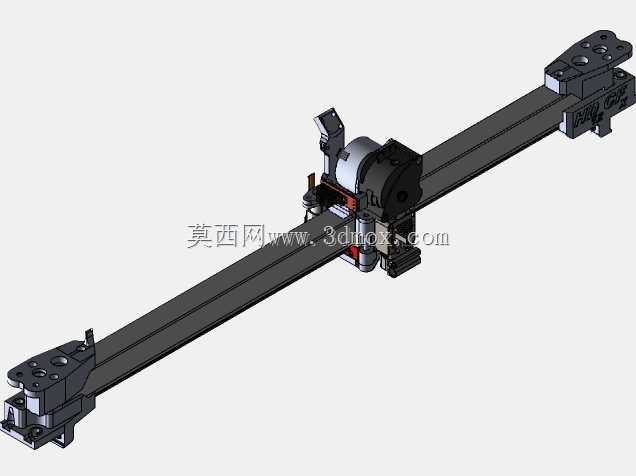

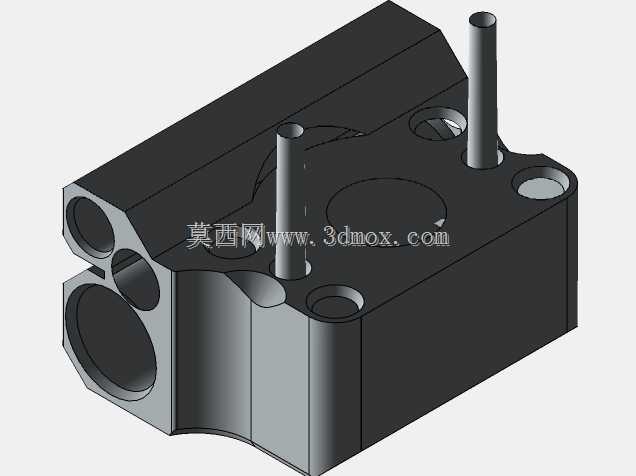

　　该支架为HevORT机型配套的LGX Lite挤出机安装承载结构，主要适配桌面级FDM 3D打印机的X轴运动系统，承担挤出机与热端组件的定位、承载以及运动导向衔接功能，直接决定打印过程中挤出端的运动稳定性与走料精度。从实际应用场景来看，这类支架多用于DIY改装或定制化3D打印设备的X轴车厢组装，搭配Mosquito热端使用时，可通过结构集成实现挤出机、热端、冷却风道的一体化安装，减少分散安装带来的累计装配误差。设计层面优先考虑了运动负载下的结构刚性，支架两端直接对接X轴碳管的固定座，中间通过适配结构抱紧MGN12直线导轨的滑块，将挤出组件的重量均匀传递到导轨与碳管支撑结构上，

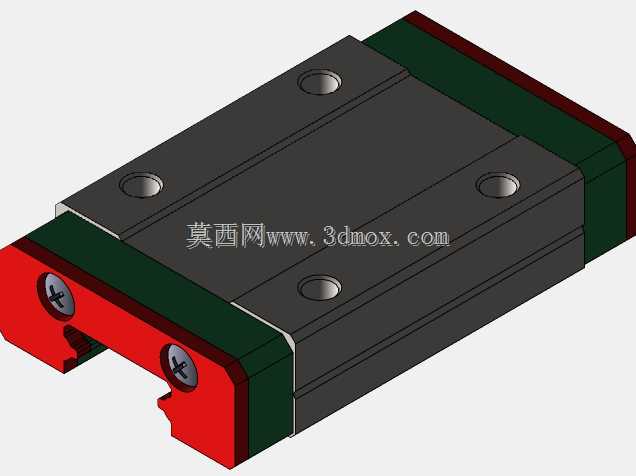

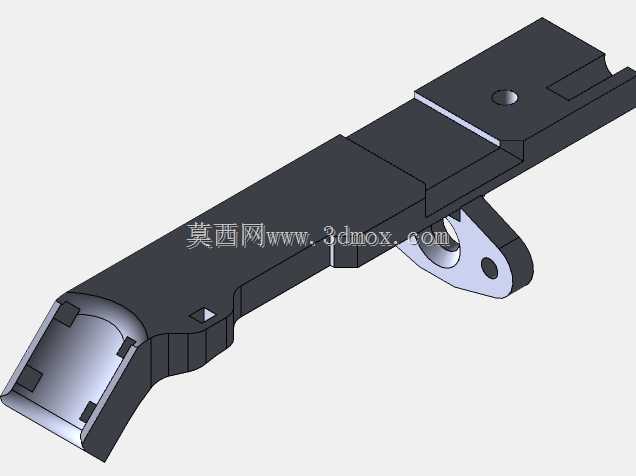

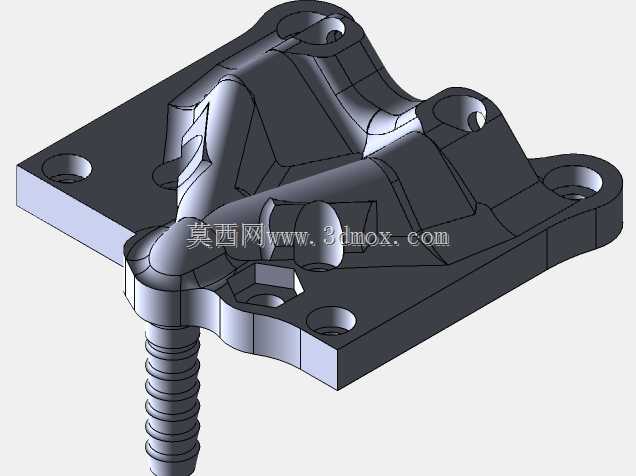

　　避免单侧受力导致的导轨扭转问题——这也是设计中特意规避底面锉修适配的核心原因，若强行通过底面修配补偿公差，会破坏滑块与导轨的平行度，长期高速运动下会出现导轨磨损加剧、打印层纹错位的问题。冷却系统的集成是该结构的另一设计重点，支架预留了Berd air冷却风道的安装位，可将冷却气流精准导向热端喷嘴的出料区域，保证耗材挤出后快速冷却定型，适配PLA、PETG等多种耗材的高速打印需求。安装边界上，支架的跨距完全匹配HevORT机型标准X轴碳管的中心距，两端固定座的孔位与原厂碳管锁紧结构完全兼容，不需要额外对机架部分进行打孔或改装；滑块安装面的平面度公差控制在0.05mm以内，保证与MGN12导轨滑块贴合后无应力变形，

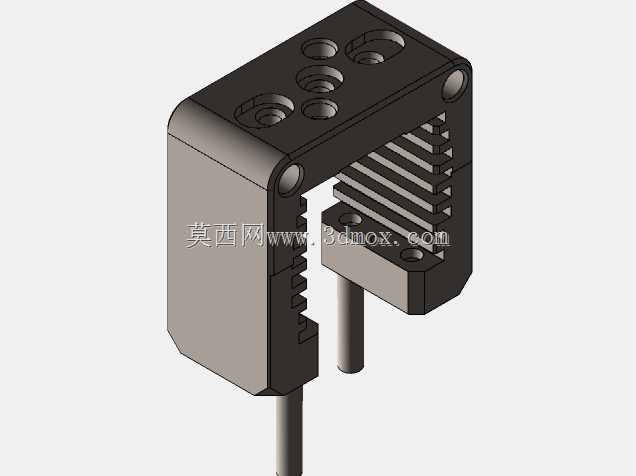

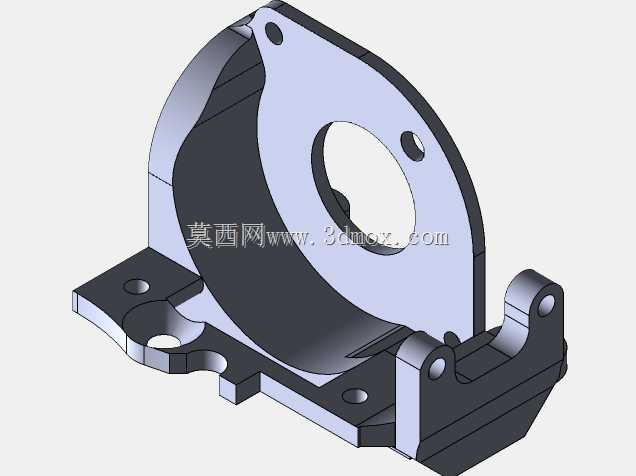

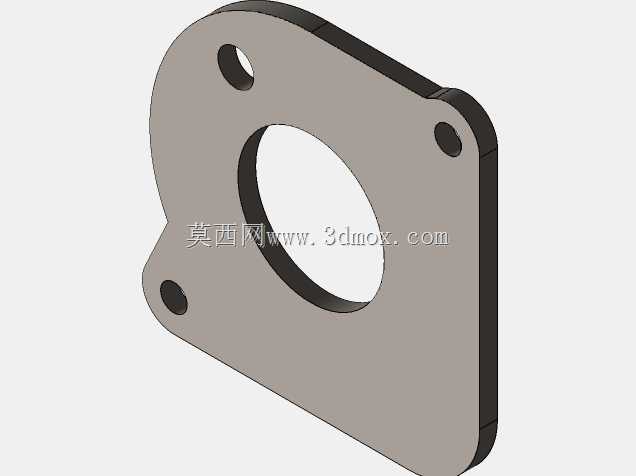

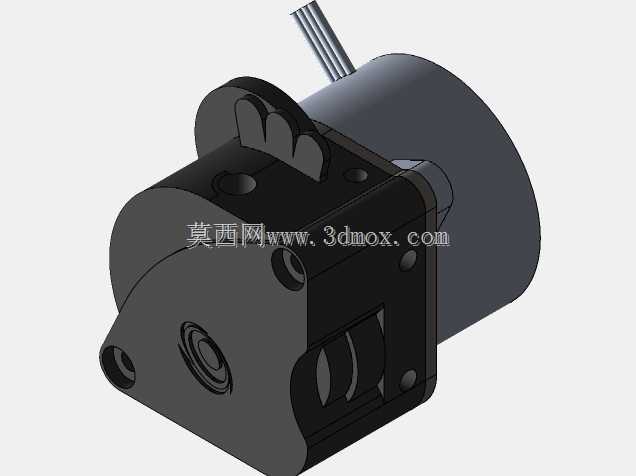

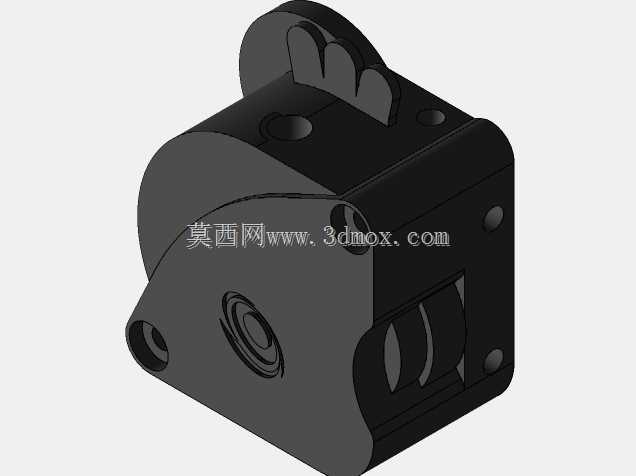

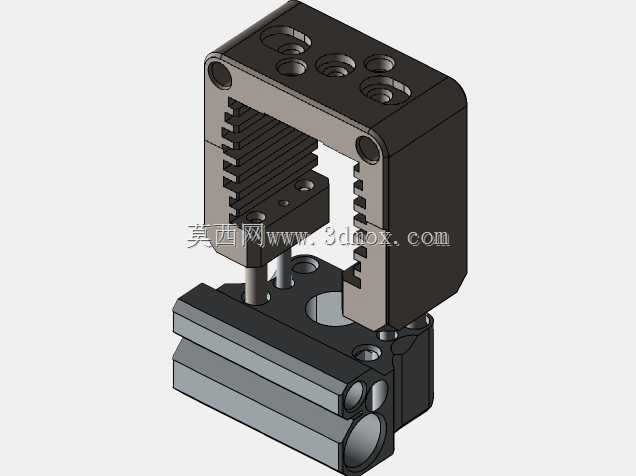

　　挤出机安装位的孔位完全匹配LGX Lite挤出机的固定孔距，热端安装槽的深度经过校准，可保证喷嘴中心与导轨运动方向的垂直度，避免出现打印件侧壁倾斜的问题。材质选择上推荐采用SLS工艺打印尼龙材质，尼龙本身的自润滑特性与抗冲击性能，可抵消打印过程中高速往复运动产生的振动，同时SLS工艺的成型精度足够保证安装孔位与配合面的尺寸公差，不需要二次加工即可完成装配，相比PLA打印的支架，长期使用下不会出现因温度升高导致的结构蠕变，也不会因为持续振动出现固定位松动的问题。实际装配过程中，需要先将支架与导轨滑块预装锁紧，再将两端固定座与碳管连接，最后调整皮带张紧度，保证整个X轴车厢运动时无卡顿、无偏摆，才能充分发挥该结构的设计优势。
