基于德国精密测量技术的CNC路由器X轴承载板

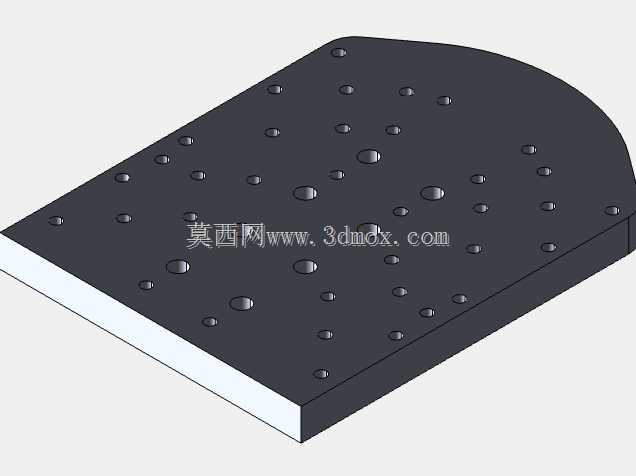

　　在精密数控加工领域，X轴作为设备横向进给的核心承载单元，其结构刚性、安装基准精度直接决定了整机的加工轮廓精度与长时间运行的稳定性，这款针对CNC路由器开发的X轴承载结构，正是围绕中小幅面精密雕铣、非金属板材加工场景的实际需求完成的结构设计。从实际应用场景来看，这类结构主要适配桌面级及小幅面工业级CNC雕刻、路由设备，可覆盖亚克力板切割、PCB板铣削、软金属小件精雕、木质工艺件加工等常见作业场景，这类作业往往要求X轴在高速往复进给过程中无明显形变，同时要兼容不同规格的直线导轨、传动组件安装，避免因安装基准偏差导致的进给卡顿、加工纹路不均问题。从功能特性上看，该承载板采用整体式平板结构设计，板面分布的多组安装孔位按照模块化思路排布，

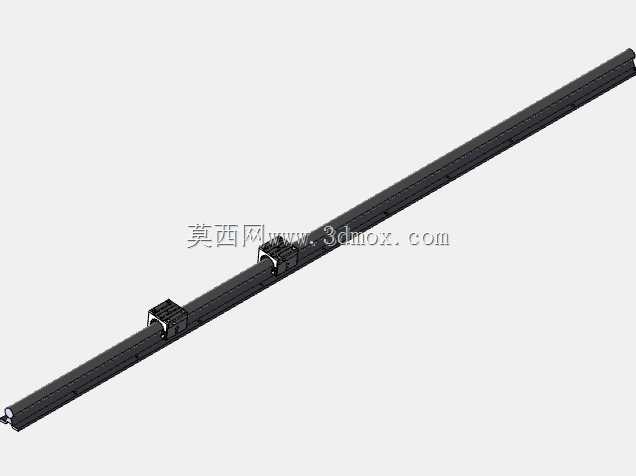

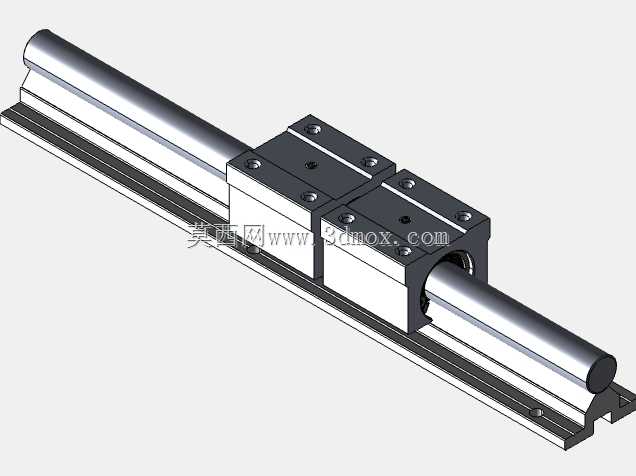

　　既可以适配不同宽度的直线导轨副安装，也预留了传动螺母座、行程限位开关、拖链固定端的安装位置，不需要二次打孔改造即可完成核心传动组件的装配；板体边缘的凸台结构做了等厚切边处理，既可以作为安装时的定位基准，也能在设备总装时与Y轴滑台形成嵌入式配合，减少装配时的调整工作量，降低累计装配误差。设计过程中优先考虑了受力分布的合理性，承载板的厚度经过受力仿真校核，在X轴全行程移动、主轴头施加最大切削载荷的工况下，板体中部的最大形变量控制在微米级，不会因为长期受力出现翘曲变形；所有安装孔的位置度公差按照精密机械装配要求设定，孔位同轴度、孔与基准面的垂直度都匹配常用导轨、传动件的安装精度要求，装配时不需要额外配作即可保证导轨平行度，

　　避免出现导轨卡滞、磨损过快的问题。从安装边界来看，该承载板的整体长宽尺寸适配常见的6090、4060幅面CNC路由器的X轴行程范围，板体厚度兼顾了刚性与整机重量控制，不会因为板体过厚增加Y轴的进给负载，也不会因为厚度不足导致刚性不足；板面上的沉头孔深度经过精确计算，安装螺丝后螺丝头部不会突出板面，避免与移动的主轴滑台发生干涉，两端的避让缺口专门为拖链、线缆走线预留了空间，走线时可以顺着缺口边缘固定线缆，不会在X轴往复移动时出现线缆剐蹭、拉扯的问题。在实际加工装配环节，该结构的基准面设计遵循了机械加工的基准统一原则，一次装夹即可完成所有安装面、孔位的加工，减少二次装夹带来的精度损失；板面的密集小孔除了安装功能外，

　　也兼顾了一定的减重作用，同时在加工铝屑、切削粉尘掉落时可以顺着孔位下落，减少积屑对导轨滑动面的磨损。不同于常规拼接式的X轴承载结构，这款整体式结构省去了拼接件之间的调整环节，装配时只需要将导轨对准基准边锁紧即可完成X轴滑动基准的搭建，对于设备组装厂商来说可以大幅提升装配效率，降低对装配工人技术水平的要求；对于DIY改装用户来说，统一的孔位标准也可以兼容市面上常见的开源CNC机架改装方案，不需要重新设计转接板即可完成升级替换。在实际运行过程中，该承载板的平面度可以长期保持稳定，即使在每天8小时以上的连续加工工况下，也不会因为温度变化、切削振动出现基准偏移，能够有效保证加工件的尺寸一致性，减少因为结构形变导致的废品率。
