3D打印机热端快换适配板结构设计

项目分类:3D打印机 发布时间:2024-02-04 ID:738021
  • 3D打印机热端快换适配板结构设计
  • 3D打印机热端快换适配板结构设计

  这款适配板主要面向桌面级FDM3D打印机的热端快换改装场景,解决日常打印作业中更换不同规格热端、挤出组件时拆装繁琐、接线混乱的痛点。日常使用中,用户切换不同耗材适配的热端、或者维护更换损坏的挤出部件时,不需要反复拆解接线端子、重新调整安装位,通过这块载板就能实现组件的快速插拔对位,大幅缩减换件调试的停机时间。

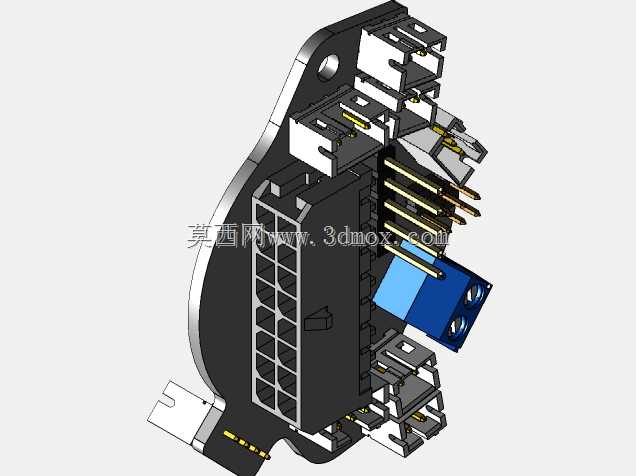

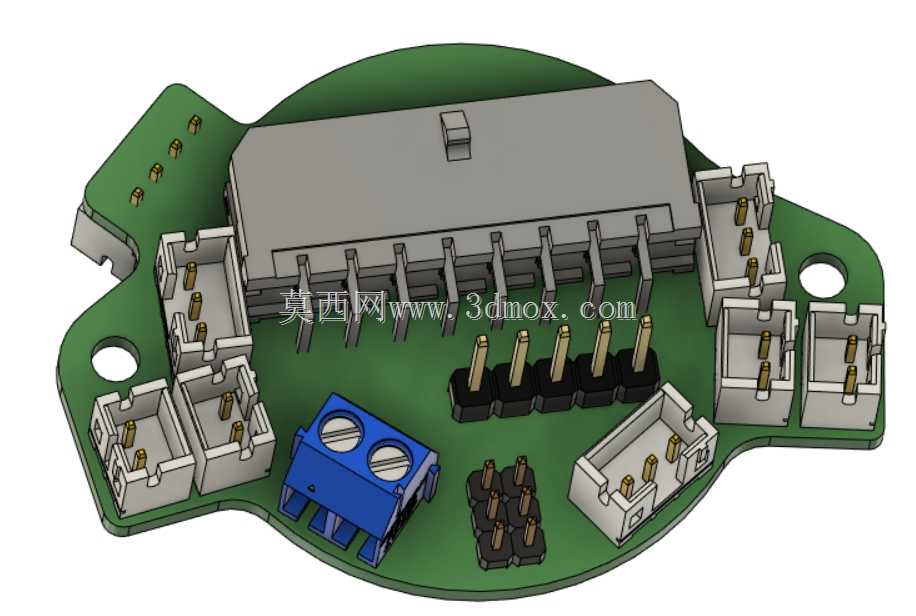

  从结构设计来看,板体采用异形轮廓裁切,完全匹配对应安装位的腔体边界,板上预留的两个圆形安装孔位与原有设备的固定柱完全对位,不需要额外打孔改装就能直接固定,安装公差控制在0.1mm以内,避免安装后出现板体偏移、接插件对位不准的问题。板上集成了多组不同规格的卧式接插件,分别对应热端加热棒、热敏电阻、散热风扇、挤出机步进电机的接线点位,所有接插件的引脚定义与适配的Sherpa、Liba迷你日出挤出机完全匹配,接线时不需要额外改线序,直接插接即可完成电气连接。

  板体一侧预留的蓝色端子座用于外接供电与信号输入,大电流引脚做了加宽铜箔处理,满足热端加热时的大电流通过需求,避免长时间工作出现载流不足、板体温升过高的问题。板上的插针座采用加高定位设计,对接时能自动导向,不会出现插针弯折、接插件虚接的情况。适配板整体兼容42mm规格的步进电机安装,电机安装位的孔位按照标准NEMA17电机的安装间距设计,更换不同规格的42mm挤出电机时不需要额外调整安装位置。

  设计过程中充分考虑了板上元件的布局避让,所有较高的接插件、元件都避开了热端的散热风道路径,不会阻挡散热气流,同时元件布局避开了板体的安装受力点,固定时不会出现板体受压导致元件虚焊的问题。板体边缘做了圆角处理,安装时不会刮伤设备内部的线材,整体厚度控制在1.6mm,和原有安装位的间隙完全匹配,不会出现安装后板体凸起、干涉其他运动部件的情况。

  在实际应用中,这款适配板不仅能降低改装门槛,还能减少接线错误导致的部件烧毁风险,所有接线都通过板上的接插件统一转接,走线更加规整,后期维护排查故障时也能快速插拔测试,不需要逐根梳理线材。针对快换需求设计的锁止结构配合接插件的插拔力,安装后组件不会出现松动移位,打印过程中不会因为接插件虚接出现温度异常、电机失步的问题,能满足长时间连续打印的稳定性要求。
