多规格菱形拉伸膨胀金属网板结构

　　这类膨胀金属构件在工业场景中覆盖的应用范围极广，从设备外围安全防护、物料筛分分级、车间通风隔断，到建筑外立面装饰、设备散热格栅、流水线防滑踏板都能见到它的身影，不同的网孔尺寸、板厚、梗宽参数直接决定了构件的承载能力、通透率与防护等级。设计这类构件时，首先要明确使用场景的核心需求：如果是用于高速运转设备的安全防护，需要优先保证网板的抗冲击强度，网孔尺寸要控制在可防止人体肢体误入的安全阈值内，同时预留足够的通风散热间隙，避免设备运行时热量积聚；如果是用于散料筛分场景，要根据筛分物料的粒径分布确定网孔的公称尺寸，同时调整拉伸成型后的梗部厚度，保证长期受物料摩擦冲击下不会出现网孔变形、开裂的问题；如果是用于防滑踏板场景，要调整网面的凸起高度，保证踩踏时的摩擦力足够，同时控制网板的开孔率，避免碎屑、积液在踏板表面积存。

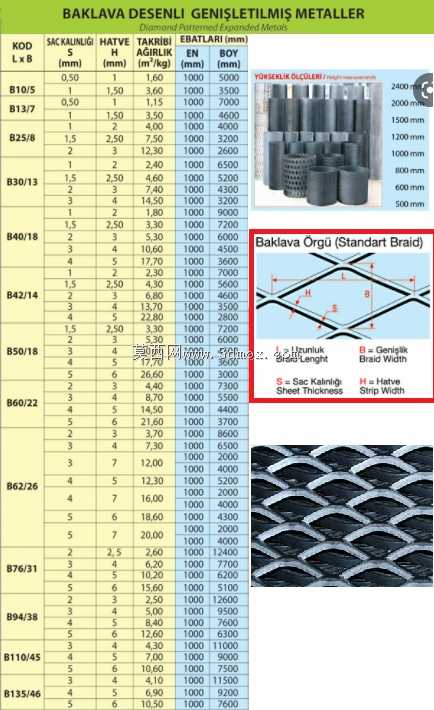

　　从结构设计逻辑来看，膨胀金属是通过整块金属板材经切缝、拉伸一体成型，没有焊接、拼接节点，整体结构的连贯性远高于编织网、拼接网，受力时应力可以沿着拉伸成型的金属梗均匀传递，不会出现局部应力集中导致的结构失效。设计过程中需要重点把控几个核心边界：首先是板材的原始厚度，它直接决定了拉伸后网板的整体刚性，原始板厚越大，拉伸后的梗部截面越厚实，承载能力越强，但对应的成型所需冲裁力也越大，要匹配对应吨位的冲压拉伸设备参数；其次是切缝的间距与排布角度，常规菱形网孔的切缝采用交错排布，拉伸后形成均匀的菱形孔格，切缝长度决定了网孔的长轴尺寸，切缝的横向间距决定了网孔的短轴尺寸，同时也决定了拉伸后网板的整体延展率，要根据最终需要的网板幅面尺寸反推原始板材的下料尺寸，避免拉伸后幅面不足或者网孔均匀度不达标的问题。

　　安装边界方面，这类网板通常采用压条配合螺栓固定，或者直接嵌入预制的框架槽内，设计时要在网板四周预留足够的安装余量，边缘位置的网孔要做收边处理，避免边缘的毛刺、尖锐梗端划伤安装人员，同时要根据安装框架的跨度调整网板的厚度，大跨度安装场景下需要在网板背面增加加强筋，避免长期受力出现网面中部塌陷的问题。不同使用场景下的表面处理也有区分，户外使用的构件需要做热镀锌或者喷塑处理提升耐锈蚀能力，食品加工场景下使用的构件需要做抛光或者食品级涂层处理，避免物料残留滋生细菌，设备内部通风用的网板可以做发黑或者阳极氧化处理，在不影响散热的前提下提升表面耐磨性能。

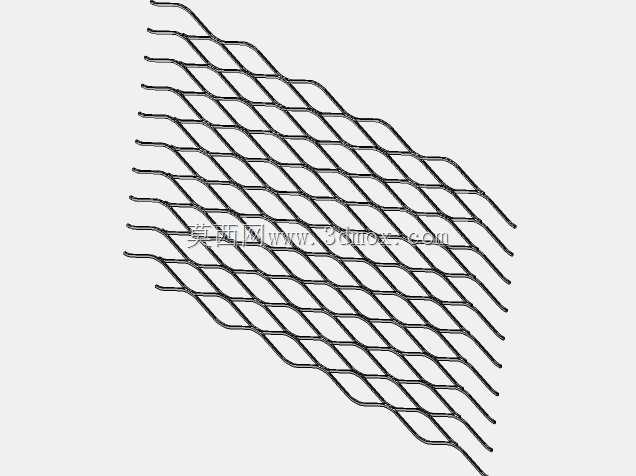

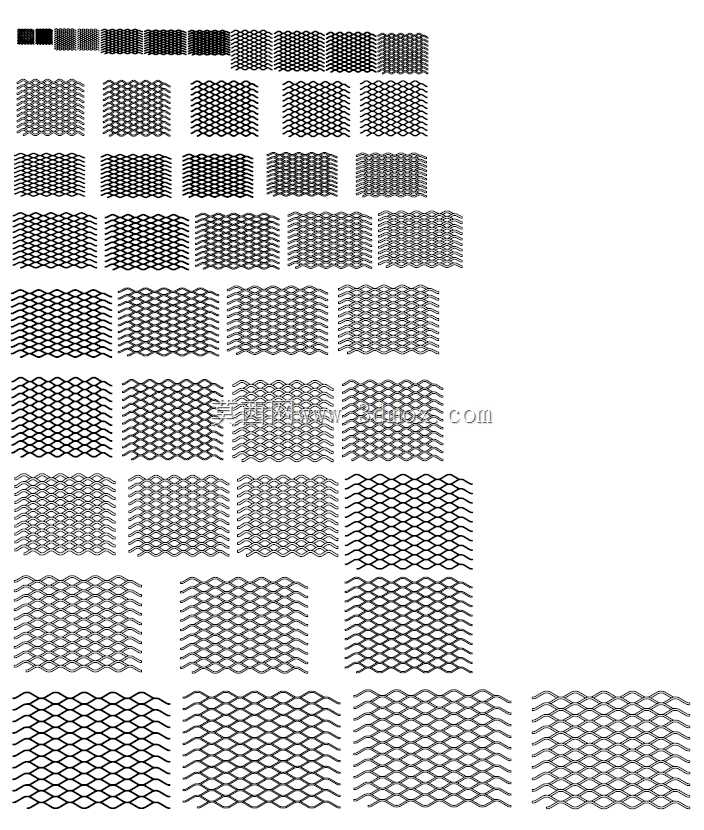

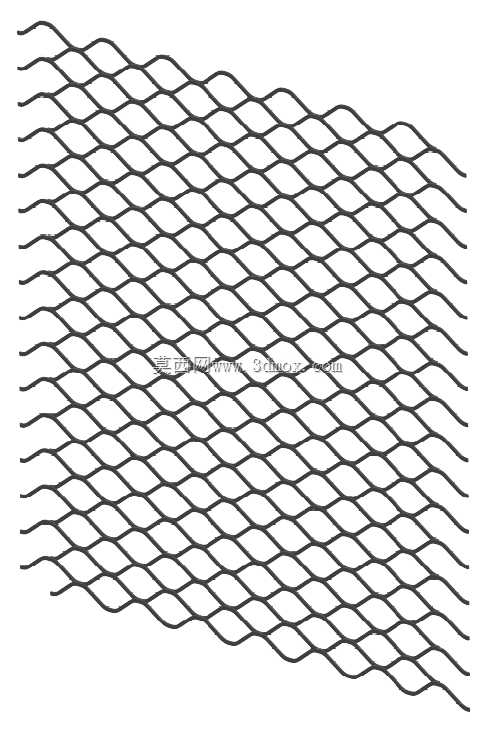

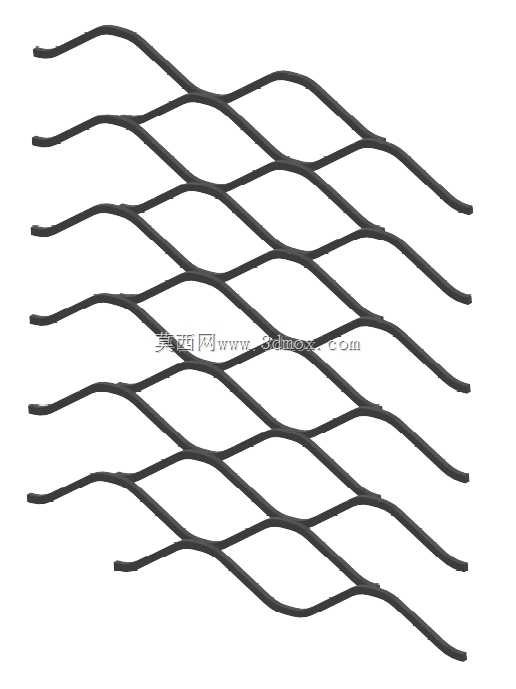

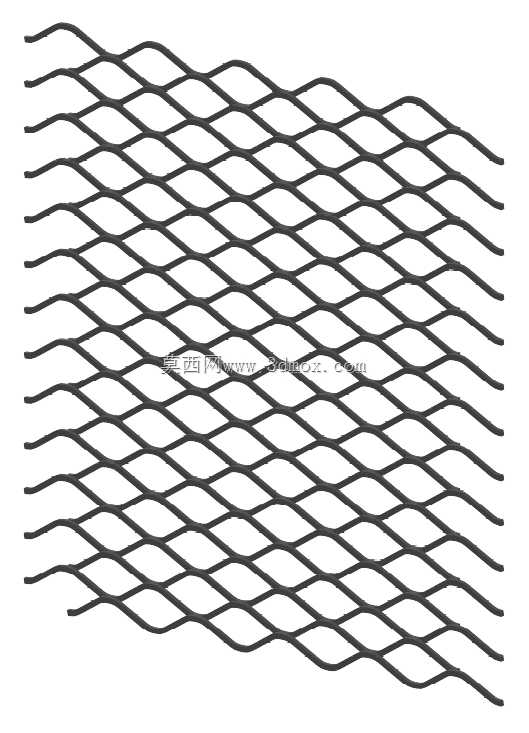

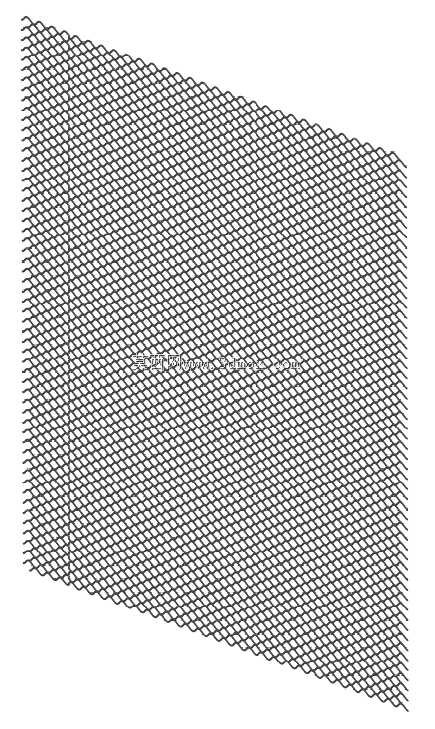

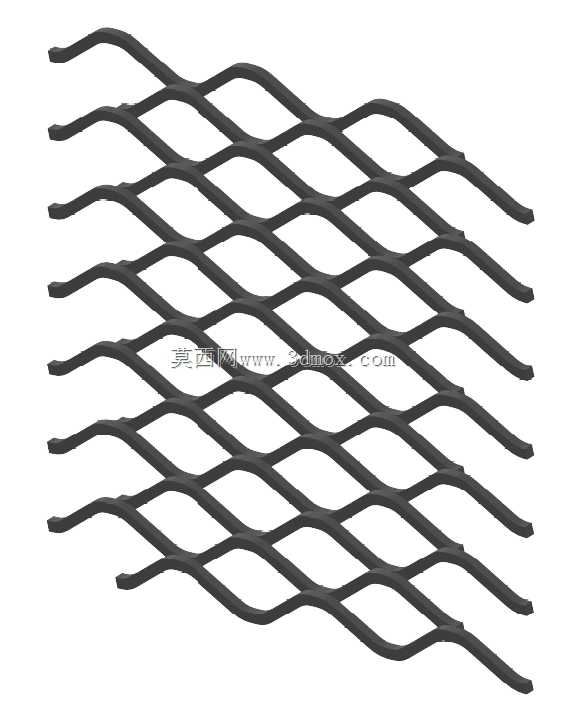

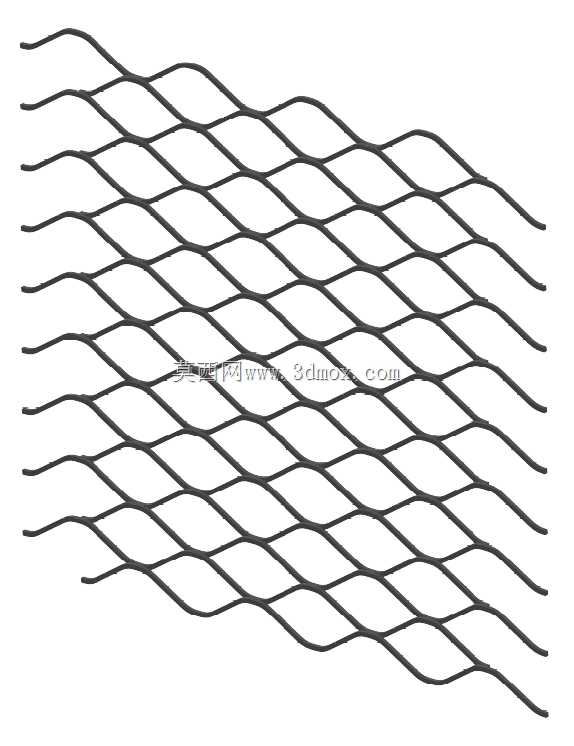

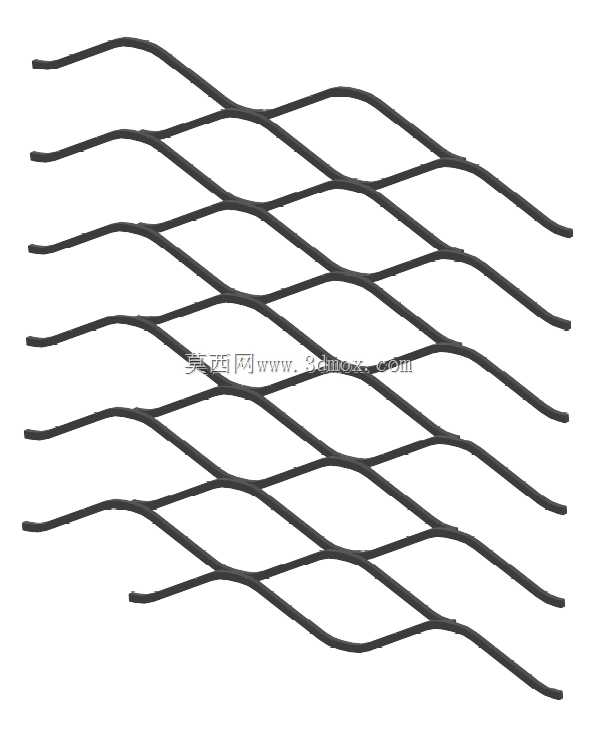

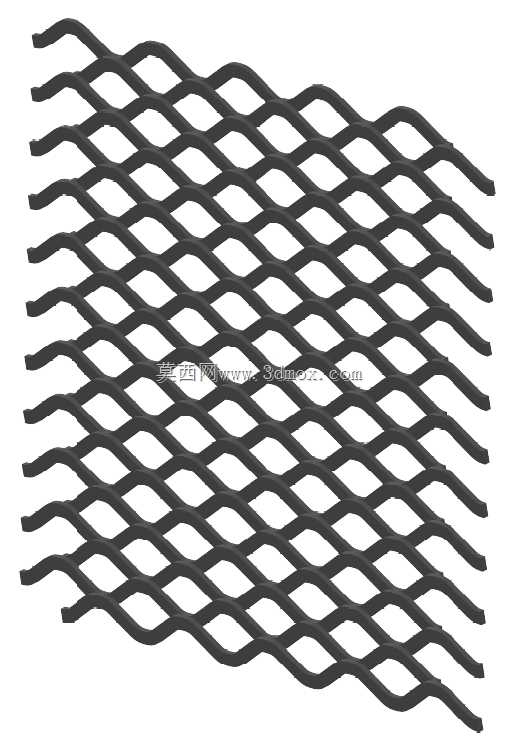

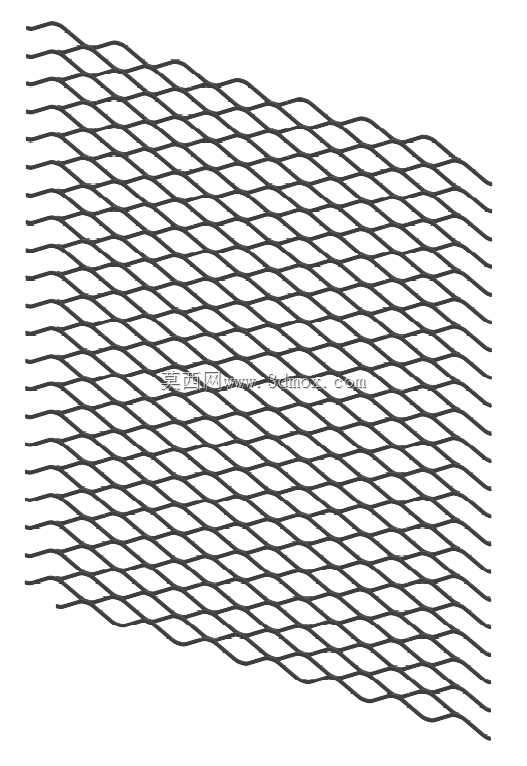

　　建模过程中要注意还原拉伸成型后的网梗截面形态，实际生产中切缝拉伸后的梗部会有轻微的扭转变形，不是完全平直的矩形截面，建模时如果完全做成理想平直状态，后续做有限元受力分析时的结果会和实际工况存在偏差，要根据实际冲压拉伸的工艺特性，给网梗添加合理的扭转角度与截面圆角，保证模型和实际生产出的构件形态一致，方便后续做装配干涉检查、受力仿真模拟的时候得到更贴近实际的结果。另外这类带设计表的参数化模型，可以通过调整几个核心参数快速生成不同规格的网板，不用每次重复建模，能大幅提升不同项目选型时的设计效率，调整参数时要注意校验拉伸比例的合理性，避免出现参数冲突导致网孔形态畸变、梗部厚度不匹配的问题。
