PCB板装单刀双掷拨动开关结构设计

　　在各类低压控制电路、小型电子设备的信号切换与通断控制场景中，板装式拨动开关是应用频次极高的基础控制元件，这类元件直接焊接在PCB板上，无需额外的安装固定结构，能够大幅缩减设备内部的布线空间，提升整机装配效率。本次设计的SPDT拨动开关针对PCB直装场景优化，核心功能是实现单路输入信号向两路输出回路的切换，可满足小功率信号切换、低压电源回路通断的使用需求，常见于小型工控板卡、手持检测设备、桌面小型机电装置的控制面板中。

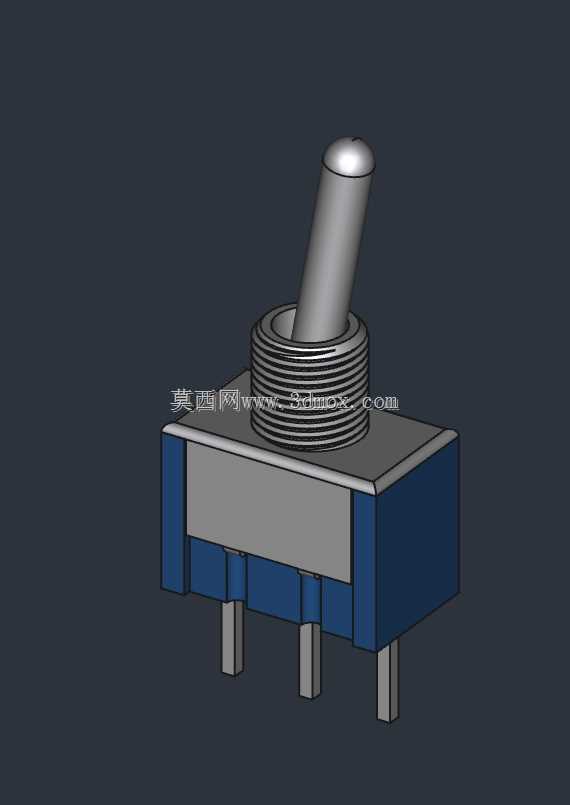

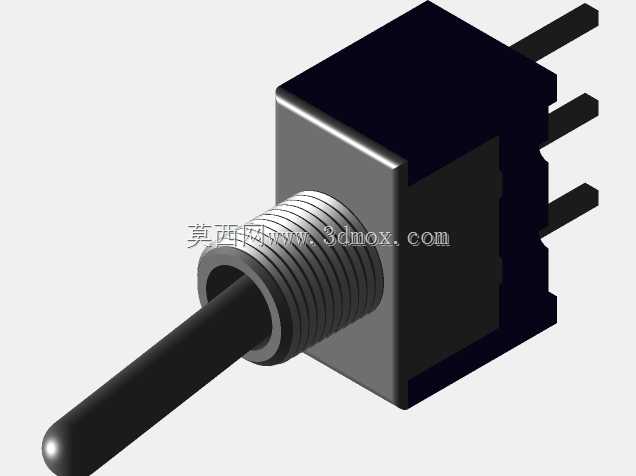

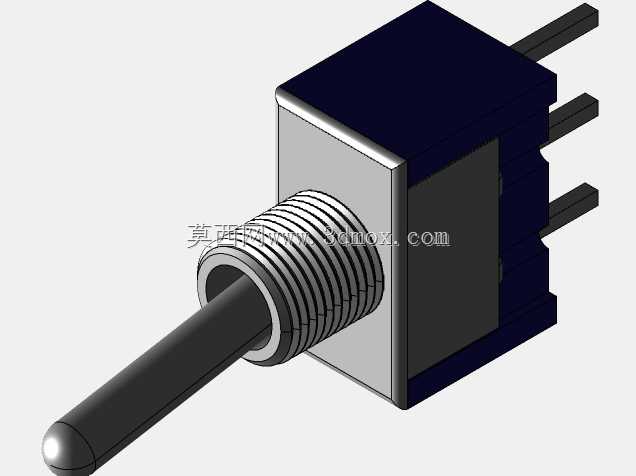

　　从设计思路来看，本次建模优先还原开关的外部装配特征与安装边界，未对内部弹性接触结构做完全还原，核心目的是为PCB布局设计、整机结构干涉检查提供准确的外部参考模型。开关主体采用方正的基座结构，基座底部伸出三个直插式引脚，引脚间距符合常规PCB板装元件的通用间距规范，可直接匹配标准焊盘孔径设计，引脚长度满足波峰焊的吃锡深度要求，避免焊接过程中出现虚焊、引脚过短无法透锡的问题。基座上部设置带外螺纹的安装柱，配套螺母可实现开关与设备面板的锁紧固定，拨杆采用圆柱带圆弧顶的结构，拨动手感顺滑，拨杆摆动角度控制在常规拨动开关的标准行程范围内，不会出现摆动幅度过大触碰周边元件的问题。

　　在安装边界设计上，模型严格还原了开关的实际外形尺寸，基座的长宽高尺寸匹配同规格市售开关的通用尺寸，安装柱的螺纹规格、伸出面板的长度均符合行业通用标准，设计人员在进行PCB布局时，可直接参考模型预留焊盘位置与元件周边的安全间隙，在进行面板开孔设计时，可直接提取安装柱的直径参数、螺母的锁紧空间参数，无需额外测量实物尺寸。开关的拨杆活动范围内未设置多余的凸起结构，能够避免拨杆摆动过程中与面板开孔边缘、周边 taller 元件发生干涉，直插引脚的排布方向与PCB走线方向适配，可减少走线弯折，提升PCB布线的整洁度。

　　从实际应用角度出发，这类板装拨动开关的结构设计需要兼顾焊接可靠性、操作手感与装配便利性，本次模型重点还原了装配相关的所有外部特征，能够满足结构设计阶段的元件选型、布局校验、干涉检查需求，设计人员可直接将模型导入装配环境，验证开关与周边结构件、PCB板、面板的匹配度，提前排查安装空间不足、拨杆活动受阻等设计问题，减少样机试制阶段的改模次数，缩短产品开发周期。对于需要进行整机结构仿真的场景，该模型也可作为简化元件参与装配，无需额外构建外部轮廓，提升建模效率。
