PCB安装式DPDT双极双位拨动开关结构

　　在工控板卡、小型测试仪器、消费类电子控制模组的电路设计环节，板载式切换开关的选型与结构适配，一直是结构工程师和硬件工程师协同对接时容易踩坑的细节点，很多时候选型只看电气参数，忽略了机械安装边界、操作件突出高度、引脚排布与PCB焊盘的匹配度，往往会导致SMT或波峰焊后出现干涉、操作手感异常、焊盘虚接等问题，这款DPDT拨动开关的三维结构，就是针对PCB直装场景做的结构还原，能给选型评估、板卡布局校验提供直观的三维参照。

　　从实际应用场景来看，这类双极双位拨动开关多用于需要两路电路同步通断切换的板载回路，比如小型电源的输入输出回路切换、测试治具的信号通路选通、小型手持设备的功能模式切换，和单刀拨动开关相比，DPDT结构可以同时控制两条独立回路，不需要额外增加继电器或者多路开关，能大幅节省板上的布局空间，尤其适合对安装体积有严格限制的紧凑型设备。很多工程师在做板卡布局时，往往只看 datasheet 上的二维尺寸，忽略了拨杆的摆动角度范围、操作时需要预留的手指操作空间，以及开关本体和周边高器件的安全距离，通过三维模型可以直接在装配环境里做干涉检查，提前规避拨杆摆动时碰到周边电容、接线端子的问题。

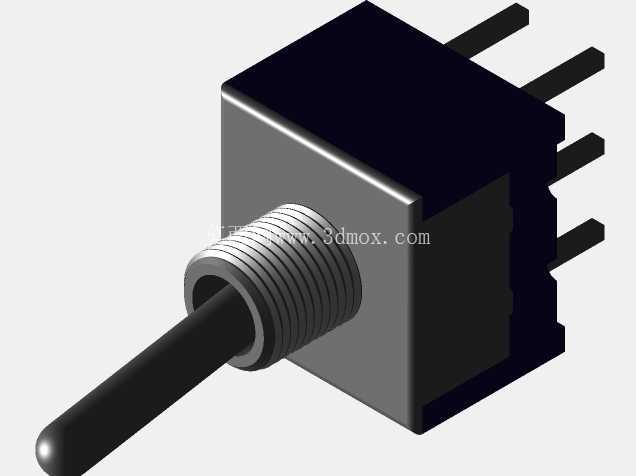

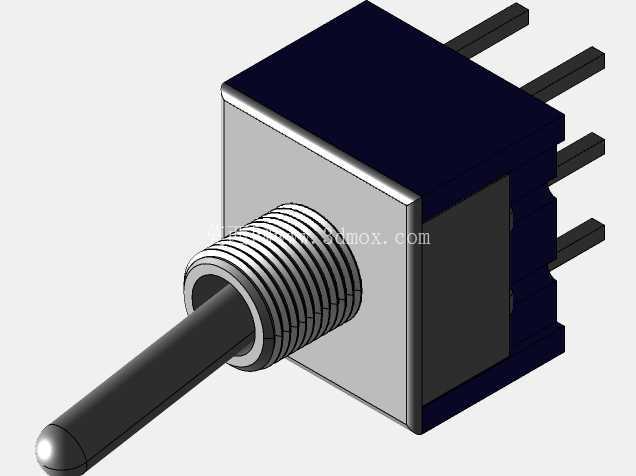

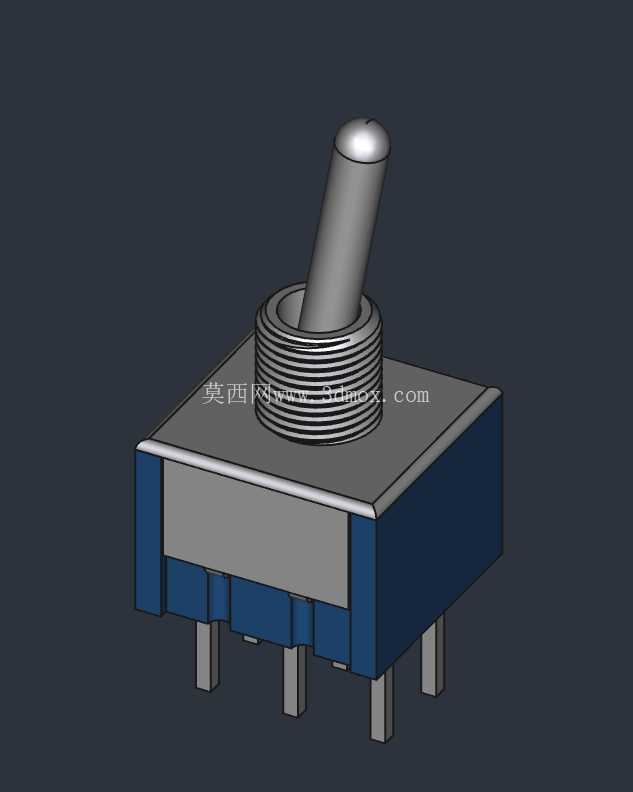

　　从功能特性来看，这款开关采用直插式引脚设计，适配标准PCB板厚的波峰焊工艺，引脚的排布间距符合常规电子元件的接插件标准，不需要定制特殊焊盘。开关本体的基座采用高强度绝缘材质，上部带螺纹的固定段可以搭配锁紧螺母，在需要面板安装和PCB安装双重固定的场景下，直接通过螺纹段穿过面板开孔，锁紧螺母后就能实现本体的完全固定，避免长期拨动后引脚受力出现焊盘脱落的问题。拨杆采用圆柱式结构，表面做了圆滑过渡处理，操作时的触感清晰，到位有明确的档位反馈，不会出现档位模糊导致的误操作。需要说明的是，这个模型主要还原了外部装配相关的结构特征，内部的弹簧、触点等弹性元件结构未做完全建模，对于板卡布局、结构干涉校验、安装开孔设计的场景来说，外部结构的精度完全可以满足使用需求，不需要额外拆解测绘。

　　从设计思路上，这款开关的结构完全围绕PCB安装的可靠性做优化：首先是引脚的伸出长度，刚好匹配常规1.6mm板厚的焊盘穿透要求，过波峰焊时焊锡可以顺着引脚爬升到合适高度，保证焊接强度；其次是本体底部的定位凸台，刚好可以卡在PCB对应的定位开孔里，过炉时不会出现偏移，不需要额外增加治具固定；上部的螺纹段长度兼顾了面板安装和裸板使用的需求，裸板使用时螺纹段不会突出过高影响其他元件安装，需要面板固定时又有足够的螺纹长度配合螺母锁紧。拨杆的摆动角度控制在合理范围内，既保证档位切换的行程足够，不会出现误触发，又不会因为摆角过大占用过多板上空间。

　　从安装边界尺寸来看，开关本体的方形基座边长适配常规2.54mm网格的PCB布局，引脚间距符合行业通用标准，可以直接调用标准封装库的焊盘，不需要单独绘制封装。拨杆在垂直状态下的顶部高度，满足大多数紧凑型设备的内部空间要求，拨杆摆动到极限位置时，不会超出基座的投影范围过多，周边元件只要预留出对应摆角的空间，就不会出现干涉。上部螺纹段的外径为标准规格，对应的面板开孔尺寸不需要特殊定制，用常规开孔钻就能加工。安装时需要注意，PCB上对应的定位孔和引脚孔的位置公差要控制在合理范围内，避免过炉时出现本体倾斜，导致拨杆操作卡滞；如果搭配面板安装，面板和PCB之间的距离要和螺纹段的有效长度匹配，避免锁紧螺母后开关本体受力，导致引脚变形。

　　在实际选型应用中，这类开关的机械寿命完全可以满足常规工业设备、消费电子的操作频次要求，结构上的防呆设计可以避免安装时出现引脚反接的问题，基座的绝缘材质可以满足常规低压电路的绝缘要求，不需要额外增加绝缘隔离结构。对于做三维布局的工程师来说，直接调用这个模型可以大幅减少测绘的时间，在方案阶段就能完成空间校验，避免后期打样后出现结构干涉，反复修改PCB和外壳模具的问题。
