BIGTREETECH SKSM V1.0电源供电板结构设计

　　在桌面级3D打印设备的供电链路改造场景里，不少玩家和设备运维人员都遇到过原有供电模块纹波过大、电容余量不足导致的喷头加热失稳、主板复位异常问题，这款供电转接板的设计初衷就是解决这类实际工况下的供电稳定性痛点。从实际应用场景来看，它可以直接适配BIGTREETECH旗下多款主流3D打印机主控板，作为外置的电源滤波与稳压补充模块，也可用于小型桌面数控设备、DIY电子装置的直流供电滤波环节，承接开关电源输出到负载端之间的纹波滤除、瞬时大电流补偿功能。

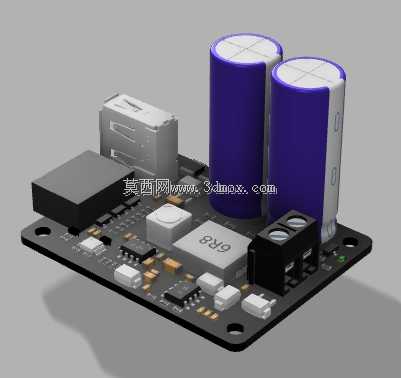

　　从功能特性上看，板载两颗大容量直插铝电解电容，容值选型匹配12V/24V直流供电场景下的瞬时电流补能需求，当设备端出现加热棒快速启停、步进电机急加减速这类瞬间拉低母线电压的工况时，电容存储的电荷可以快速释放，避免母线电压跌落触发主控欠压保护。板上集成的整流、滤波辅助电路可以进一步滤除开关电源输出的高频纹波，降低供电回路的杂波干扰，减少对热敏电阻采样、步进电机驱动信号的电磁影响。接口部分预留了标准的接线端子与接插位，可直接对应主流供电线路的线径规格，不需要额外做转接处理，降低现场改装的接线难度。

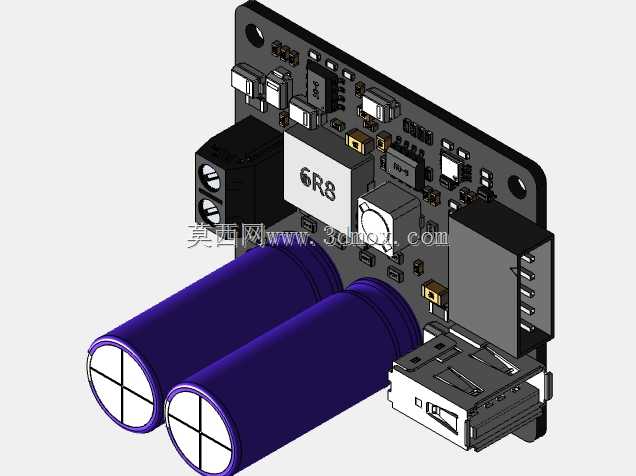

　　设计思路上，这块板采用了单面板布局，功率回路与信号回路做了清晰的分区，大电流走线做了加宽铺铜处理，降低大电流通过时的线路压降与发热。电容的安装位置做了限位设计，两颗电容并排布置在板身一侧，既预留了电容本体的散热空间，也避免电容高度干涉周边其他板卡的安装。板身四角预留了标准的M3安装孔位，孔位间距匹配通用的3D打印机型材安装槽位，也可以通过铜柱固定在设备内部的空闲安装位，安装时不需要对原有设备结构做打孔改造。所有贴片元件都布置在板身正面，背面做了整面铺地处理，既提升了板身的结构强度，也增强了抗干扰能力。

　　从外形尺寸与安装边界来看，板身整体为矩形结构，板上最高元件为两颗直插电解电容，安装时需要预留对应电容高度的垂直空间，避免与设备外壳、其他板卡发生干涉。接线端子的出线方向朝向板身外侧，接线后线材不会弯折到板身元件区域，避免线材绝缘层被元件引脚磨损造成短路风险。板边到元件的距离预留了足够的安全间隙，即使安装在金属型材旁边，也不会出现元件引脚接触金属造成短路的问题。实际装配时，只需要将开关电源的直流输出接入板上的输入端子，再从输出端子接线到主控板的供电输入端即可完成改装，不需要额外调整原有设备的固件参数，适配门槛较低。

　　在结构细节处理上，板上的功率元件比如整流桥、稳压芯片都布置在板身通风较好的区域，设备运行时的散热风流可以直接带走元件工作产生的热量，避免长时间大负载下元件过热降额。板上的丝印清晰标注了各个接口的正负极、元件参数，接线时可以直接对照丝印操作，减少接反线路烧毁设备的风险。电容的引脚焊盘做了加大处理，既提升了焊接的牢固度，也能承受电容在设备移动、震动过程中产生的应力，避免长期使用后出现焊盘脱焊的问题。对于DIY改装场景来说，这个结构设计也预留了一定的改装空间，用户可以根据自身的供电需求更换不同容值、耐压规格的同尺寸电容，不需要修改板身结构即可完成参数调整。
