业余加工用立式数控雕刻路由器结构

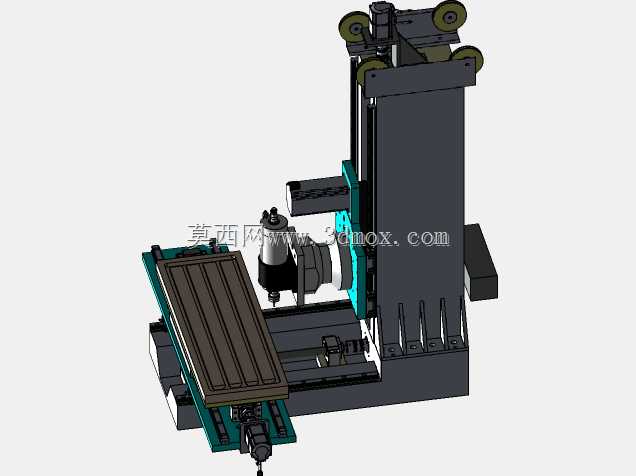

　　这款面向业余加工场景设计的立式CNC路由设备，核心定位是满足个人工坊、小型创客空间的非金属及软金属轻切削需求，可覆盖木工浮雕、塑料件铣削、软铝件开粗、电路板雕刻等常见的小尺寸工件加工场景，相比工业级加工中心，它的结构更紧凑，对安装场地的承重、空间要求更低，适合非量产的单件定制加工使用。从结构布局来看，设备采用固定立柱+移动工作台的经典C型结构，立柱部分采用厚钢板拼焊的箱型结构，背部设置多道加强筋来提升Z轴传动的刚性，避免高速铣削时主轴出现颤振影响加工表面质量；Z轴滑台通过线性导轨挂载在立柱正面，搭配滚珠丝杠传动，可带动高速主轴完成上下方向的进给运动，主轴夹座采用标准ER夹头配置，可适配不同直径的铣刀、雕刻刀，

　　满足不同加工工序的刀具装夹需求。工作台部分采用铸铁材质的T型槽平台，可通过压板、夹具固定不同外形的待加工工件，工作台沿X轴方向的导轨安装在底部的床身基座上，Y轴传动组件集成在工作台滑座内部，三轴的传动端均预留了步进电机的安装位，可根据加工精度需求选配不同扭矩的驱动电机，也可加装限位开关、原点传感器来提升设备的自动化运行能力。设备顶部设置了四个导向轮结构，可用于穿装拖链、排布线缆，避免运动过程中线缆出现拉扯、磨损的问题，整体安装边界控制在小尺寸工坊可容纳的范围内，不需要专门的设备基础，放置在平整的水泥地面或者重型工作台面上即可调平使用。设计过程中优先考虑了零件的易加工性，大部分结构件可通过常规的铣削、钻孔工序完成加工，

　　降低了个人制作者的零件加工门槛，同时各轴的行程设置匹配了业余加工最常用的工件尺寸范围，既不会因为行程过大造成结构刚性冗余浪费，也不会因为行程过小限制可加工工件的类型。主轴侧旁预留了冷却管路的安装位置，可根据加工材质选配风冷或者微量润滑系统，加工木质、塑料工件时可加装吸尘罩连接集尘设备，避免加工碎屑飘散影响操作环境，整体结构没有多余的冗余设计，所有部件的布局都围绕提升加工稳定性、降低组装难度展开，适合个人用户自行组装调试后用于日常的创意加工、零件打样使用。
