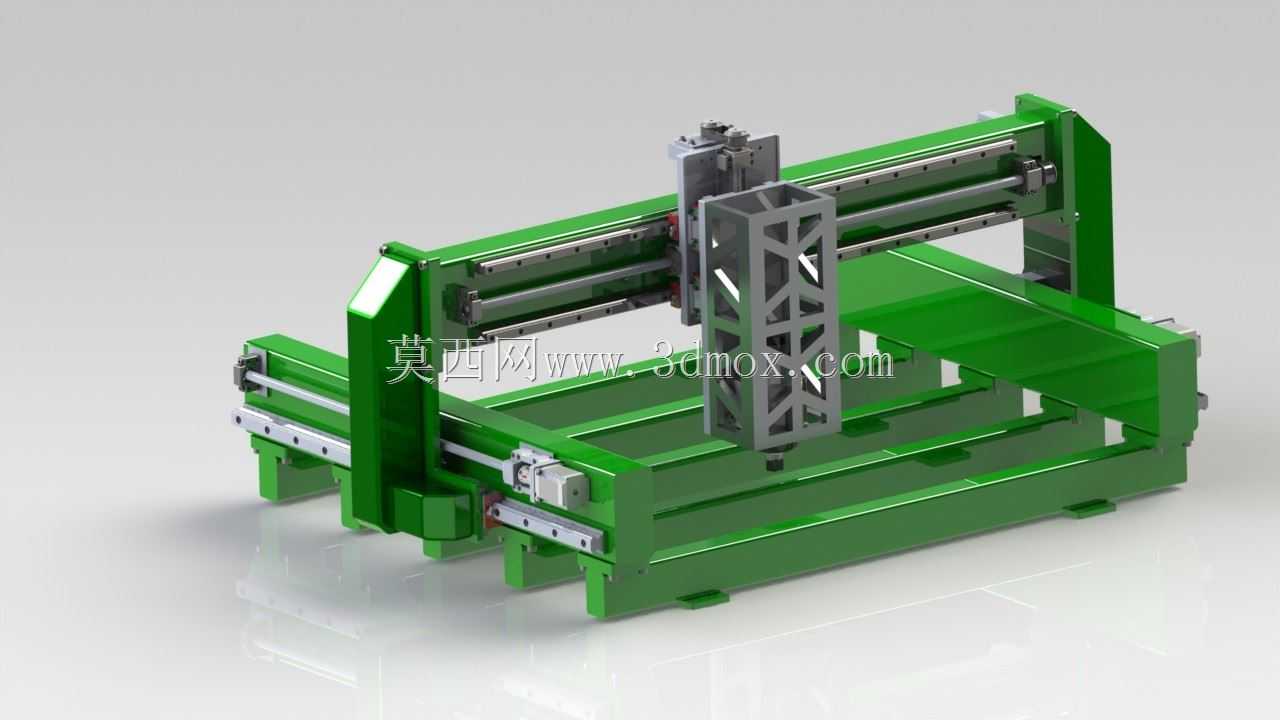

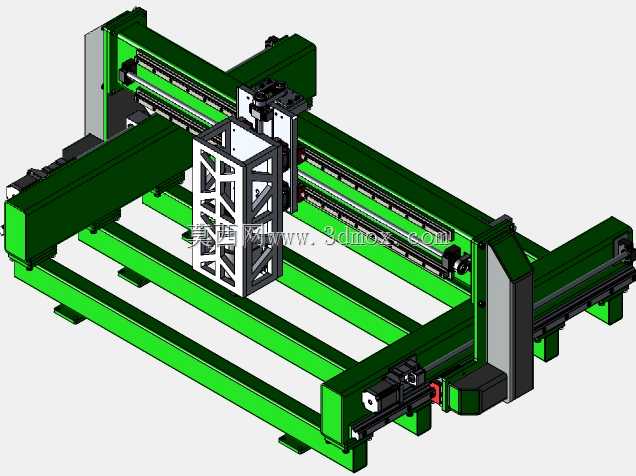

龙门式800行程数控铣床三维结构

　　这款龙门架构的数控铣削设备，核心适配中小型非金属、软金属板材的平面铣削、轮廓切割、浮雕加工场景，在广告标识制作、小型五金零件加工、工艺礼品雕铣领域应用广泛，相较于普通立式铣床，其龙门跨距布局能提供更稳定的大平面加工支撑，加工过程中横梁负载传递更均匀，可有效降低长行程加工时的主轴抖动问题。从结构设计逻辑来看，整机采用方管焊接机架作为基础承载件，床身两侧布置平行直线导轨作为Y向运动支撑，龙门横梁横跨在两侧Y向滑座上，X向导轨集成在横梁前侧，搭载Z向主轴滑枕，三个运动轴均采用丝杠传动搭配伺服驱动的方案，能保证进给运动的重复定位精度。设计过程中优先考虑了机架的刚性冗余，焊接床身预留了地脚安装的调节孔位，可根据车间地面平整度调整设备水平，

　　避免长期运行出现床身形变影响加工精度；Z向滑枕采用箱式结构设计，内部布置加强筋提升主轴安装位的抗扭刚性，可适配不同功率的高速电主轴，满足不同材质的切削负载要求。从安装边界来看，设备X向有效行程为800mm，对应Y向行程可覆盖常规幅面的板材加工，整机占地尺寸适配中小型加工车间的布局需求，不需要额外做特殊的地基处理，普通硬化水泥地面即可完成安装固定。设备的导轨安装面均预留了刮研余量，装配时可通过配刮保证导轨的平行度与直线度，横梁与Y向滑座的连接位置设计了定位销孔，能保证反复拆装后的位置精度，两侧的Y向传动丝杠采用对称布置，可抵消运动过程中的偏载力矩，避免滑座运行时出现卡滞。日常使用中，该结构的维护点集中在导轨丝杠的润滑、传动部件的松紧调整，开放式的工作台面方便工件装夹，可搭配通用型压板、真空吸附台等不同工装，拓展加工适配范围，整体结构没有冗余的复杂设计，零部件通用性强，适合做定制化改装或者批量生产的基础机型参考。
