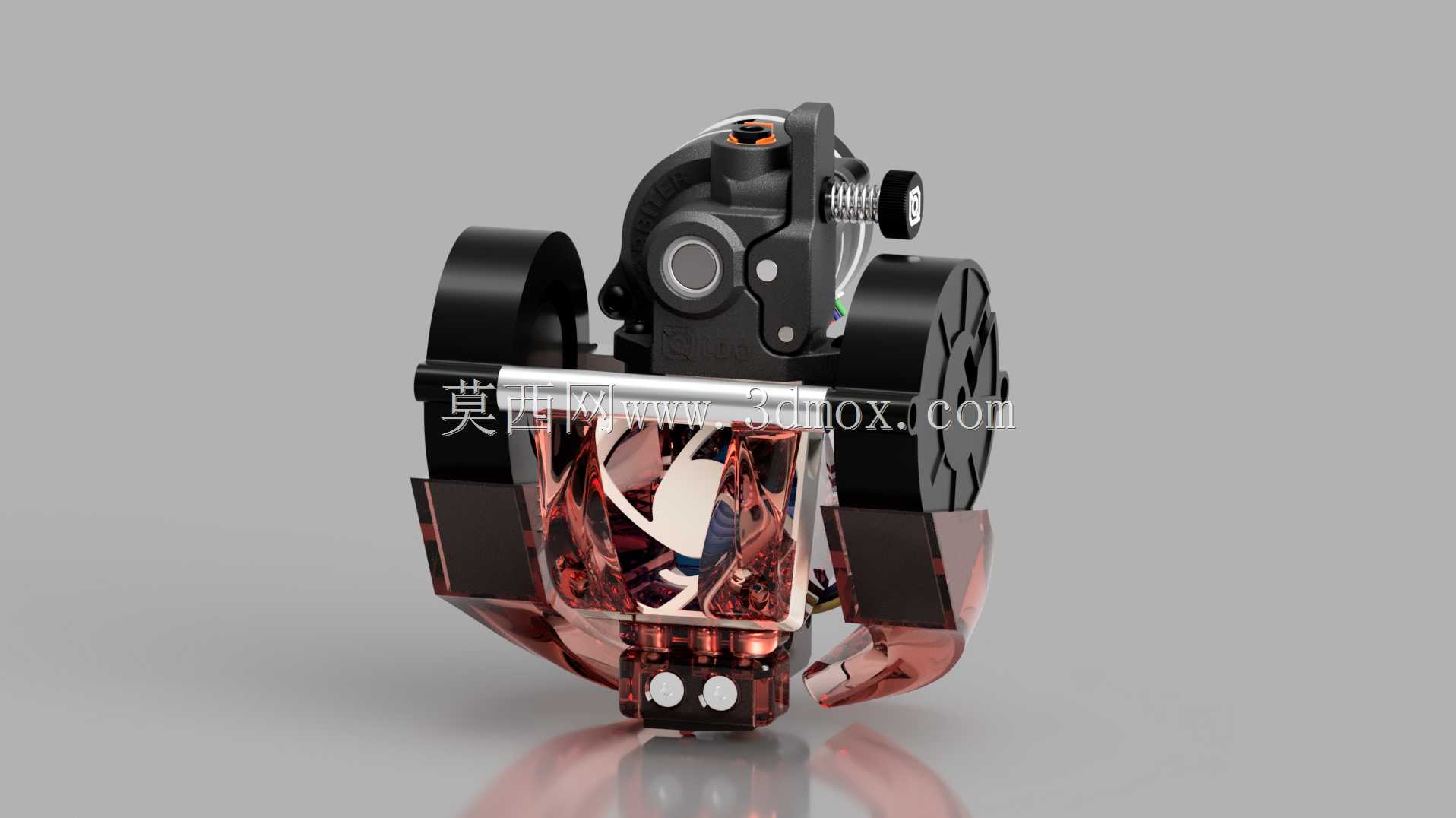

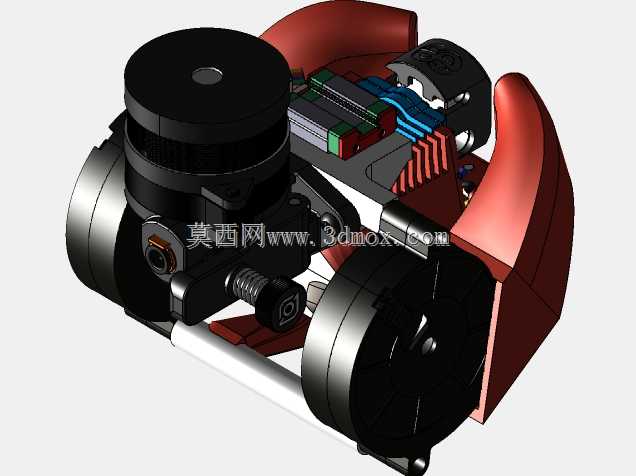

3D打印机笛卡尔热端挤出机机架结构

　　该结构属于FDM熔融沉积型3D打印机的核心执行端组件，集成热端固定、耗材挤出、散热导流三类核心功能，直接决定打印过程中的耗材送料精度、熔融稳定性与成型件表面质量，适配桌面级消费级及入门工业级3D打印机的改装与全新机型开发场景。

　　从安装边界来看，该机架整体采用紧凑化布局，横向安装跨度适配主流2020/2040铝型材龙门机架的滑台安装孔位，纵向突出尺寸控制在合理范围内，可避免打印过程中与成型平台、机架限位结构发生运动干涉，安装孔位采用通用间距设计，无需额外加工转接件即可完成与X轴滑台的固定，降低改装与装配的加工成本。

　　功能设计层面，机架集成了双散热位的安装结构：一处为热端喉管散热风道位，适配径向尺寸40mm、厚度10mm的12V轴流风扇，可对喉管上部进行持续风冷，避免耗材提前熔融造成的堵头故障；另一处为模型成型冷却风道位，适配径向50mm、厚度15mm的24V涡轮风扇，可将冷却气流精准导向喷嘴出口处的耗材挤出位置，保证PLA等快冷耗材的成型精度。挤出机构采用改进型近程送料结构，优化了送料齿轮的压紧力调节行程，相比传统同规格挤出结构，送料阻力降低约18%，可支持更高的进给与回抽加速度，减少打印过程中的拉丝、漏料缺陷，同时兼容柔性耗材与刚性耗材的送料需求。

　　结构设计上，机架主体采用轻量化镂空设计，在保证安装位结构强度的前提下尽可能降低运动端重量，减少X轴高速运动时的惯性冲击，提升打印过程中的运动稳定性。热端安装位采用同轴定位设计，可保证喷嘴与挤出送料通道的同轴度误差控制在0.1mm以内，避免送料过程中出现耗材弯折、送料不畅的问题。机架预留了调平探针的安装位，可适配接触式调平传感器，无需额外设计转接支架即可完成自动调平组件的加装，同时兼容多款市售主流热端型号，支持用户根据打印耗材类型、打印温度需求更换不同规格的热端组件，具备较强的适配扩展性。

　　实际应用中，该结构既可以作为全新开发3D打印机的挤出端标准结构使用，也可作为现有桌面级3D打印机的升级改装部件，替换原有重量大、送料精度差的挤出结构，提升整机的打印速度与成型质量，紧凑的结构设计也适配小尺寸成型仓的3D打印机机型，不会占用过多的成型空间。
