发动机活塞连杆组件三维结构设计

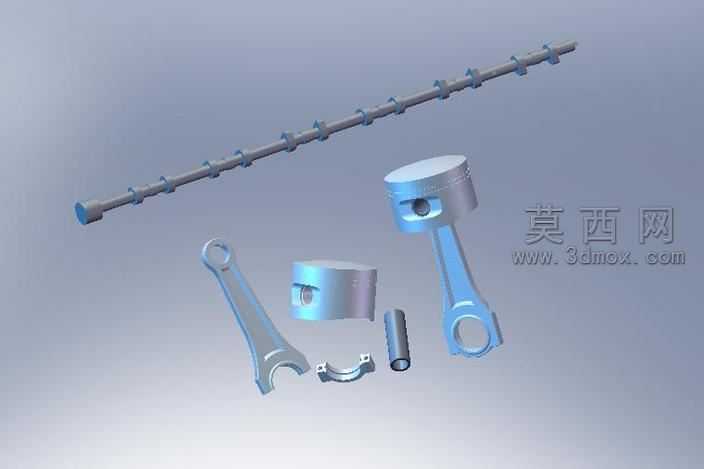

本作品为内燃机核心运动组件的三维参数化建模成果，完整还原了活塞、连杆、活塞销、连杆轴瓦、凸轮轴等发动机核心零部件的装配关系与结构细节。建模过程中采用自底向上的设计思路，先逐一完成单个零件的特征构建：针对活塞零件，先绘制裙部椭圆截面轮廓，通过拉伸生成基体后，依次切除活塞环槽、销座孔、避阀坑等特征，对活塞顶部燃烧室曲面采用放样命令完成平滑过渡，保证压缩比对应的容积精度；连杆零件采用锻造件的典型结构，先绘制大小头的外圆与内孔轮廓，通过拉伸生成杆身基础形态，再对杆身进行工字截面的放样切除，兼顾轻量化与结构强度，同时完成连杆盖的拆分面设计、螺栓孔的同轴度约束，保证大小头孔的圆柱度与平行度公差符合设计要求。凸轮轴零件采用多段凸轮型线的阵列设计，先绘制单个进排气凸轮的轮廓曲线，通过包覆命令生成凸轮升程曲面，再沿轴身阵列对应缸数的凸轮组，同时完成轴颈、油封轴段的特征构建，保证各凸轮相位角的装配精度。材质渲染阶段，针对不同零件的实际工况赋予对应材质：活塞采用高硅铝合金材质，调整金属粗糙度与高光参数还原铸铝的哑光金属质感；连杆采用40Cr调质钢材质，添加轻微的锻造纹理贴图提升真实感；凸轮轴采用冷激铸铁材质，表面做硬化层的质感区分；轴瓦、活塞销等零件分别对应铜铅合金、渗碳钢的材质表现。装配阶段严格按照发动机实际装配约束添加配合关系：活塞与活塞销采用同轴心配合，活塞销与连杆小头采用间隙配合约束，连杆大头与连杆盖通过螺栓孔同轴心、端面重合完成装配，凸轮轴设置轴向定位约束，所有运动部件保留合理的运动间隙，完整呈现曲柄连杆机构与配气机构核心部件的空间位置关系，可直接用于运动仿真、结构力学分析或教学演示场景，建模过程中所有特征均保留参数化编辑属性，可根据不同排量、缸数的设计需求快速调整尺寸参数，适配不同型号内燃机的设计迭代需求。
