小型折叠式风力涡轮发电装置结构设计

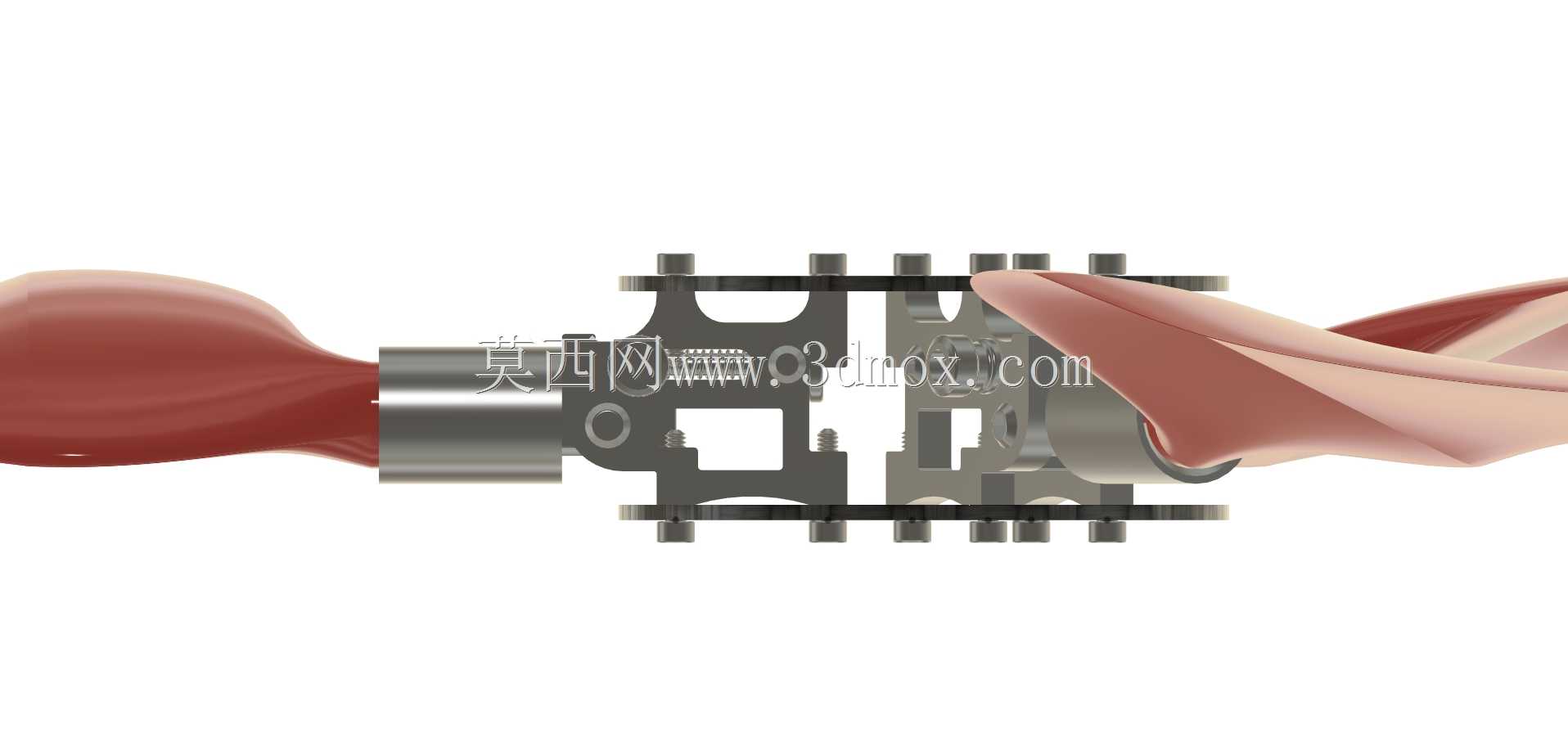

　　这款折叠式风力涡轮装置主要面向分布式微小型风能采集场景设计，可适配偏远区域离网供电、户外便携设备补能、小型监测站点持续供电等实际工况，解决传统固定式小型风轮运输占用空间大、安装调试流程繁琐、低风速区间启动性能不足的实际问题。从结构设计逻辑来看，核心的折叠机构集成在轮毂与叶片的连接位置，采用多组铰接定位结构配合限位锁止组件，叶片可沿铰接轴完成折叠收拢，收拢状态下整体径向尺寸可缩减至展开状态的35%左右，大幅降低运输过程中的包装体积，也能在极端强风天气下通过收拢叶片降低风阻载荷，避免叶片过载断裂、连接结构变形等失效问题。展开状态下，叶片通过定位销与轮毂法兰完成刚性锁止，配合轮毂内置的传动连接结构，

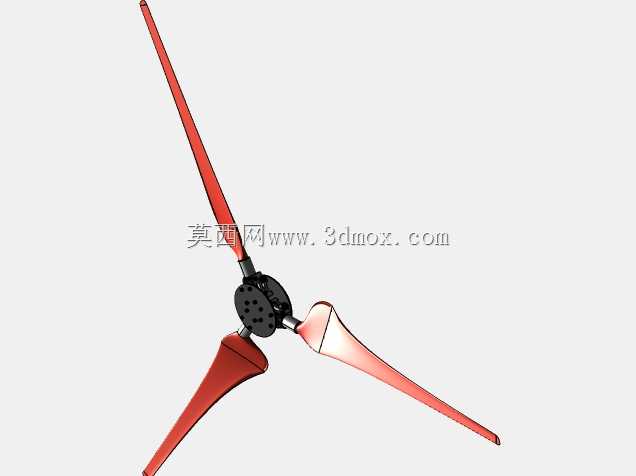

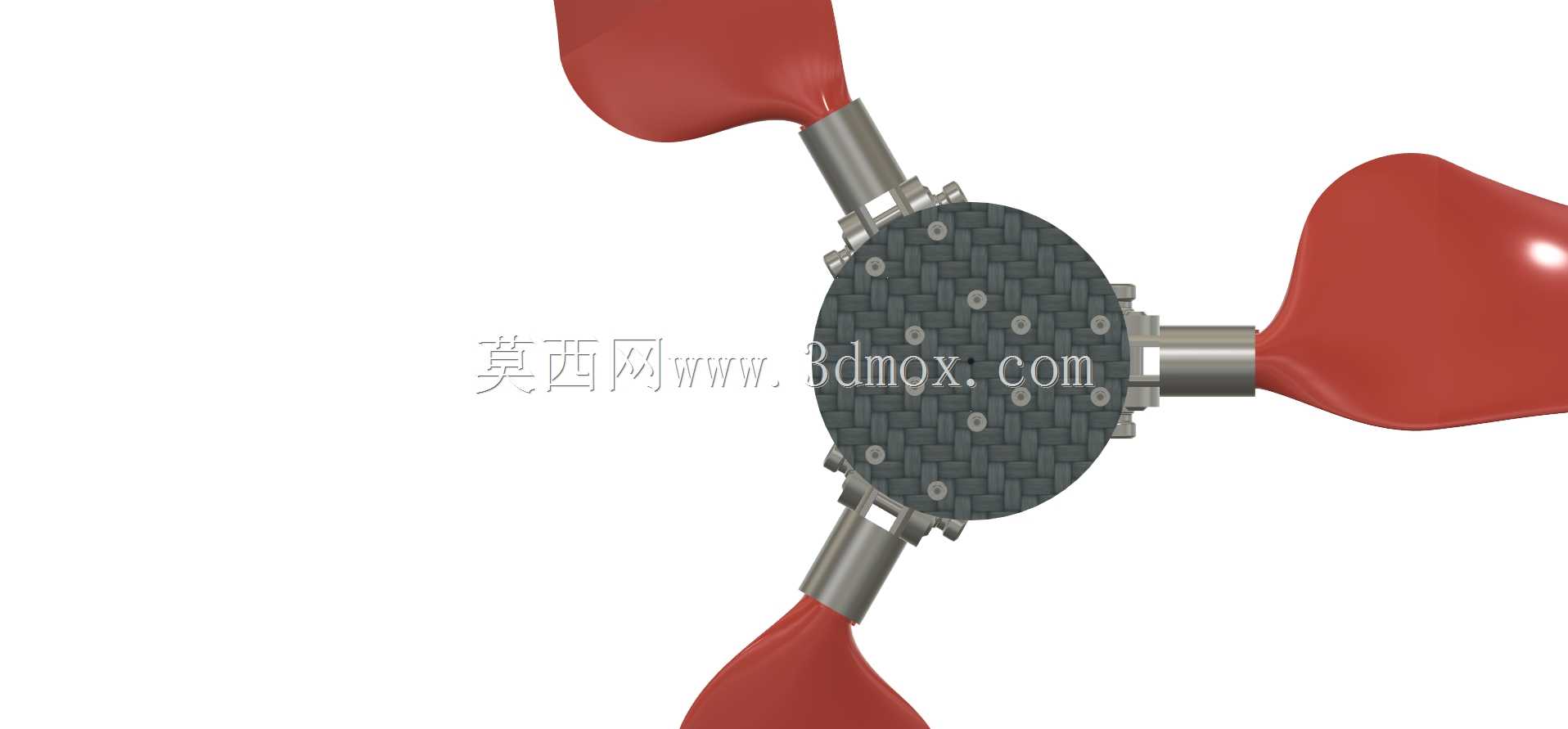

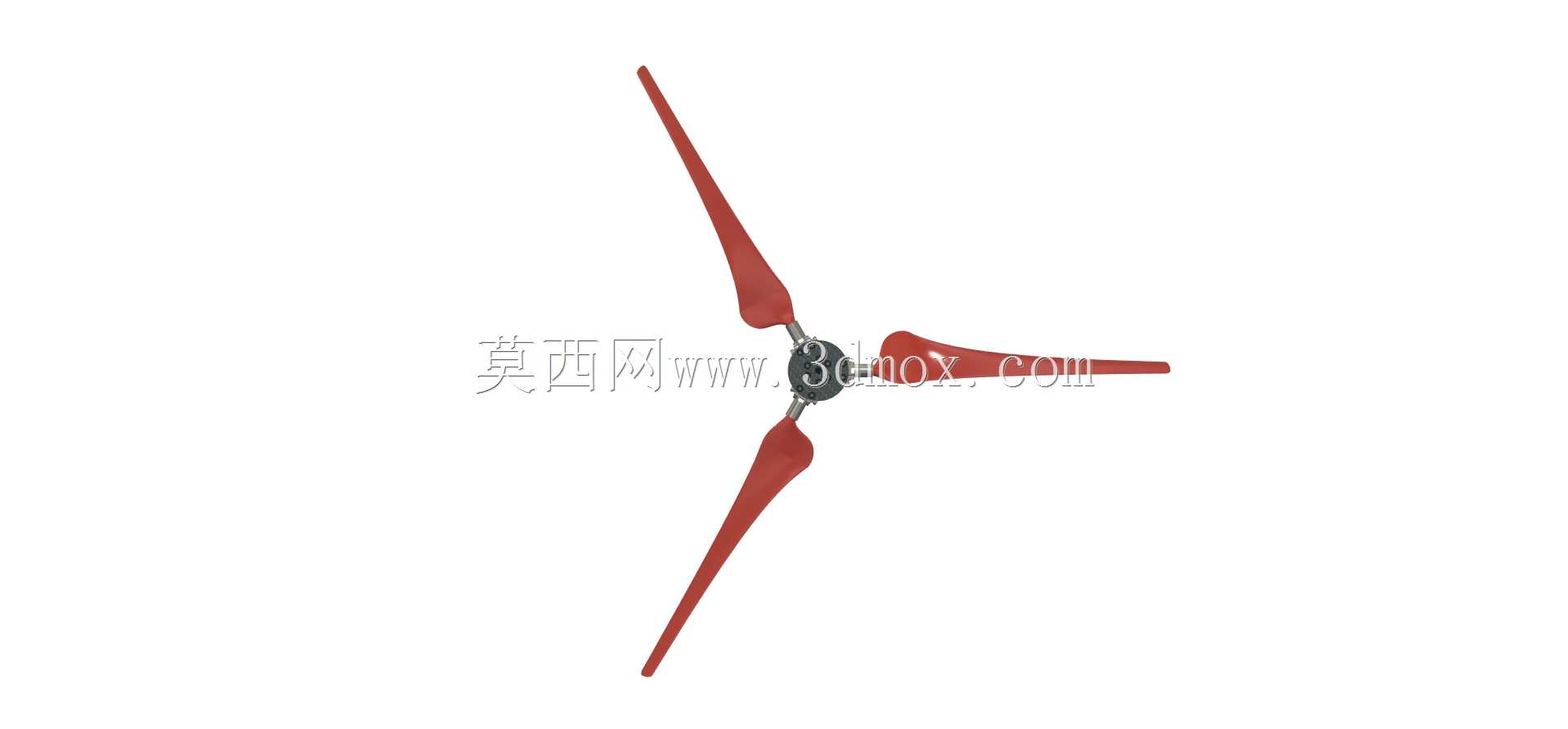

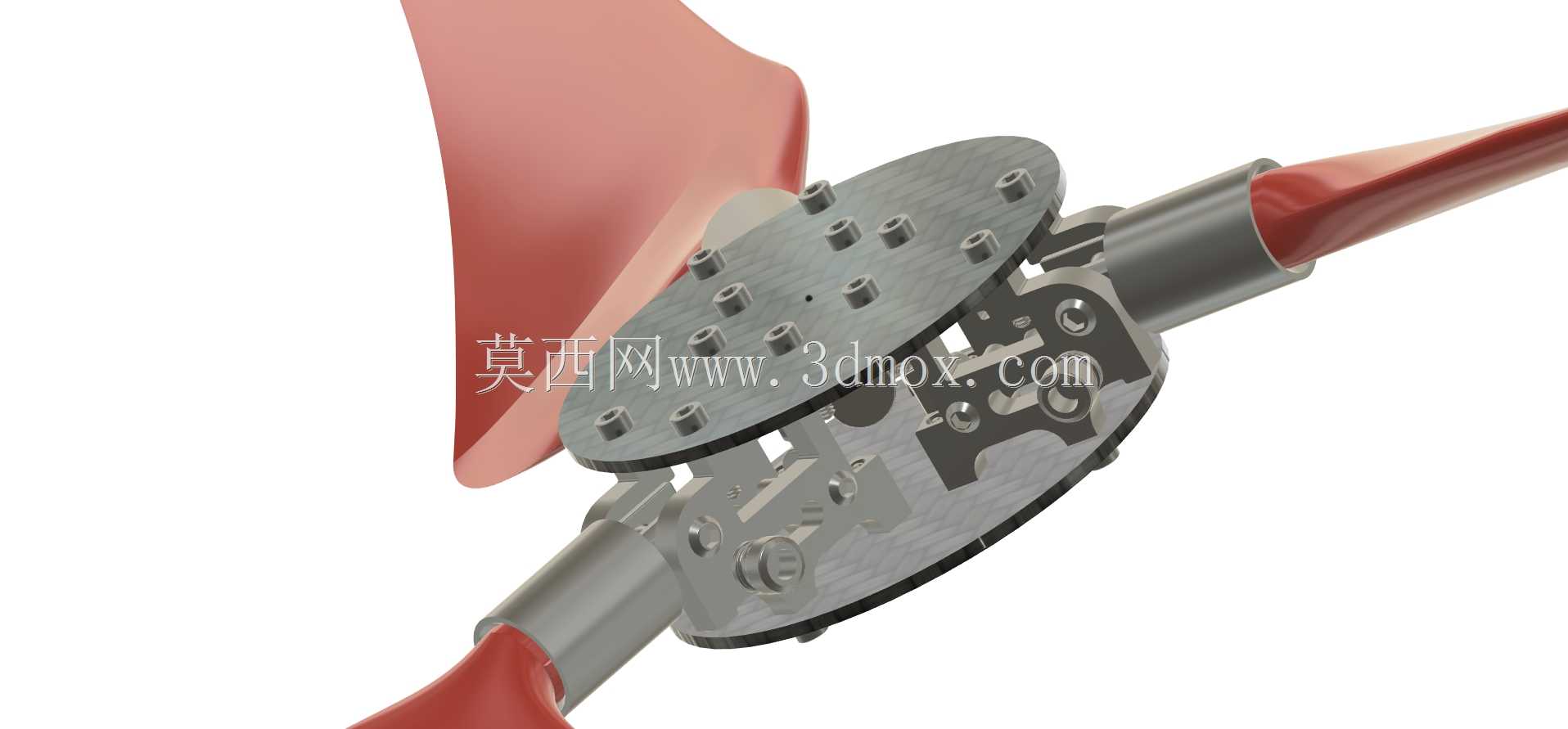

　　可将叶片捕获的风能稳定传递至后端的发电单元，连接法兰采用均布螺栓孔设计，可适配不同功率规格的微小型发电机输入轴，安装边界预留了足够的同轴度调整余量，降低现场安装时的对位难度。叶片采用曲面翼型设计，翼型截面经过气动优化，在3m/s的低风速条件下即可获得足够的启动扭矩，无需额外配置启动辅助结构，叶片与铰接座的连接位置设置了阻尼缓冲结构，可抵消风速突变带来的冲击载荷，延长整体结构的疲劳寿命。轮毂主体采用盘式分层结构，上层为叶片安装法兰，下层集成传动定位槽与锁止机构的安装位，各部件之间采用模块化设计，单个铰接组件出现磨损或损坏时可单独拆卸更换，无需整体拆解轮毂结构，降低后期运维的配件成本与操作难度。实际安装过程中，

　　该装置可直接适配标准的小型风力发电机立杆，连接法兰的安装孔位与市面主流微小型风电立杆的顶部安装尺寸通用，无需额外制作转接支架，收拢状态下可直接放入常规户外作业的工具收纳箱，适合野外作业团队、应急供电场景的快速部署需求。结构设计阶段充分考虑了不同工况下的载荷分布，铰接位置的销轴采用耐磨材质，配合自润滑衬套，可在长期户外无维护的条件下保持转动顺畅，锁止机构设置了双重防松结构，避免长期振动下出现锁止失效、叶片意外折叠的问题。
