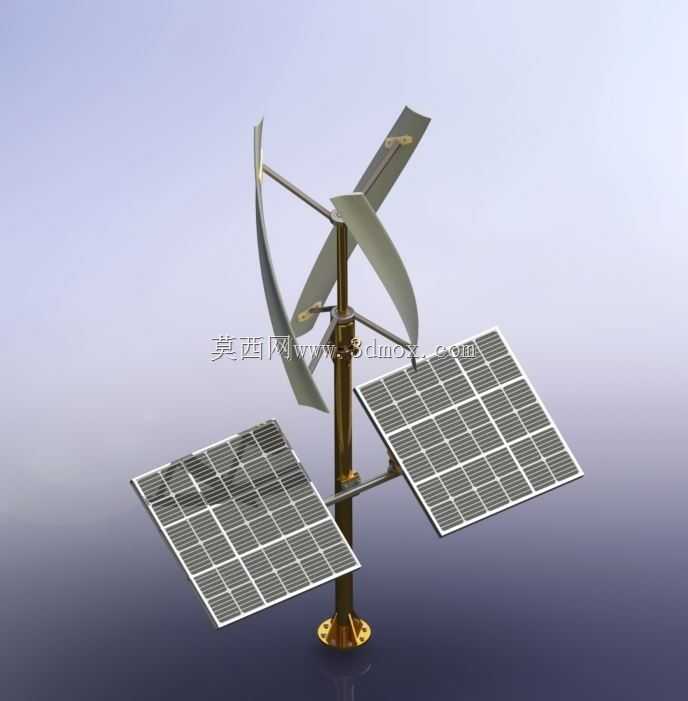

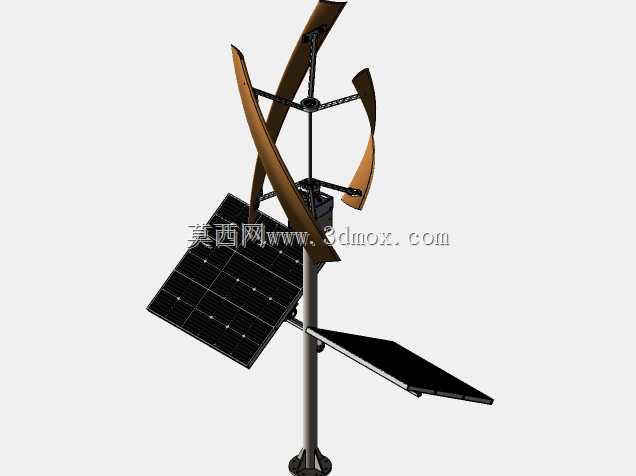

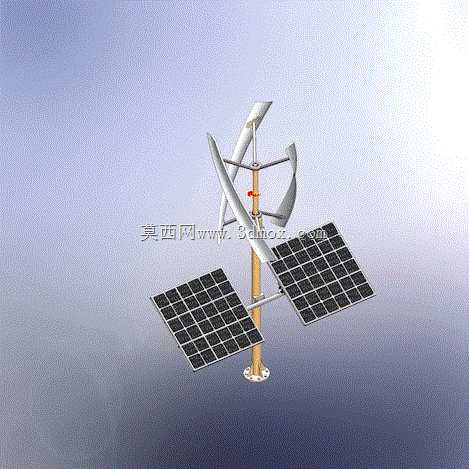

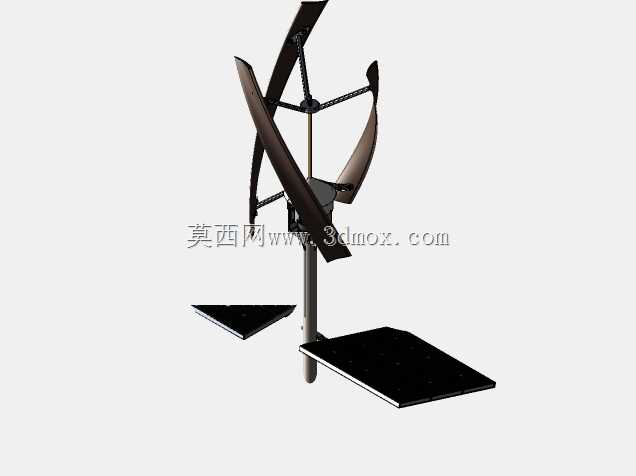

搭载太阳能电池板的垂直轴立式涡轮发电装置

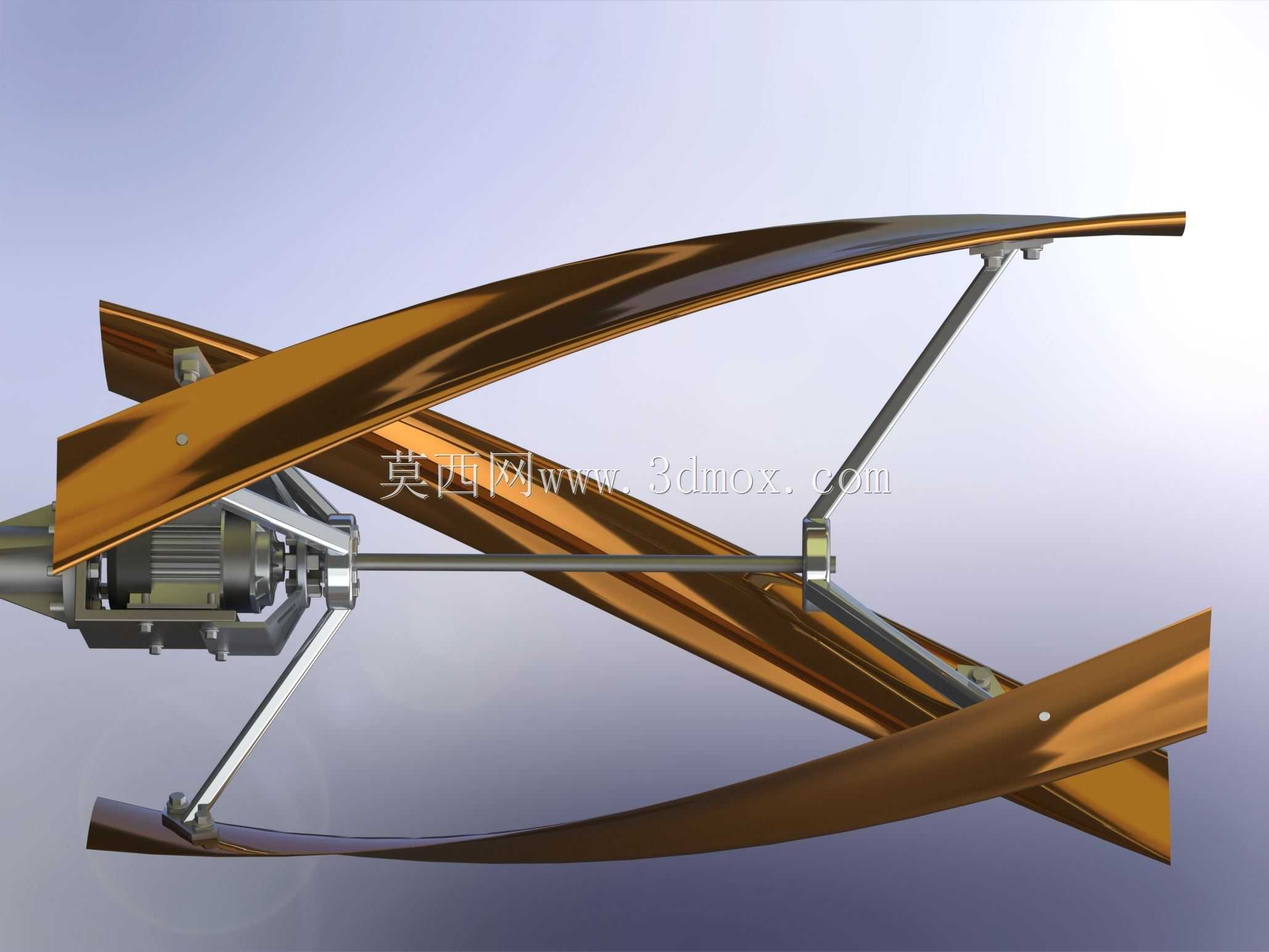

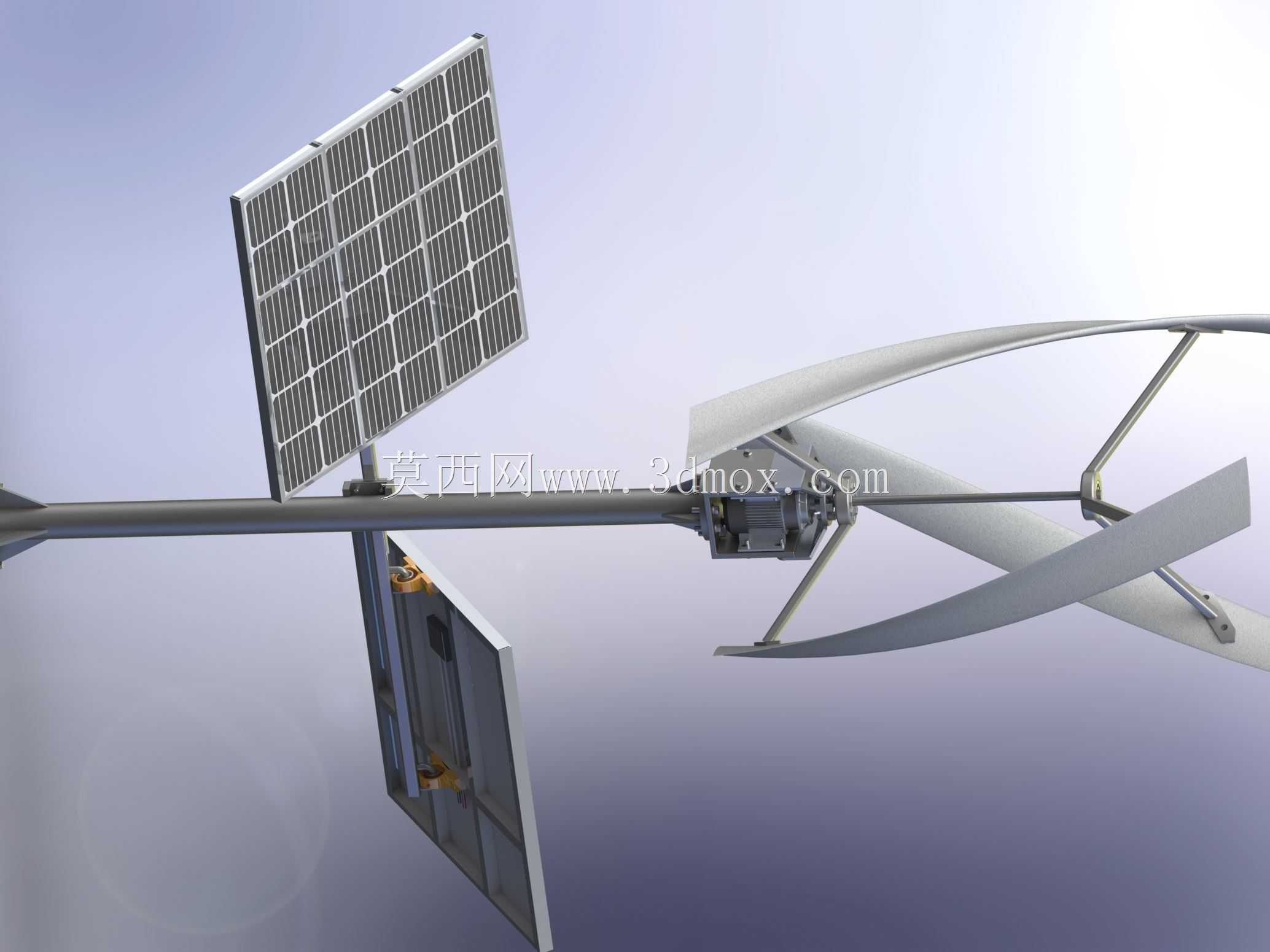

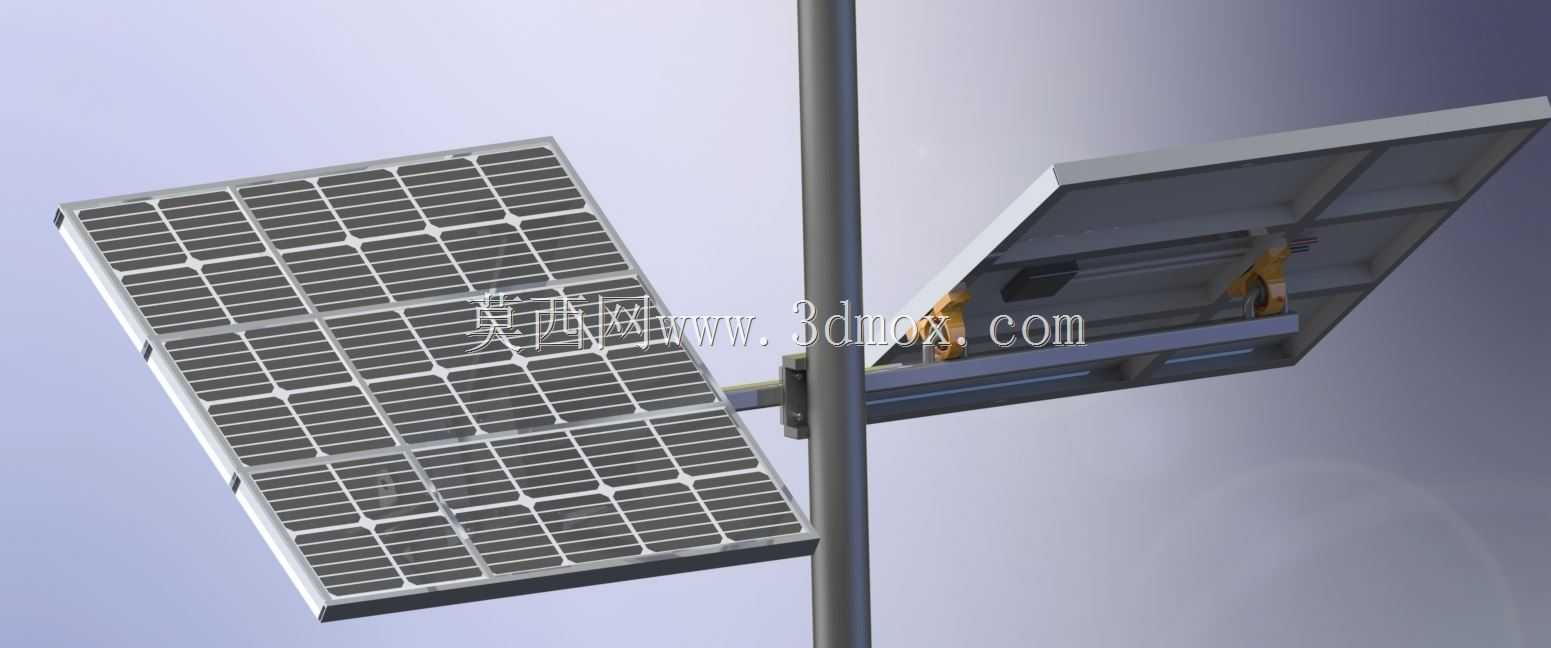

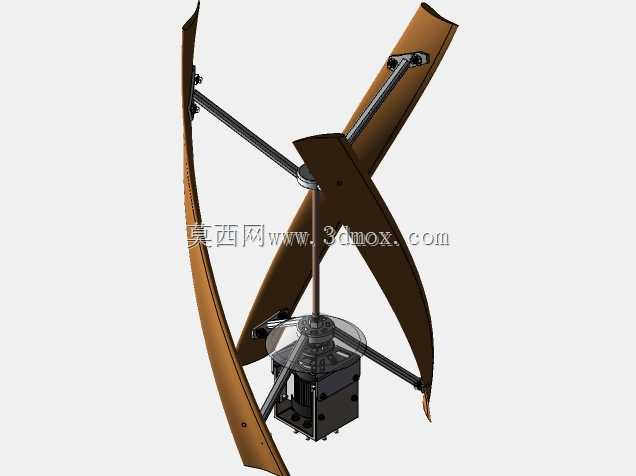

　　该装置属于分布式离网型清洁能源发电单元，核心采用垂直轴涡轮结构搭配双侧太阳能光伏板，可同时捕获风能与太阳能实现多源发电，适配无电网覆盖的偏远区域、户外监测站点、海岛小型供电场景，也可作为教学演示装置展示风光互补发电原理。垂直轴涡轮采用三叶片螺旋曲面构型，无需对风机构即可捕获任意方向来流风能，启动风速阈值低，运行过程中气动噪音小，叶片采用轻量化曲面设计，转动惯量匹配合理，低风速下即可启动运转，相较于水平轴风机，对安装场地的风向适应性更强，运维过程中无需调整机舱朝向，日常维护工作量更低。立柱中段对称布置两块太阳能电池板，安装支架采用可调节角度设计，可根据安装地纬度调整光伏板倾角，最大化接收太阳辐射能，

　　光伏板与涡轮发电单元共用底部立柱与安装基座，减少独立支架的材料消耗与占地面积。底部安装法兰采用标准圆形螺栓孔布局，适配混凝土浇筑基座、钢结构平台等多种安装基础，安装边界需预留足够的叶片转动安全距离，避免周边遮挡物影响来风与光伏板采光，整体结构重心沿立柱中轴线分布，抗倾覆性能满足户外小型发电装置的载荷要求。设计过程中优先考虑结构的易装配性，涡轮叶片、光伏支架、立柱均采用模块化分段设计，各部件通过标准紧固件连接，无需专用工装即可完成现场组装，立柱内部预留线缆穿行走线空间，发电输出线缆可从立柱内部引至底部接线端，避免线缆外露造成的老化与外力破损。涡轮转动部件采用密封式轴承座，可阻挡户外沙尘、雨水进入转动副，延长设备无故障运行周期，光伏板边框采用防锈蚀材质，适配沿海高湿、高盐雾的户外使用环境，整体结构无易损易耗的复杂传动部件，长期运行的维护成本较低。
