Lenz2型垂直轴风力涡轮发电装置

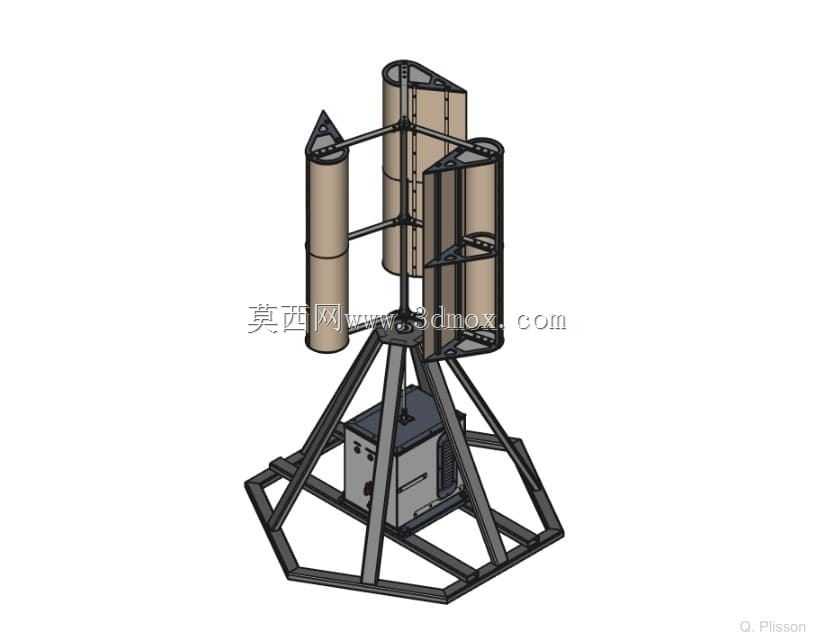

　　这款垂直轴风力涡轮装置，主要面向分布式离网供电场景设计，可适配偏远区域户外监测站点、小型离网建筑、野外临时作业点位的独立供电需求，无需依托集中电网即可完成风能到电能的转换输出。整套设备的风轮部分采用Lenz翼型结构设计，区别于传统水平轴风机的对风要求，垂直轴结构可接收任意方向来风，无需额外加装偏航对风机构，大幅降低了结构复杂度与后期运维成本，在紊流较多的城市近地面、山地起伏区域也能保持稳定的风能捕获效率。风轮直径设定为980mm，涡轮段自身高度为1000mm，对应风扫掠面积约0.98平方米，配合底部的矩形管桁架式基座，整套设备从基座底面到风轮顶端的总高度约2米，安装时仅需平整硬化地面即可完成固定，无需搭建高耸塔架，适配屋顶、院落、

　　野外平台等多种狭小安装场景，安装边界要求低，单人即可完成组装部署。发电模块集成布置在风轮下方的防护箱体内，直驱式的传动结构省去了齿轮增速环节，减少了机械传动损耗与故障点，转动部件全部做了封闭防护，可避免户外雨雪、沙尘对内部发电组件的侵蚀。支撑结构采用矩形管焊接成型的桁架式底座，多斜撑的受力布局可将风轮转动时的动载荷、自然风的侧向推力均匀分散到基座各个连接点，即使在瞬时强风工况下也能保持整体结构稳定性，不会出现共振倾覆问题。设计过程中针对翼型的启动风速做了优化，较低的切入风速让设备在轻风环境下即可启动转动发电，适配国内大部分区域的年均风速条件，输出的电能可直接存储到配套储能单元，为照明、小型监测设备、低功耗通讯装置提供持续电力供给。

　　整套结构的零部件拆分逻辑清晰，风轮叶片、支撑框架、发电箱体、基座桁架均可单独拆分加工，加工工艺覆盖常规钣金折弯、型材焊接、标准件装配，无需特殊定制加工设备，小批量生产的制造成本可控，也方便后期运维时单独更换受损部件，无需整体拆解设备。
