虚拟乐高齿轮传动步行机械结构

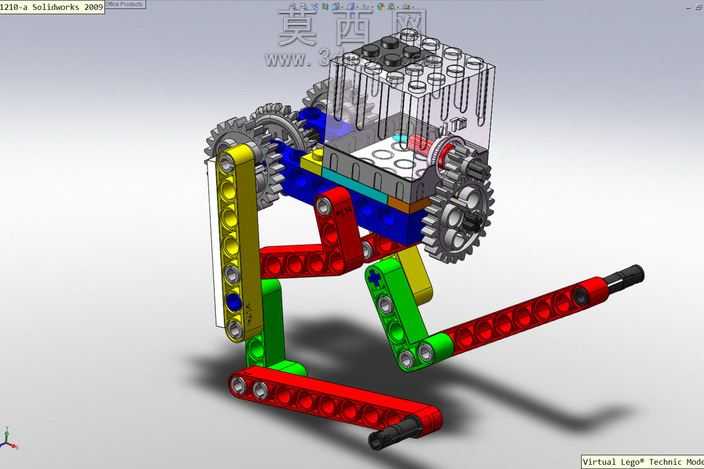

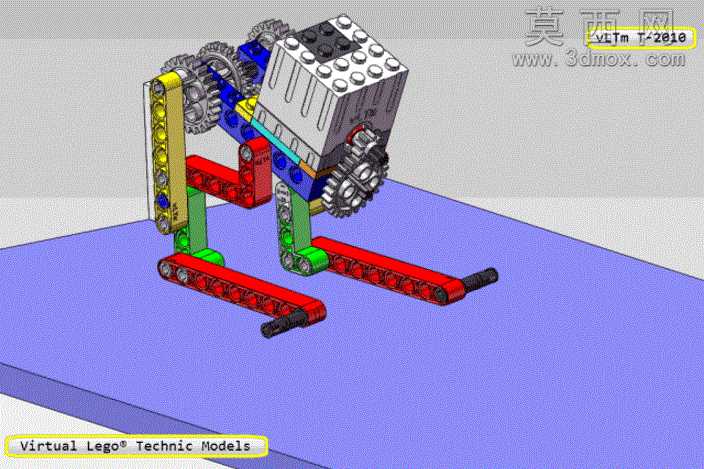

本作品为虚拟搭建的乐高风格机械步行结构，依托三维建模软件完成全参数化零件建模与整体装配，完整还原了积木类机械结构的装配逻辑与运动可行性。建模过程中严格遵循乐高标准积木的尺寸公差规范，对每一类积木零件的孔位间距、凸点啮合尺寸、杆件连接间隙都做了精准设定，确保虚拟装配状态下零件间无干涉、连接关系完全符合实体拼装的物理特性。模型核心传动部分采用多组圆柱齿轮啮合布局，齿轮的模数、齿形参数均匹配对应乐高齿轮零件的真实规格，建模时对齿廓曲面做了精细化处理，既保证渲染时的细节质感，也预留了运动仿真的约束条件，可通过添加马达驱动实现齿轮组的连续传动，进而带动下肢杆件完成预设的步行动作。结构的下肢部分采用多连杆铰接设计，不同颜色的积木杆件区分了不同功能的运动构件，红色长杆件作为足部支撑与迈步执行件，绿色、黄色杆件作为传动摆臂，蓝色基础块作为机身承载框架，透明积木块搭建的箱体用于容纳核心传动组件，各铰接点的销类零件均做了同轴心约束，还原真实积木拼装的转动自由度。渲染阶段采用实体材质与半透明材质结合的方式，透明箱体部分调整了折射率与透光参数，可清晰展示内部齿轮的排布与啮合状态；彩色积木零件分别赋予对应颜色的哑光塑料材质，添加细微的表面颗粒质感还原乐高积木的真实触感，齿轮金属轴部分赋予金属拉丝材质，区分不同材质零件的视觉差异。设计思路上参考了经典乐高机械组的步行机构原理，将齿轮减速传动与连杆摆动逻辑结合，通过齿轮组的定比传动将动力传递至两侧下肢连杆，带动足部完成交替抬升、前移、落地的步行动作，整体结构无冗余零件，每个积木零件都承担对应的连接、传动或支撑作用，零件间无相对运动的部分做了完全固定约束，活动铰接部分保留合理的转动间隙，既满足虚拟展示的视觉效果，也可直接用于运动仿真验证机构的运动合理性，为实体乐高拼装提供精准的结构参考。
