医疗胶囊丸排序填充浴缸结构设计

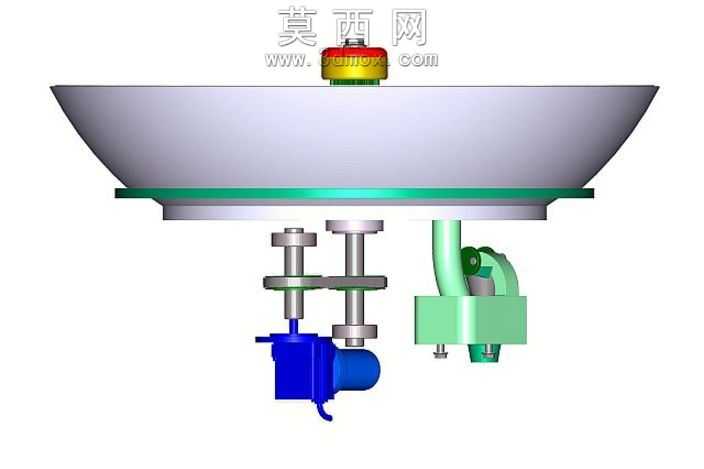

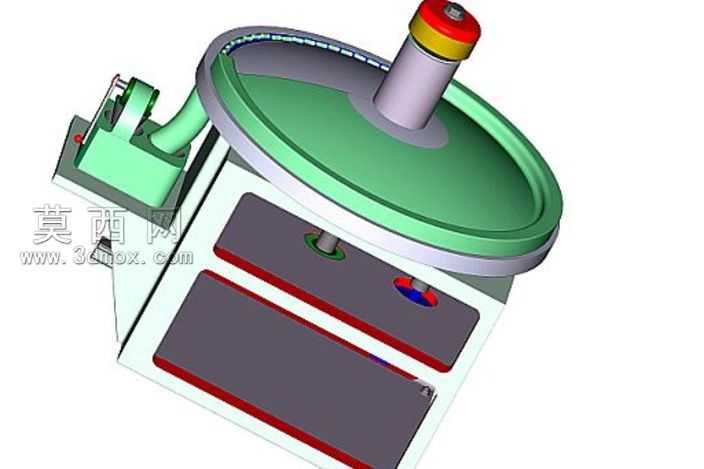

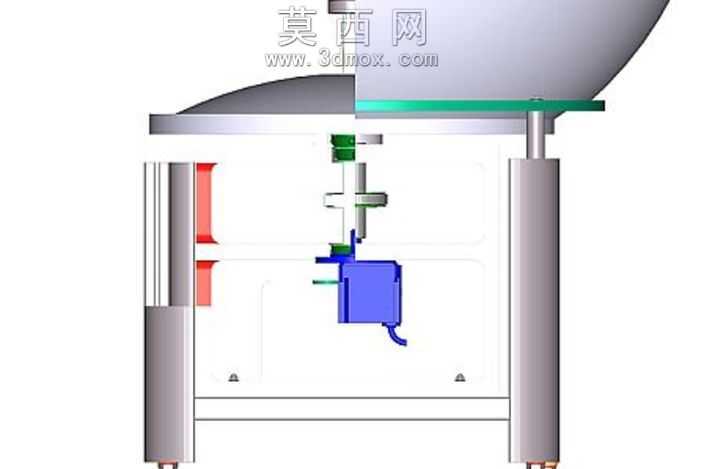

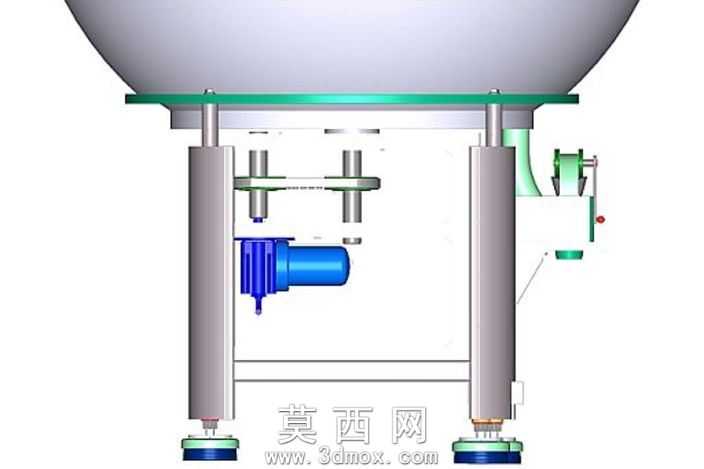

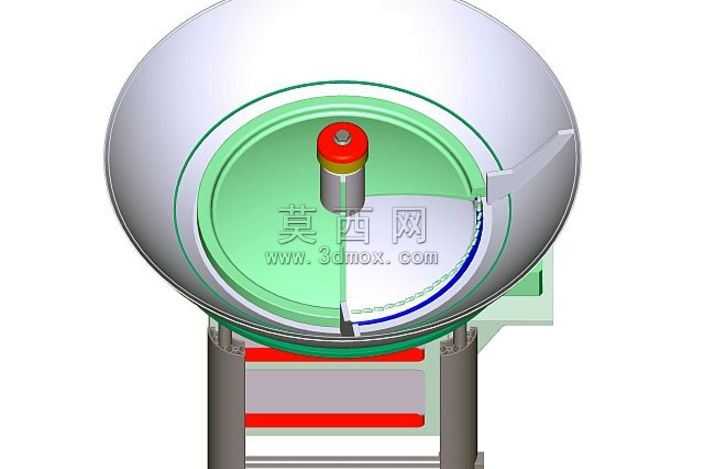

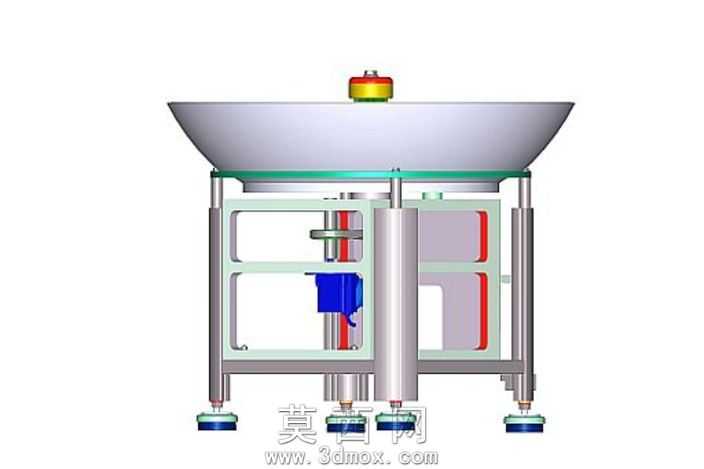

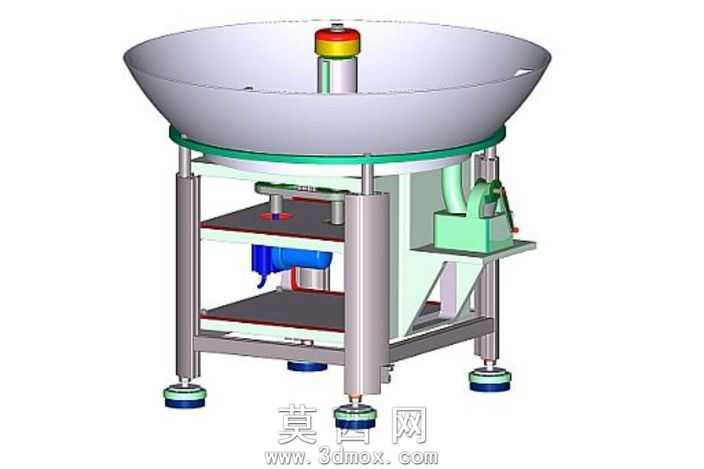

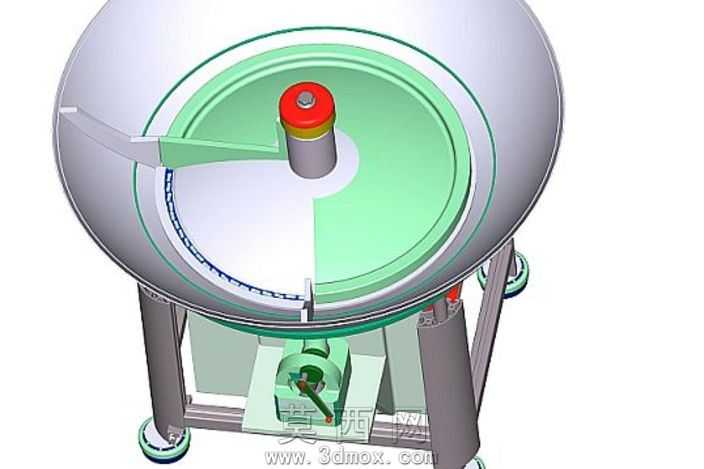

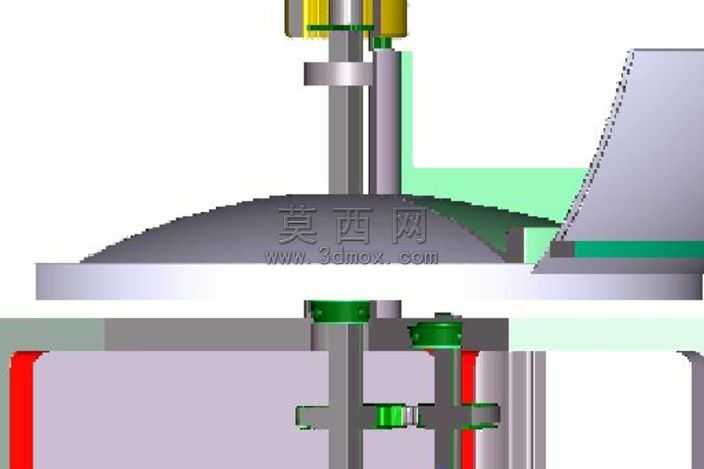

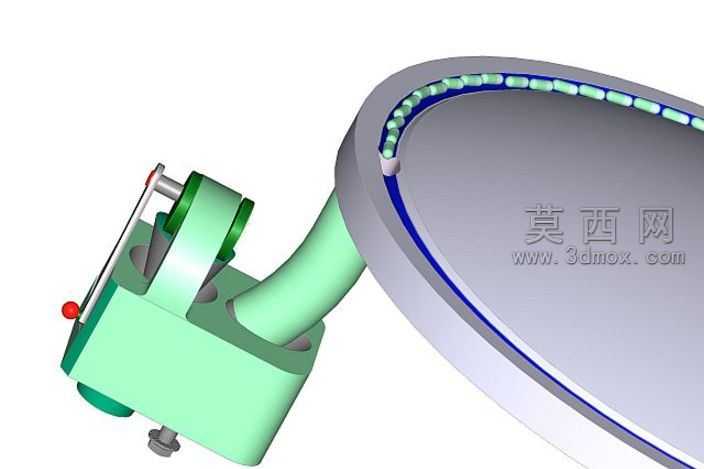

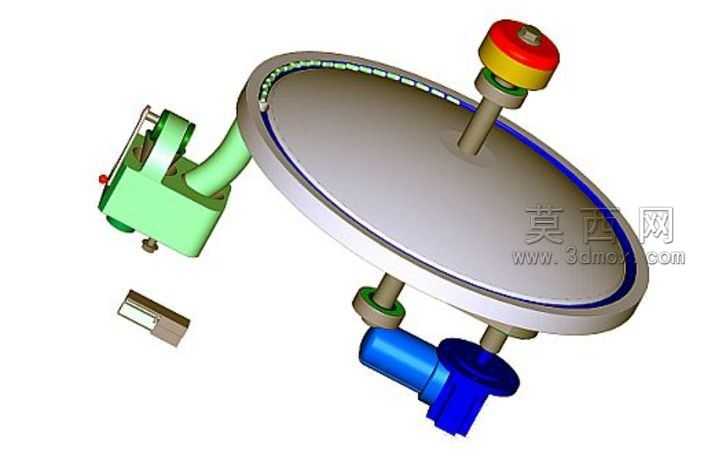

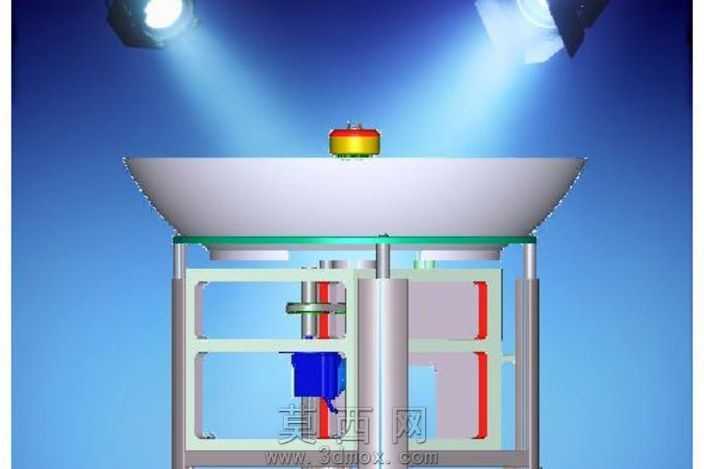

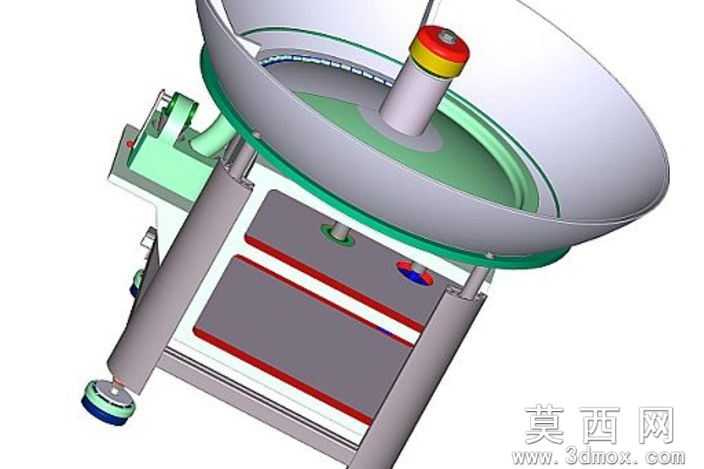

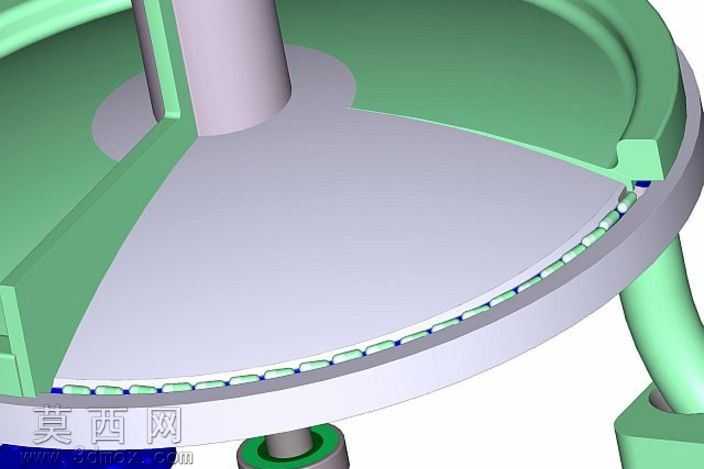

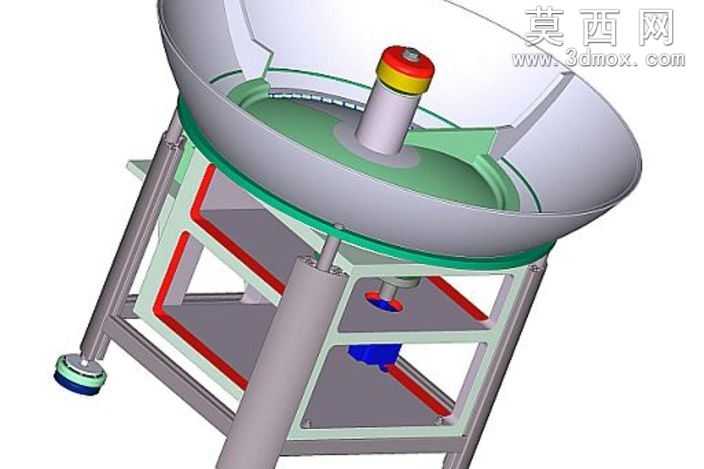

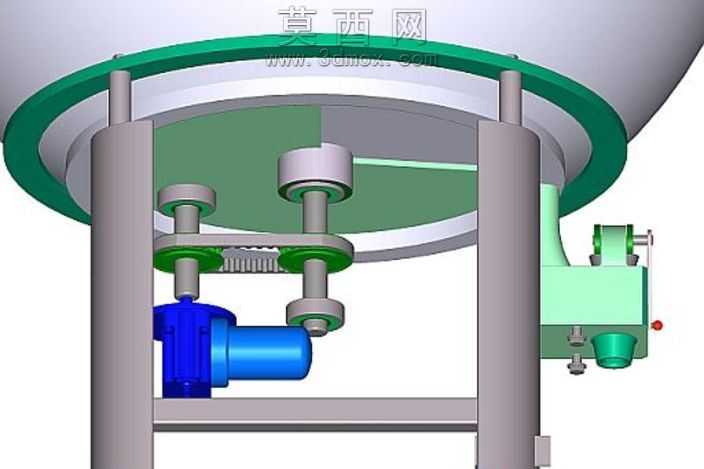

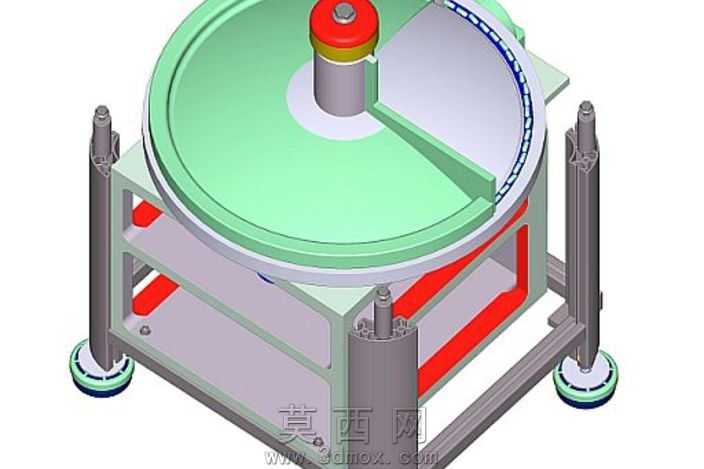

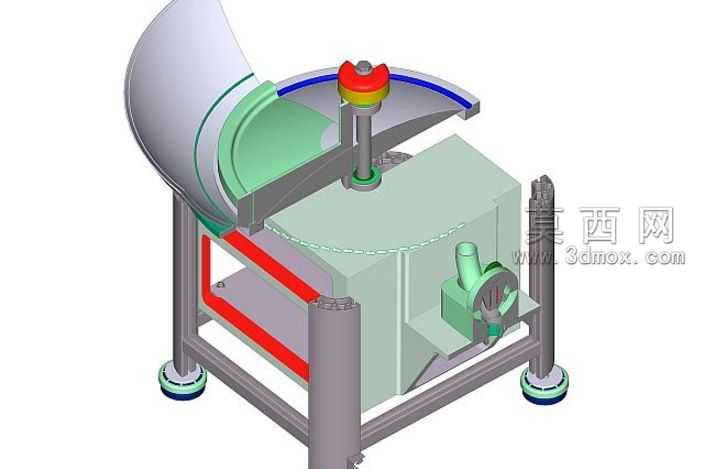

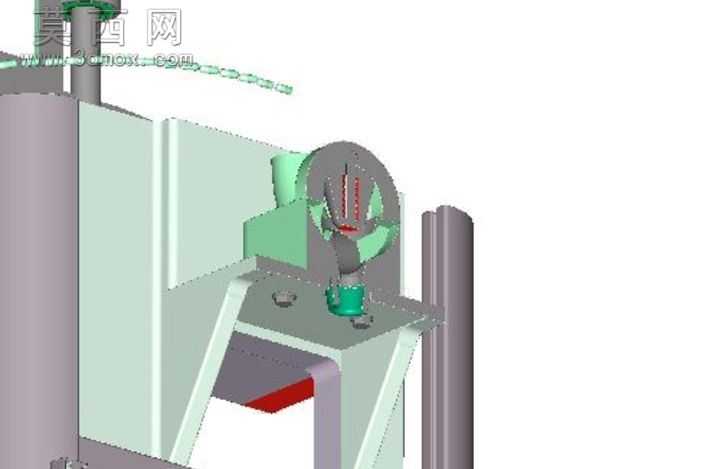

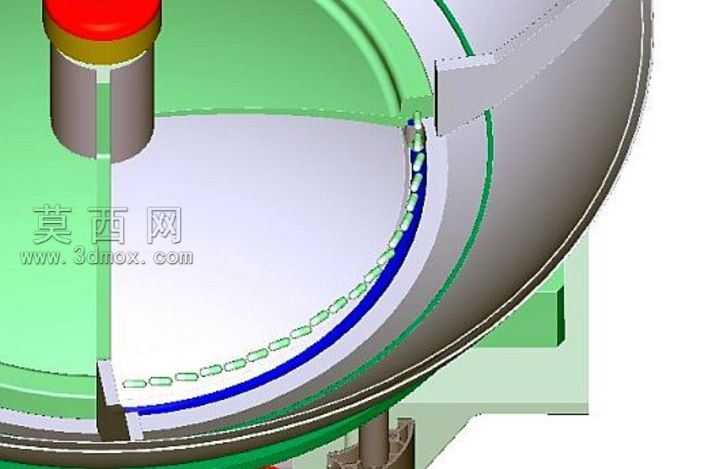

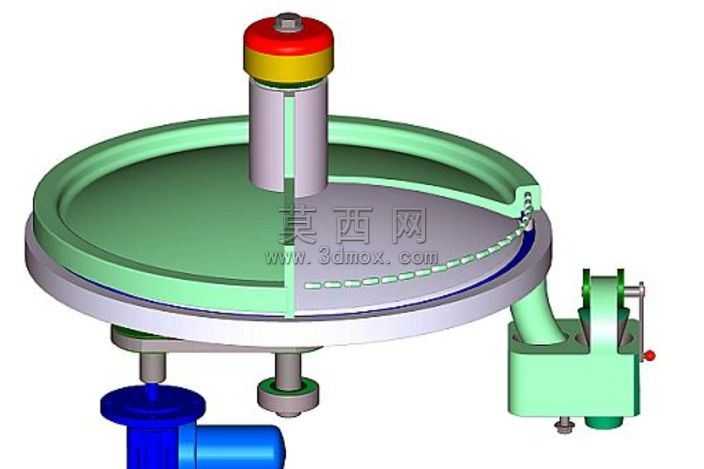

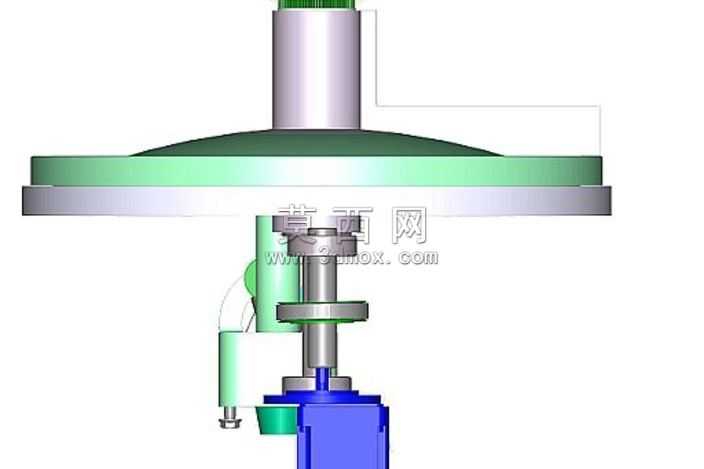

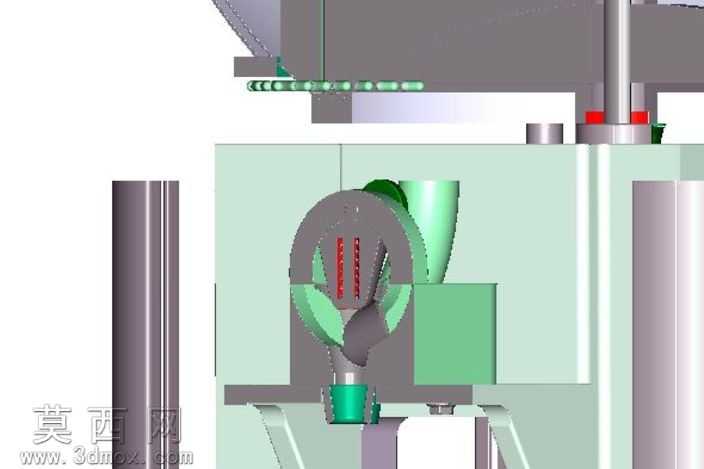

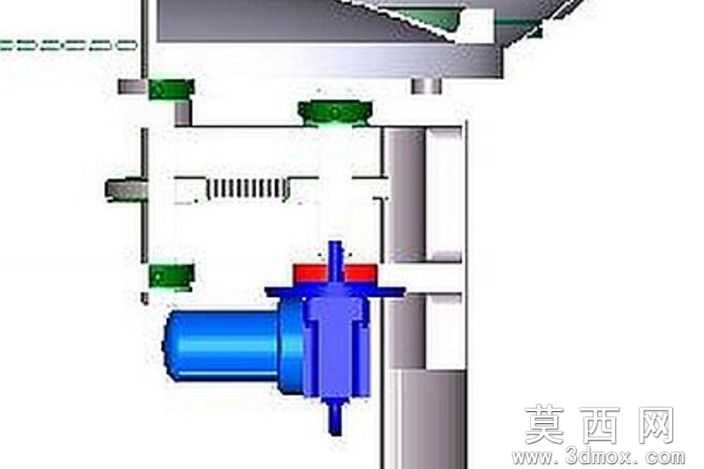

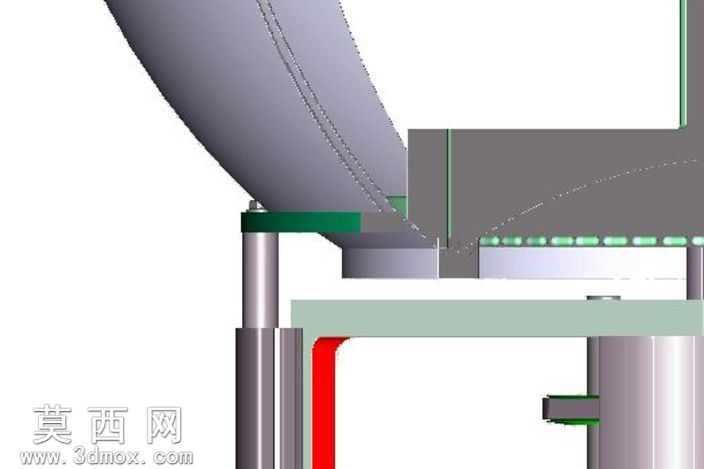

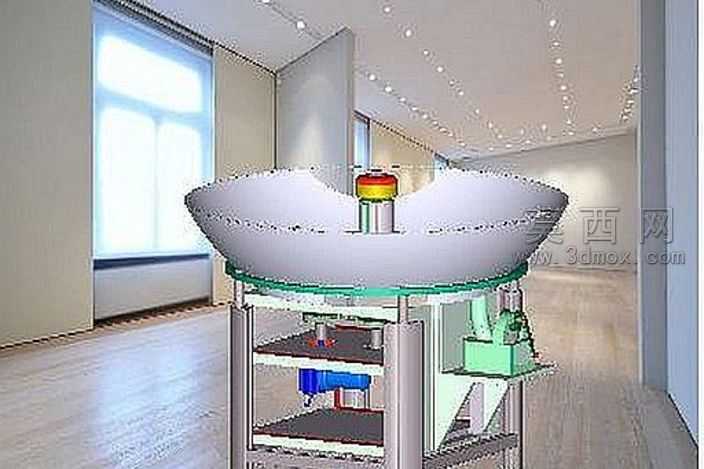

本模型为医疗胶囊丸排序填充浴缸的三维结构设计，采用三维建模软件完成全参数化建模，整体结构围绕胶囊类小型丸剂的有序排列、定向输送与填充工位衔接展开设计。模型主体采用回转式浴缸结构，缸体外侧设置环形导向输送轨道，轨道截面尺寸与医疗胶囊的外形尺寸精准匹配，可实现胶囊的单排有序排列，避免堆叠、卡滞问题。建模过程中对各部件的装配公差进行了合理预留，缸体部分采用半剖展示结构，清晰呈现内部的物料流转路径：顶部设置入料工位，配套的顶置导料柱可将无序投入的胶囊引导至环形轨道入口，轨道内侧设置蓝色导向限位条，可在缸体低速回转过程中带动胶囊沿轨道平稳移动，逐步完成姿态调整，使胶囊统一朝向输出端移动，最终衔接至后续填充工位。材质渲染方面，缸体主体采用半透明哑光绿色工程塑料材质，直观展示内部物料流转状态，轨道限位条采用高对比度蓝色材质便于观察输送路径，入料导柱采用金属灰搭配顶部红色端盖的配色，区分不同功能部件，金属结构件采用哑光金属质感渲染，还原工业设备的真实材质表现。设计思路上充分考虑医疗物料输送的平稳性要求，回转式浴缸结构相比直线振动送料结构运行噪音更低，对胶囊外壳的磨损更小，轨道的弧度设计经过多次优化，避免胶囊在转向过程中出现卡堵，整体结构无尖锐棱角，符合医药生产设备的卫生清洁要求，各部件均可实现快速拆装，便于日常维护与清洁消毒，可直接用于医药包装生产线的前端送料工位方案验证，也可作为小型异形件排序送料机构的设计参考，模型完整还原了各部件的装配关系与运动逻辑，可直接用于运动仿真验证与工程出图参考。
