手动对夹式蝶阀结构三维设计作品

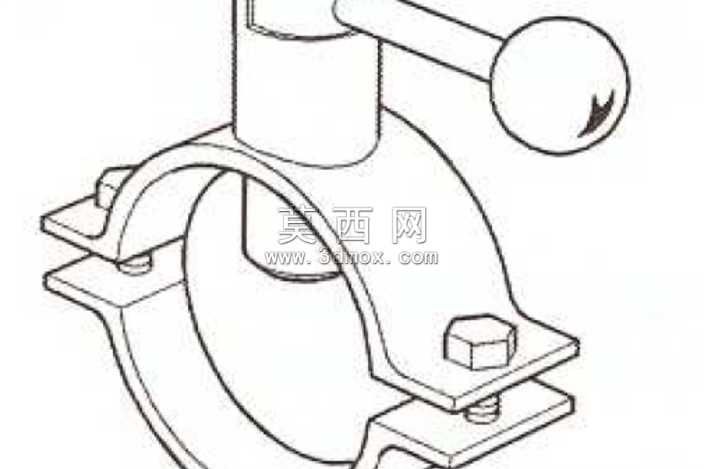

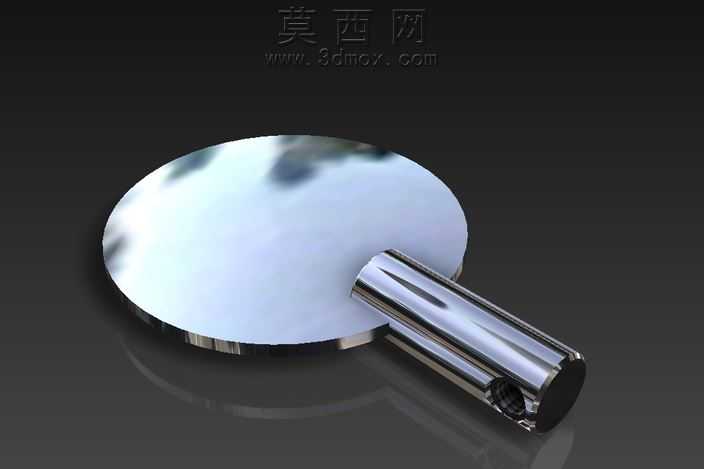

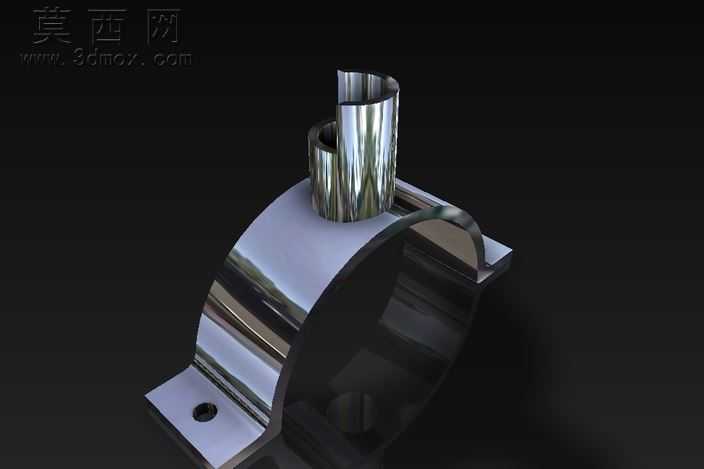

本作品为手动对夹式蝶阀的三维参数化建模成果，建模阶段严格遵循机械设计标准中蝶阀的结构比例规范，首先以阀杆的回转轴线为全局设计基准，依次完成各核心零件的特征构建：首先绘制蝶板的回转轮廓草图，通过旋转凸台特征生成流线型蝶板主体，针对蝶板与阀杆的配合部位，精准切除出方形传动连接槽，保证扭矩传递过程中无旷量；其次构建环形阀体结构，在阀体两侧对称设计对夹连接耳座，在耳座上切除出螺栓过孔，用于安装时与管路法兰进行对夹紧固，阀体内部加工出与蝶板外缘匹配的密封面安装位，预留密封件的装配间隙；之后构建带球形操作手柄的阀杆组件，手柄球体采用回转特征生成，阀杆与手柄的连接部位做过渡圆角处理，避免应力集中，阀杆上设计有定位轴肩，用于限定阀杆的轴向窜动位置，保证蝶板的回转行程精准可控。装配阶段采用自下而上的装配逻辑，依次添加同轴、重合、角度限位等配合关系，还原蝶阀90度回转启闭的真实运动逻辑，可直观展示阀门从全开到全关的完整动作过程。渲染阶段采用哑光金属材质模拟铸铁阀体的质感，对操作手柄球体添加轻微反光效果突出操作端的识别性，整体采用均匀的工业灰调布光，清晰呈现各零件的轮廓边界与装配层次，无过度夸张的光影效果，完全服务于结构展示需求。设计过程中充分考虑了手动蝶阀的实际使用场景，对各连接部位的壁厚、配合公差都做了符合行业规范的参数化设置，既保证模型外观还原度，也让模型具备后续工程出图、运动仿真的拓展基础，完整呈现了手动对夹蝶阀从零件设计到整体装配的全流程三维设计逻辑，清晰展现了这类管路控制阀门的核心结构特点。
