工业制冷用三通式关闭阀门结构设计

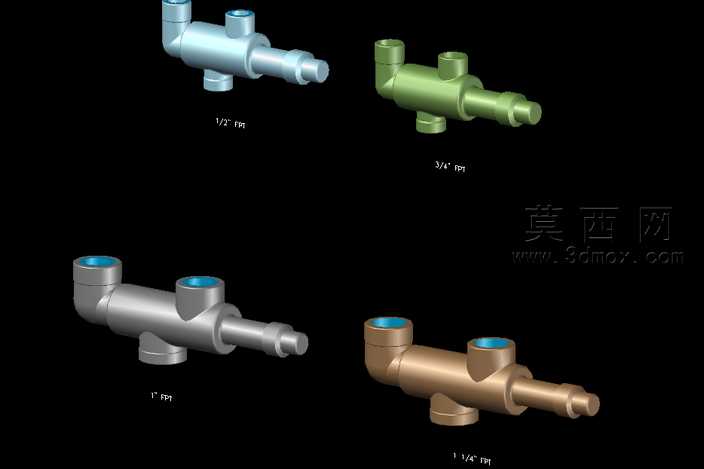

本作品为适配工业制冷管路系统的三通式关闭阀门三维设计，建模阶段采用参数化特征构建逻辑，首先依据制冷管路常用的1/2英寸、3/4英寸、1英寸等多规格接口尺寸，绘制阀门主体的轴向基准与径向定位草图，通过拉伸、旋转特征生成阀体的基础流道腔体，严格保证三个接口的同轴度与流道内壁的顺滑过渡，避免制冷介质流动过程中产生压损或紊流。建模过程中对阀杆与阀体的配合段做了公差适配的结构预留，阀杆的密封槽、限位凸台均采用独立特征构建，可直接用于后续的密封件选型与装配干涉校验。渲染阶段针对不同应用场景做了多材质表现：银灰色金属漆材质对应常规碳钢阀体的工业应用场景，青绿色烤漆材质对应防腐要求较高的制冷管路场景，古铜色金属材质对应特殊冷媒适配的铜质阀体场景，所有材质均添加了细微的表面磨砂纹理与边缘倒角高光，还原真实机加工零件的表面质感，接口处的蓝色高亮标识清晰区分介质接入端口，便于装配环节的快速识别。结构设计上采用一体式锻造阀体的结构思路，底部设置安装固定座，可直接通过螺栓固定于制冷机组的安装基面，阀杆的行程做了限位结构设计，可实现三个通路的独立通断控制与组合通断调节，满足制冷系统不同回路的介质切换、截断需求，所有接口均采用标准管螺纹结构，可直接与同规格制冷管路实现无转接头对接。设计过程中充分考虑制冷工况的低温适配性，阀体壁厚做了均匀加厚处理，避免低温环境下的应力变形，阀杆与阀体的配合间隙预留了低温密封件的安装空间，保证低温工况下的密封可靠性，整体模型无碎面、无破孔，所有特征均保留可编辑参数，可根据实际项目需求调整接口尺寸、阀杆行程、阀体壁厚等核心参数，适配不同制冷量的工业制冷系统管路设计需求。
