费希尔3英寸快乔紧紧急回止回阀结构设计

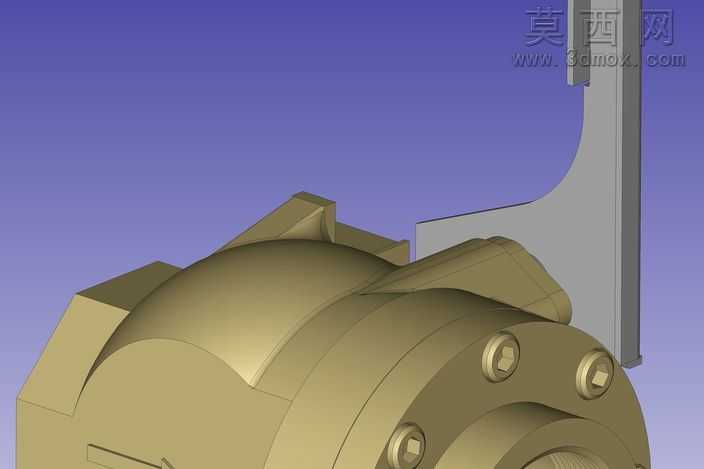

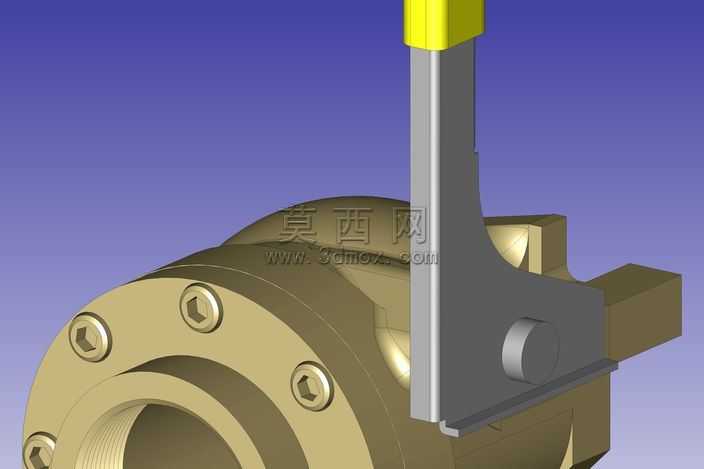

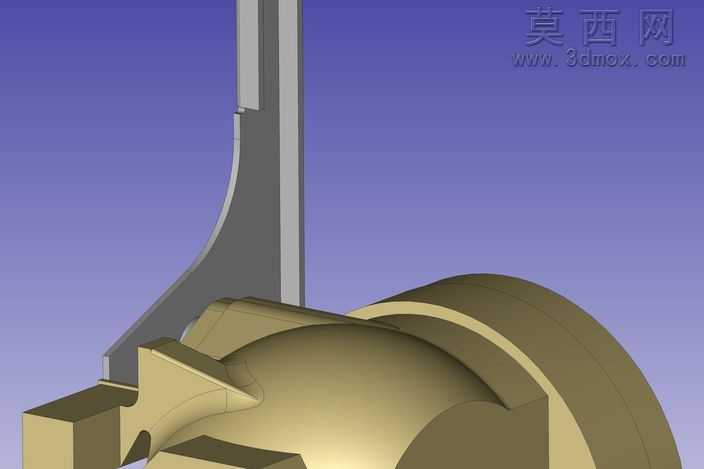

本作品为应用于高压压力管道场景的弹簧加载式紧急回止回阀三维建模作品，建模阶段围绕阀门的实际工况功能需求展开结构设计，首先梳理止回阀的核心功能逻辑：在高压管路输送介质过程中，既要保证介质正向流通时的低流阻特性，又要在介质出现反向流动趋势时快速完成闭合动作，避免介质回流引发的管路压力异常、设备损坏等安全问题，同时兼顾快装快拆的快乔结构设计，满足现场紧急工况下的快速检修、快速复位需求。建模过程中首先搭建阀体的整体轮廓，针对3英寸通径的管路适配要求，精准匹配法兰连接端的尺寸参数，保证阀体与同规格工业管路的安装兼容性；阀体内部流道采用平滑过渡的曲面设计，减少介质正向流动时的紊流与压损，提升管路输送效率。核心的启闭结构采用弹簧加载式设计，建模时对弹簧的预紧力参数、阀瓣的开合行程做了匹配性结构设计：阀瓣与阀座的密封面采用锥面贴合结构，保证闭合时的密封可靠性，避免反向渗漏；弹簧的安装位设置导向结构，避免阀瓣开合过程中出现卡滞、偏磨问题，提升阀门动作的稳定性。快乔连接结构部分，建模时细化了锁紧卡扣、定位卡槽的配合细节，保证连接时的定位精度与锁紧强度，无需复杂工具即可完成阀门的拆装作业，适配紧急工况下的快速处置需求。材质渲染阶段，阀体部分采用铸钢材质的哑光金属质感，还原工业阀门的真实材质表现，密封件部分采用丁腈橡胶的深色哑光质感区分不同部件，弹簧部分采用弹簧钢的亮面金属质感，通过材质差异清晰呈现阀门的各组成部件结构。整体建模严格遵循工业阀门的设计规范，各部件的装配间隙、配合公差都按照实际生产装配要求做了对应设置，既可以作为管路系统设计的选型参考模型，也可用于阀门结构原理的教学演示，完整呈现了弹簧加载式紧急止回阀的结构特点与工作逻辑，清晰展示了快乔结构在阀门快速拆装场景下的应用优势，还原了高压管路用止回阀的结构设计要点。
