CR2032纽扣式3V锂电池三维建模设计

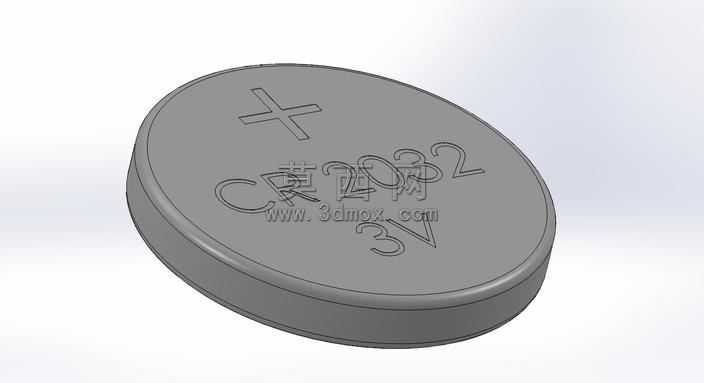

本作品为CR2032规格3V纽扣电池的三维参数化建模成果，建模过程严格遵循该型号电池的通用工业尺寸规范，整体直径设定为20mm，整体厚度控制为3.2mm，完全匹配市面主流CR2032纽扣电池的实际装配尺寸要求。建模阶段首先以旋转凸台特征构建电池的主体基体，精准还原纽扣电池扁圆柱状的基础外形，针对电池外壳的边缘做了微小的圆角过渡处理，还原真实产品冲压成型后的圆滑边缘特征，避免生硬直角带来的失真感。在电池正极面的细节处理上，通过包覆特征与拉伸切除结合的方式，精准复刻了正极标识十字符号、CR2032型号字样、3V额定电压标识等表面印刷内容，所有标识的比例、位置都参照真实产品的排版规范设置，字符凸起高度控制在0.1mm，还原真实电池表面标识的细微触感。材质渲染阶段，为电池主体赋予哑光金属质感的不锈钢材质，调整材质的粗糙度、反射率参数，模拟纽扣电池钢壳表面经过电镀处理后的细腻哑光金属质感，既保留金属材质的基础反光特性，又避免过高反射带来的塑料感失真，表面标识部分采用与壳体接近但略深的灰度材质，区分标识与基底的视觉层次。结构设计上完整还原了纽扣电池的分层结构逻辑，建模时预留了正极壳、负极盖、内部电芯层、密封绝缘圈的结构分层，可直接拆解用于产品爆炸图制作、装配干涉检查等场景，能够满足电子产品结构设计中电池仓匹配验证、产品外观渲染展示、装配工艺模拟等多场景的使用需求。整个建模过程全参数化驱动，所有尺寸参数均可根据同系列不同规格纽扣电池的尺寸要求快速调整，可快速衍生出CR2025、CR2016等同系列不同厚度纽扣电池的三维模型，大幅提升同类型元件的建模效率。模型的曲面质量经过反复检查，不存在破面、重叠面、非流形几何等建模问题，可直接导入各类三维仿真软件、渲染软件中使用，无需额外的几何修复工作。
