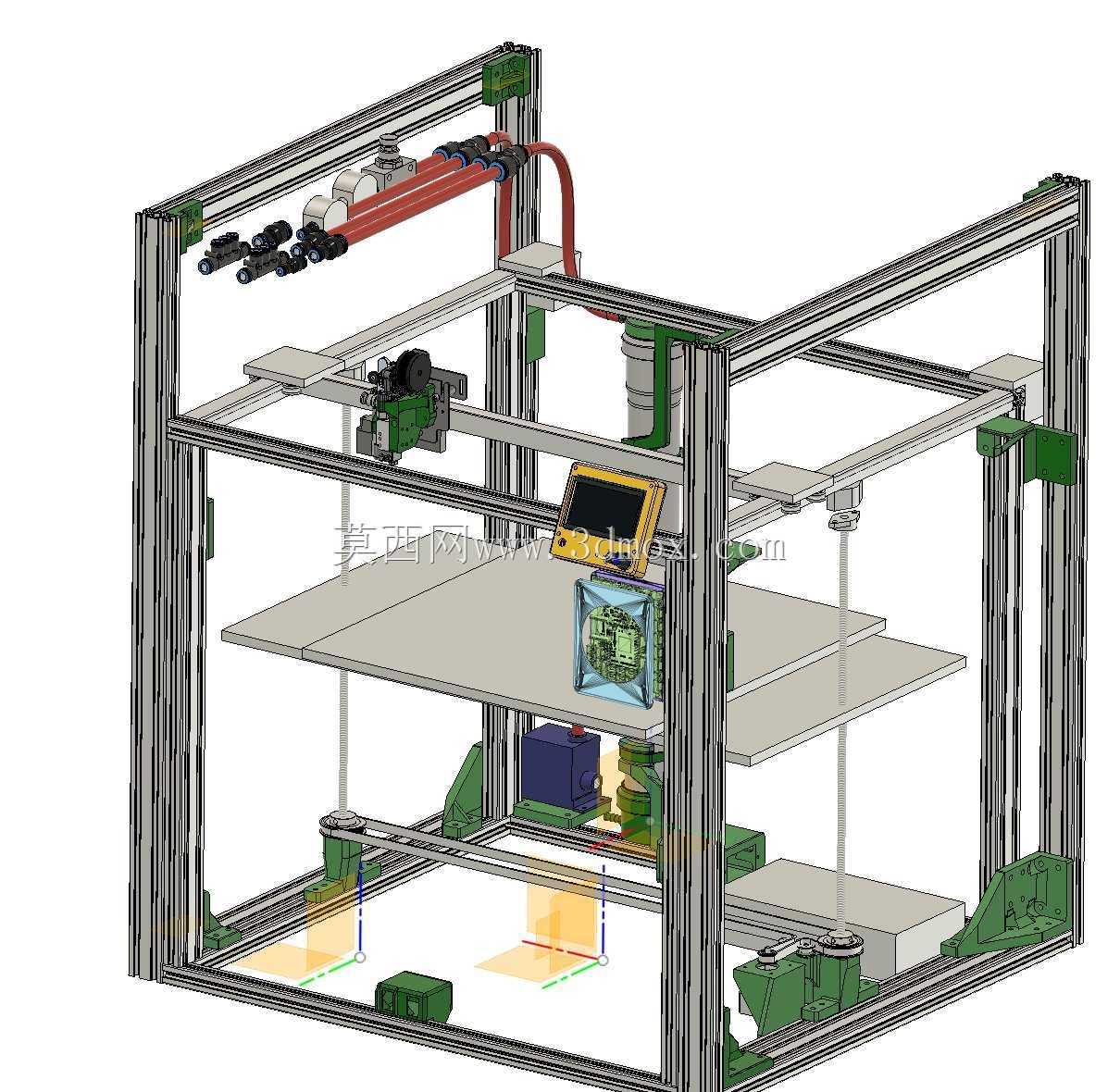

Tronxy X5SA 400 pro改良版3D打印设备结构

　　这套改良结构基于经典的CoreXY运动架构搭建，整体采用工业铝型材作为框架主体，所有型材连接位置均采用角码配合螺栓锁紧，无需额外焊接工序，组装过程中可根据实际装配公差微调各轴的平行度，避免因框架形变导致的运动卡顿问题。设备的成型平台采用三层复合结构，底层为铝质加热基板，中间铺设耐高温隔热层减少热量向Z轴传动结构传导，表层为磨砂玻璃平台，配合调平螺母可实现0.1mm级的平面度校准，满足大尺寸模型打印时的首层附着要求。X、Y轴的传动采用同步带配合直线导轨的组合，导轨安装面与型材槽道做了同轴度适配，同步带张紧结构集成在运动滑台侧端，无需拆解外罩即可快速调整张紧力，长期高速运动下也不会出现皮带跳齿的问题。Z轴采用双丝杆配合双光杆导向的结构，

　　丝杆螺母座与打印平台支架做了一体化设计，可抵消单侧传动带来的平台倾斜力矩，打印过程中Z轴升降的重复定位精度可控制在0.05mm以内。设备的走线全部采用拖链收纳，从主控板延伸到各轴电机、加热头、限位开关的线缆，均沿着拖链内部的固定槽排布，避免运动过程中线缆与框架结构发生摩擦破损，拖链的弯曲半径适配所有线缆的最小弯折要求，长期往复运动不会出现线芯折断的问题。设备的电控仓设置在框架底部区域，主控板、电源、散热风扇均采用分层安装结构，各模块之间预留足够的散热间隙，电源接口与主控板的接线端子做了防呆设计，组装时不会出现接线错位的问题。打印头部分采用近程挤出结构，挤出机齿轮与送料通道的同轴度做了优化，可兼容PLA、PETG等多种常见打印耗材，

　　加热块与喉管之间设置了隔热衬套，减少热量向挤出机上部传导，避免耗材提前软化导致的堵头问题。框架的外侧预留了封板安装孔位，后期可加装亚克力或铝塑板封板实现全封闭腔体，满足ABS等易翘曲耗材的打印温度要求，设备的操作屏采用倾斜安装设计，安装在框架前侧的型材立柱上，操作人员站立或坐姿状态下都可清晰查看屏幕参数、进行操作。所有运动部件的安装位置均预留了调试余量，组装时可通过塞尺校准各轴的垂直度与平行度，各限位开关的触发片采用可调式结构，可根据实际打印需求调整各轴的运动行程边界，最大化利用成型仓的内部空间。
