多自由度齿轮传动夹持机械臂结构设计

项目分类:工业机器人 发布时间:2024-02-04 ID:738610
  • 多自由度齿轮传动夹持机械臂结构设计
  • 多自由度齿轮传动夹持机械臂结构设计
  • 多自由度齿轮传动夹持机械臂结构设计
  • 多自由度齿轮传动夹持机械臂结构设计
  • 多自由度齿轮传动夹持机械臂结构设计
  • 多自由度齿轮传动夹持机械臂结构设计
  • 多自由度齿轮传动夹持机械臂结构设计

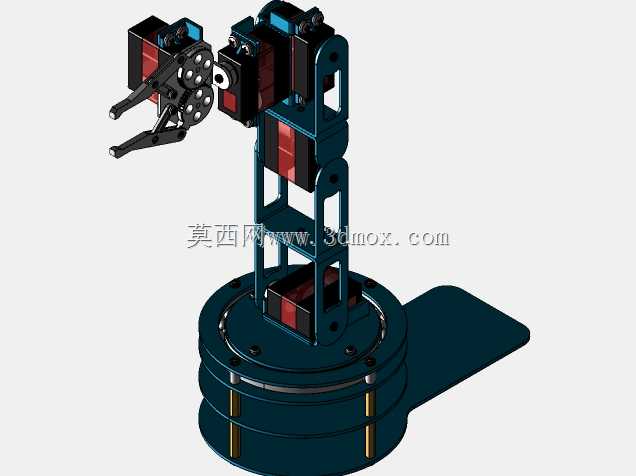

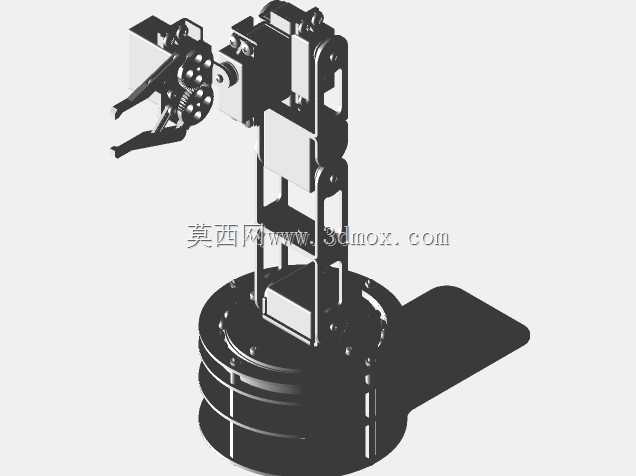

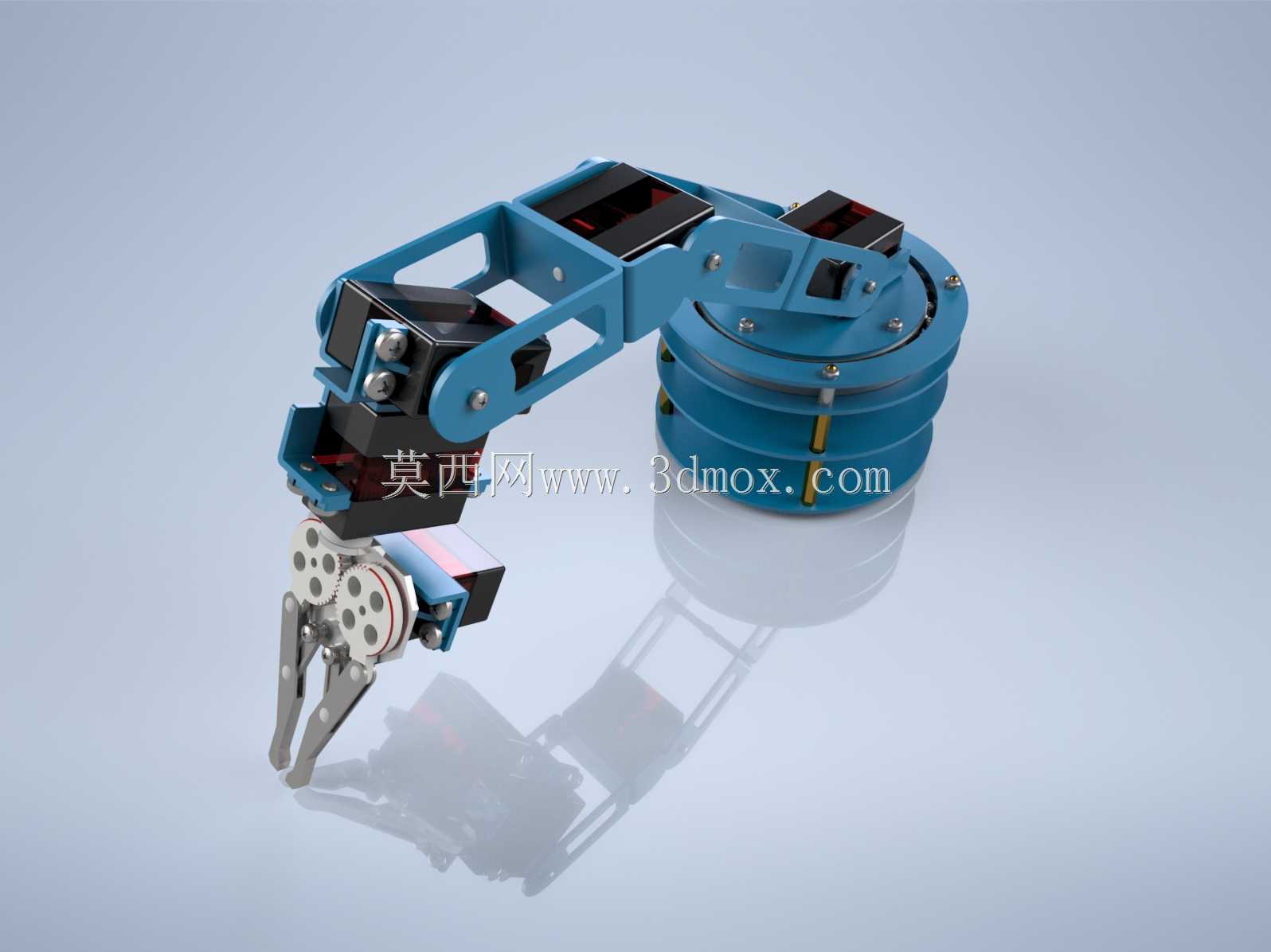

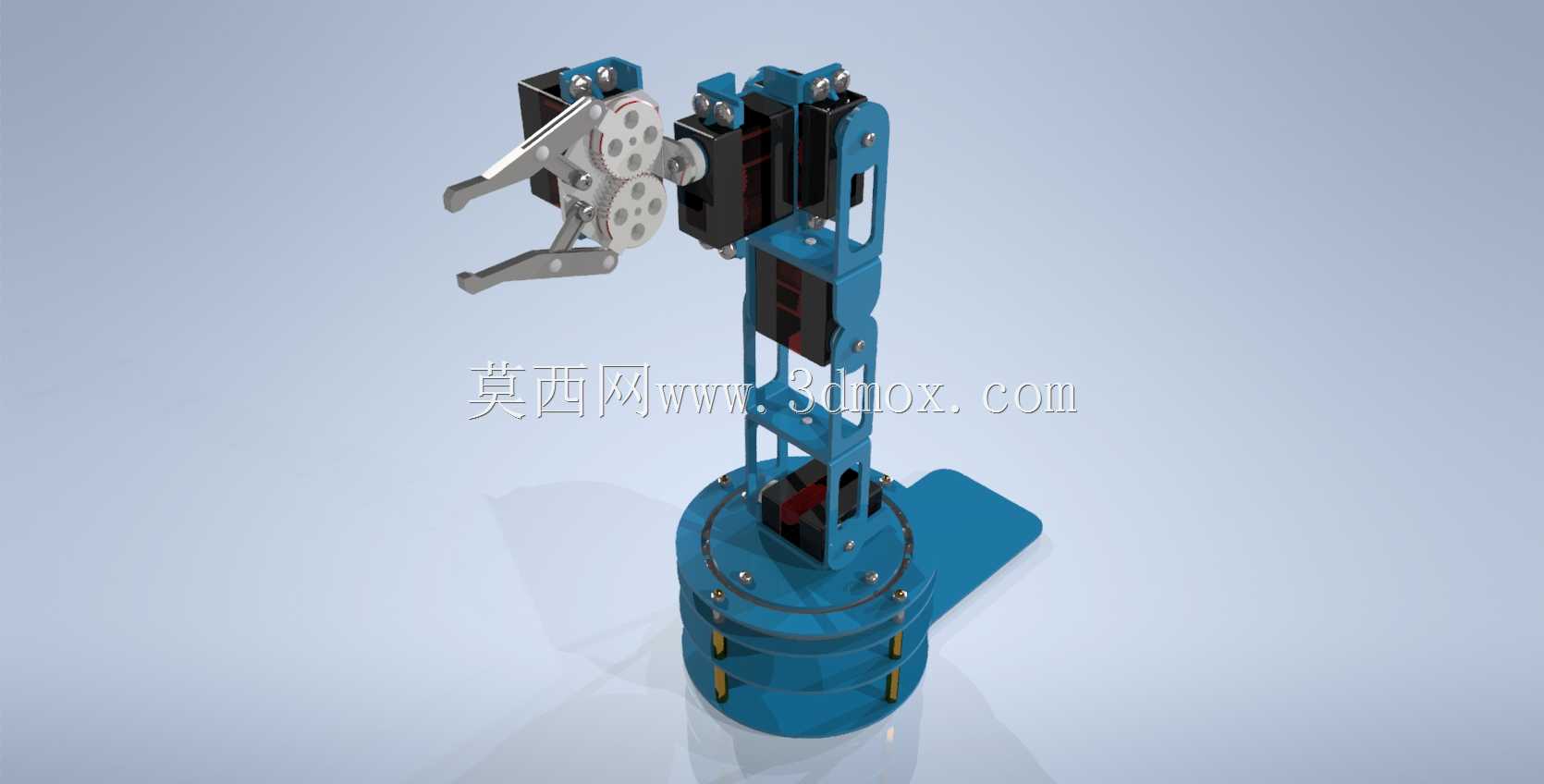

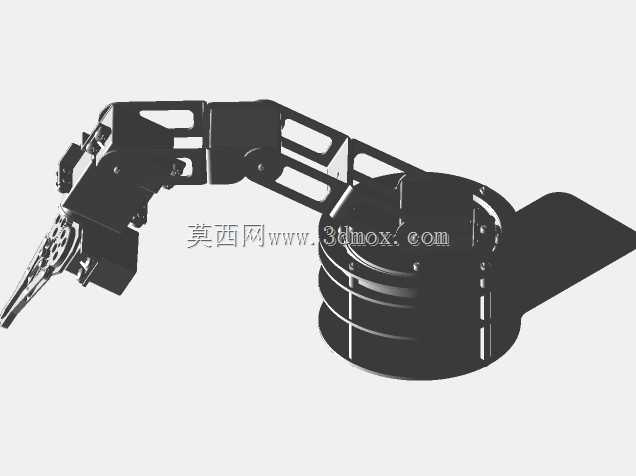

  这款多关节夹持式机械臂的结构设计,核心面向教学演示、小型工件分拣、实验室自动化操作等轻载作业场景,整体采用模块化分层设计思路,从底部回转基座到末端夹持器,每个运动单元都预留了标准安装接口,可根据实际作业需求调整关节数量或者更换末端执行件。底部回转基座采用圆盘式安装结构,底座预留了均匀分布的沉头安装孔,可直接固定在工作台面或者配套移动小车上,安装边界直径控制在160mm范围内,整体直立状态下总高度约280mm,水平伸展最大作业半径可达220mm,适配桌面级小型自动化作业的空间要求,不会占用过多安装场地。关节驱动单元采用舵机直连配合支架承载的结构,蓝色钣金支架做了折弯加强处理,每个关节的转动限位都通过支架上的凸台结构实现硬限位,

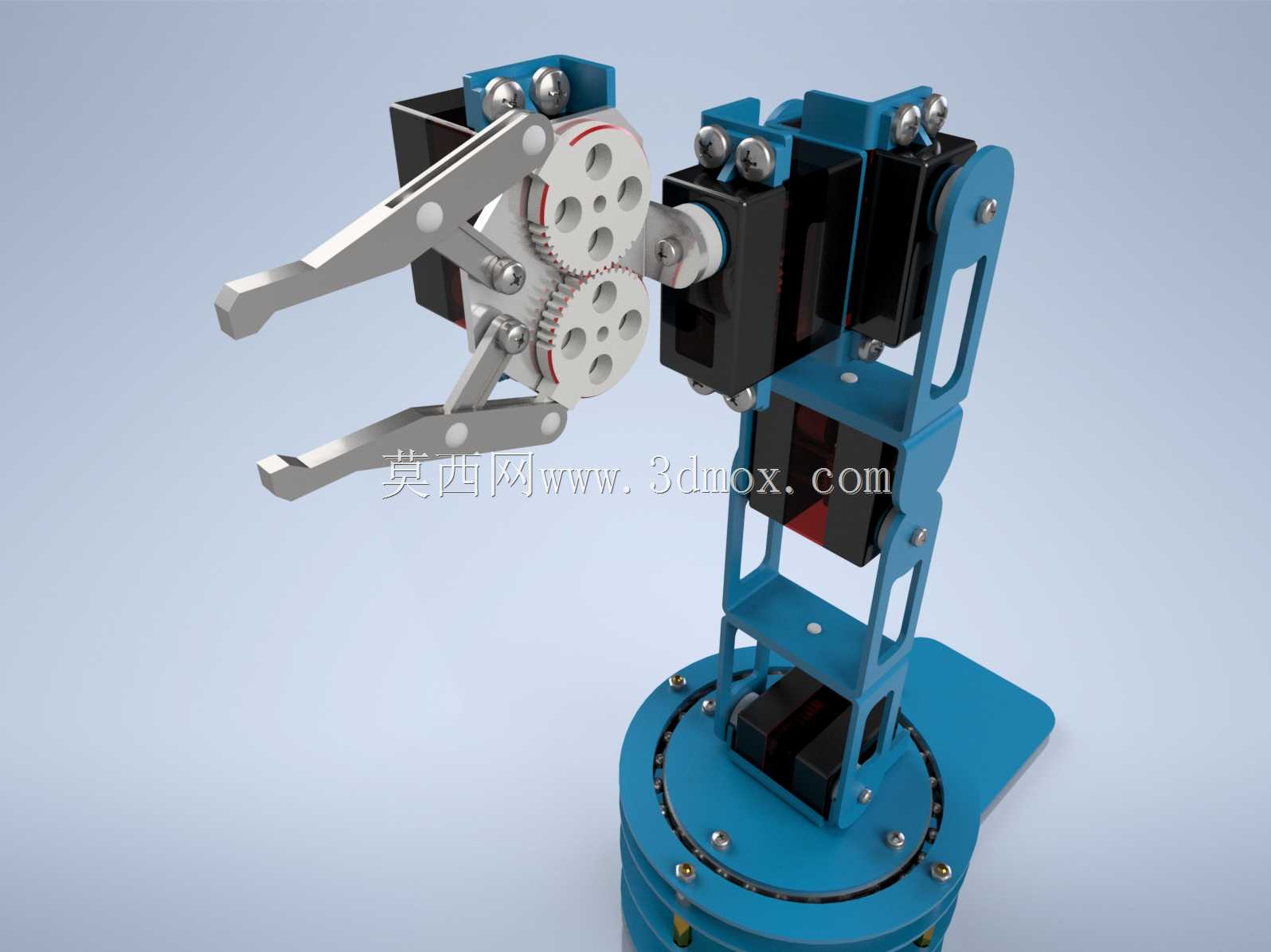

  避免软件控制失效时关节过转损坏内部传动件,关节之间的连接采用标准螺栓加防松垫片的组合,日常维护拆解时不需要专用工装,普通内六角扳手即可完成拆装。末端夹持器采用对称齿轮啮合传动结构,两个夹爪通过同轴布置的双联齿轮实现同步开合,不会出现单爪偏移导致的夹持偏心问题,夹爪开合行程范围在0-65mm之间,可适配规则形状的小型零件、教学教具、电子元器件等工件的抓取,夹爪指端做了圆弧过渡处理,接触工件的位置可粘贴防滑橡胶垫,提升夹持摩擦力的同时不会刮伤工件表面。传动结构的设计上,夹持器的齿轮组采用模数0.8的直齿圆柱齿轮,传动间隙控制在0.1mm以内,保证开合动作的响应精度,每个关节的走线都通过支架上预留的穿线孔内部布置,

  避免机械臂运动过程中线缆与外部结构发生剐蹭,提升长期运行的可靠性。整体结构的受力路径经过优化,大臂、小臂的支架截面采用L型折弯结构,在保证整体重量控制在1.2kg以内的前提下,末端额定负载可达500g,满足轻载作业的载荷要求。回转基座内部预留了驱动元件的安装空间,可容纳舵机及配套的走线槽,基座底部做了防滑处理,临时放置时也不会因为关节转动产生滑移。这款机械臂的结构设计兼顾了教学演示的直观性与实际作业的实用性,所有传动结构都外露展示,可直接用于机械原理教学的演示模型,也可通过更换末端执行件拓展出涂胶、搬运、分拣等不同的作业功能,适配小型自动化生产线的上下料工位、实验室样品转运等场景的使用需求。
