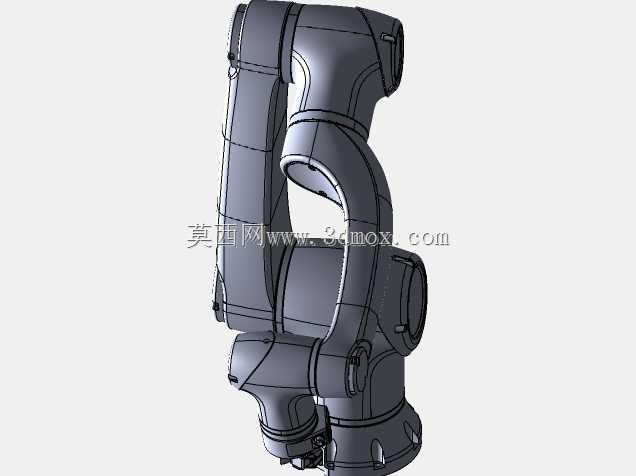

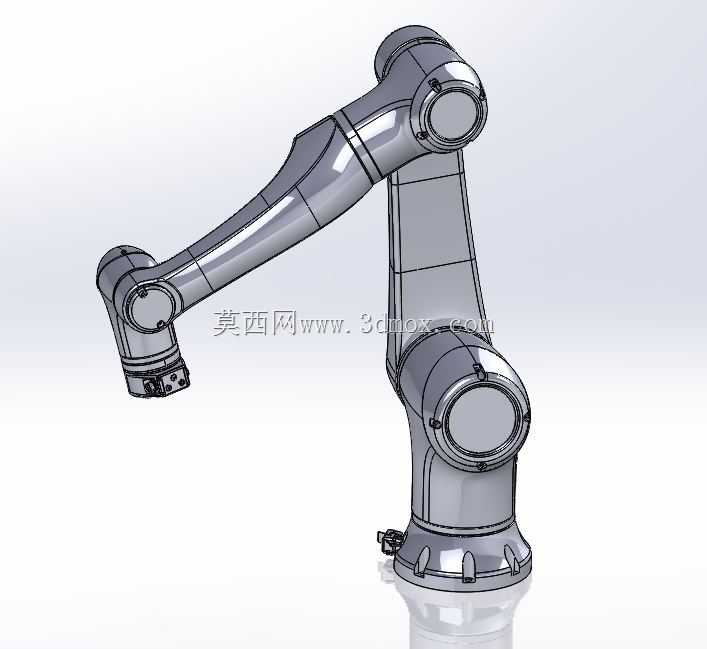

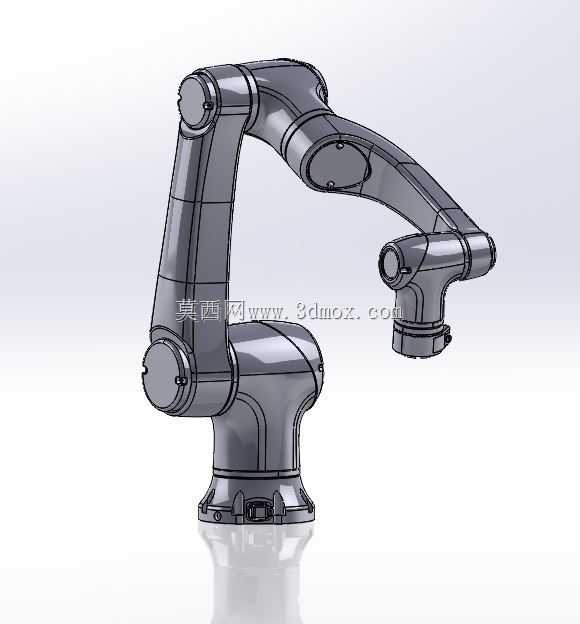

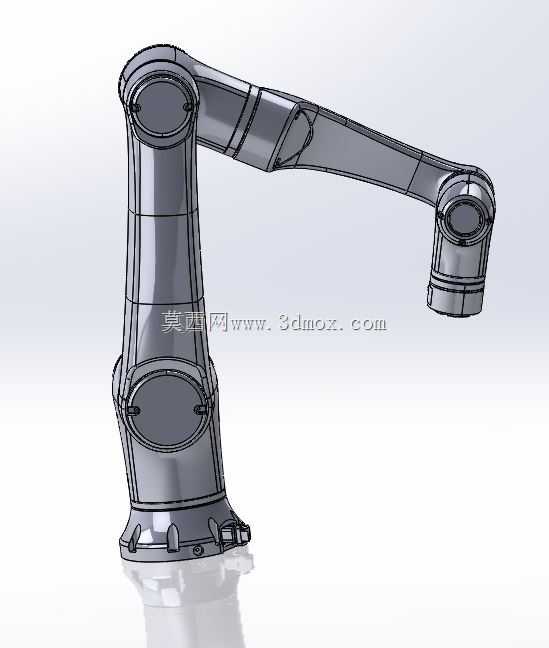

Elfin10六轴协作机械臂结构设计

　　这款六轴协作机械臂的结构设计，核心围绕人机共融的作业场景展开，区别于传统工业机械臂需要安全围栏隔离的部署模式，其关节力矩反馈的冗余设计，能够在接触到人体或非常规障碍物时瞬间触发停机制动，可直接部署在人员频繁走动的装配工位、质检工位旁，无需额外搭建安全防护围栏，大幅压缩产线改造的空间占用与部署周期。从结构布局来看，六个旋转关节的轴线分布经过反复迭代优化，末端工作范围覆盖了基座周边半径近一米的球形作业空间，重复定位精度控制在±0.03mm区间，既能够满足3C电子行业元器件插装、螺丝锁付的高精度作业要求，也可适配汽配行业小批量零部件的上下料、涂胶、打磨工序，甚至能集成视觉模组完成无序分拣任务。机械臂的本体采用一体化铸铝壳体结构，

　　关节内部集成了伺服驱动、减速单元与力矩传感器，省去了传统工业机器人外置电控柜的大量布线需求，单关节模块化设计支持快速拆解更换，日常维护无需整体拆解臂体，现场运维人员仅需常规工具即可在半小时内完成故障关节的替换。安装边界上，基座采用标准法兰接口，可直接固定在通用工作台、移动AGV小车或者倒挂安装在产线顶部支架上，安装面平面度要求控制在0.1mm以内，固定螺栓采用8.8级以上内六角螺栓，能够承受满负载运行时的倾覆力矩，不会出现运行抖动问题。臂体的走线全部采用内部中空走线设计，末端执行器的气管、信号线全部从关节内部空腔穿过，避免了外部走线在高速运动时出现的线缆缠绕、磨损问题，适配快换接头设计，可在数分钟内完成夹爪、吸盘、

　　焊枪等不同末端执行器的切换，适配多品种小批量的柔性生产需求。设计过程中针对不同工位的作业姿态做了运动学仿真验证，对奇异点位置做了轨迹规划优化，避免运行过程中出现关节锁死、速度突变的问题，同时每个关节都设置了软限位与硬限位双重保护，即使控制程序出现异常，也不会超出机械设计的运动角度范围，保障作业过程的设备与人员安全。
